MODEL PXH-1 0606-001 208 (1) バックアップピンを使用の場合 Use. of BACK-UP PIN (2) バックアップ治具を使用の場合 Use. of BACK-UP JIG ( 注 ) 1. 「バックアップ治具」「吸着治具」をご注文の際は基板の厚さと基板のサイズをお知らせください。 (Note) 1.When ordering for ゛ BACK-UP JIG ゛ or ゛ HOLDING JIG ゛…

MODEL PXH-1

1006-003

207

Key No. PART No. PART NAME Q’ty REMARKS New Code

NOTE

1 6301482484 P.C.B,MOUNT 1 U01 831T--110-001 4B111563

2 6301400761 P.C.B,MOUNT 1 U02 831T--110-002 4B111528

T-1

MODEL PXH-1

0606-001

208

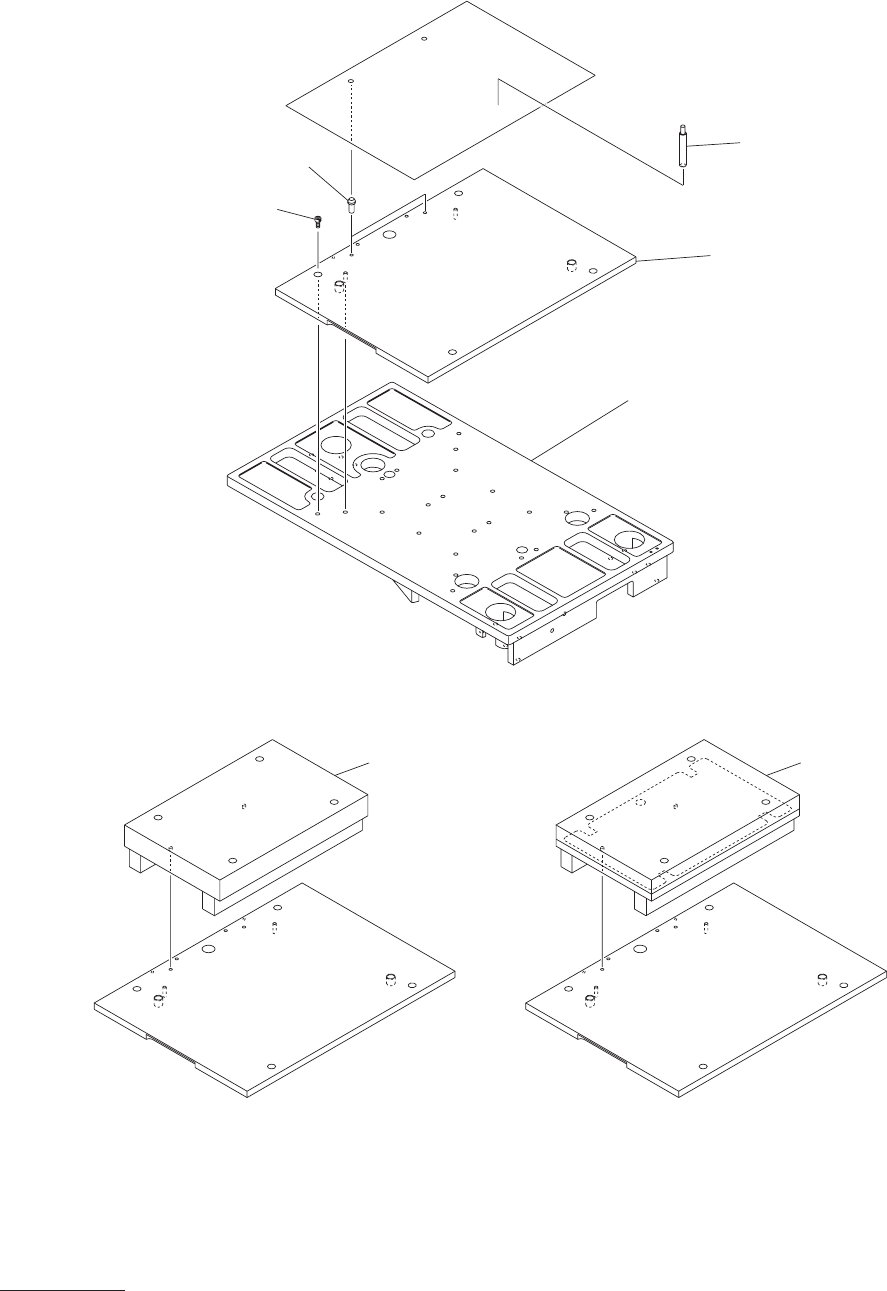

(1)バックアップピンを使用の場合

Use. of BACK-UP PIN

(2)バックアップ治具を使用の場合

Use. of BACK-UP JIG

(注) 1.「バックアップ治具」「吸着治具」をご注文の際は

基板の厚さと基板のサイズをお知らせください。

(Note) 1.When ordering for゛BACK-UP JIG゛or゛HOLDING JIG゛,

notify the P.C.B. thickness and the P.C.B. size

(3)吸着治具を使用の場合

Use. of HOLDING JIG

See Fig.E-6

Key No.508

BUCK-UP JIG

(VARIANT)

HOLDING JIG

(VARIANT)

標準付属品

STANDARD ACCESSORIES

Fig. S-1

バックアップテーブル部

Back-Up Table Section

MODEL PXH-1

1006-002

209

Key No. PART No. PART NAME Q’ty REMARKS New Code

NOTE

1 6300911459 PLATE 1 831S--110-001 211D6119

2 6300911466 ROD 30 831S--110-002 216C0551

5 6300930320 MECH PARTS 2 831S--110-005 226J0944

61 6300007749 BOLT,HEX-SCT 4 M5X10 221A0029

S-1
