- 36 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-77461 Y_MOTOR_FRAME2 Ｙモータフレーム２ 2 2 SL-6062592-TN SCREW M6 L=25 座金付き六角穴ボルト Ｍ６ Ｌ＝２５ 8 3 401-46348 Y AXIS SERVO MOTOR Ｙ軸モータ 2 4 SM-6082002-TN SCREW M8 L=20 六角穴ボ…
- 35 -
18.X-Y COMPONENTS (3)
Ｘ − Ｙ 関係（３）
A
9
13
14
8
9
13
39
25
22
21
14
8
4
1
7
3
2
15
16
24
24
31
26
38
28
27
27
31
12
30
32
29
B
B
A
49
50
5
6
48
48
6
5
50
49
2
3
7
1
4
39
33
32
33
29
30
12
C
C
17
18
19
20
23
34
35
34
41
34
41
40
40
10
36
11
37
37
37
42
42
42
43
43
43
44
45
46
46
47
47
51
- 36 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-77461 Y_MOTOR_FRAME2
Ｙモータフレーム２
2
2 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
8
3 401-46348 Y AXIS SERVO MOTOR
Ｙ軸モータ
2
4 SM-6082002-TN SCREW M8 L=20
六角穴ボルト Ｍ８ Ｌ＝２０
8
5 401-77465 BEARING_PLATE
ベアリングプレート
2
6 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
8
7 401-82778 COUPLING_STF-056SA1
カップリングＳＴＦ−０５６ＳＡ１
2
8 401-06041 Y_BALL_SCREW_L
Ｙ軸＿ボールねじ＿Ｌ
2
9 401-06024 Y BS CONNECTOR
Ｙボールねじコネクタ
2
10 401-82767 P_RAIL_SUPPORT
Ｐレールサポート
1
11 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
3
12 400-93864 O_RING_X
Ｏ＿リング＿Ｘ
2
13 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
8
14 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
8
15 401-82770 CABLE_CLAMP_X2
ケーブルクランプＸ２
1
16 L153E-321-000 FC RUBBER
ＦＣ ルーバー
2
17 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
1
18 401-10219 FC_SUPPORT_Y_V2
ＦＣサポートＹ＿Ｖ２
1
19 400-98052 FC_RUBBER_Y
ＦＣ＿ラバー＿Ｙ
3
20 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
2
21 401-82768 P_RAIL_SUPPORT_SHEET
Ｐレールサポートシート
1
22 401-10451 X CABLE BEAR
Ｘケーブルベア
1
23 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
24 SM-6041002-TN SCREW
六角穴ボルト
8
25 401-82750 Y_CB_SUPPORT
Ｙ＿ＣＢサポート
1
26 400-60210 Y CABLE BEAR(E)
Ｙケーブルベア（Ｅ）
1
27 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
4
28 400-46005 CB BRACKET L
ＣＢブラケットＬ
1
29 401-27577 X_BALL_SCREW_SUPPORT
Ｘボールスクリューサポート
2
30 SB-1150004-00 RADIAL BEARING
ラジアル軸受
2
31 L132E-421-000 CB BRACKET PIN X
ＣＢ ブラケット ピン Ｘ
2
32 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
8
33 RC-0150001-KP C-RING 15(13.8)
Ｃ形止め輪１５（１３．８）
2
34 HX-0029400-00 FIXED BASE
固定ベース
3
35 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
36 WP-0561616-SC WASHER 5.6X16X1.6
平座金 ５．６Ｘ１６Ｘ１．６
3
37 401-83514 P_RAIL_SUPPORT_ANGLE
Ｐレールサポートアングル
3
38 400-46006 CB BRACKET R
ＣＢブラケットＲ
1
39 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール２（３１．５）
2
40 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
2
41 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
2
42 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
3
43 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
3
44 401-82769 Y_CB_SUPPORT_ANGLE_A
ＹＣＢサポートアングルＡ
1
45 WP-0431005-SP PLAIN WASHER
平座金
1
46 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
47 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
4
48 SB-1150016-00 BEARING
ころがり軸受
2
49 400-93876 BEARING_LOCK_NUT
ベアリング＿ロック＿ナット
2
50 401-77466 COLLAR_150_200_60
カラー＿１５０＿２００＿６０
2
51 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
- 37 -

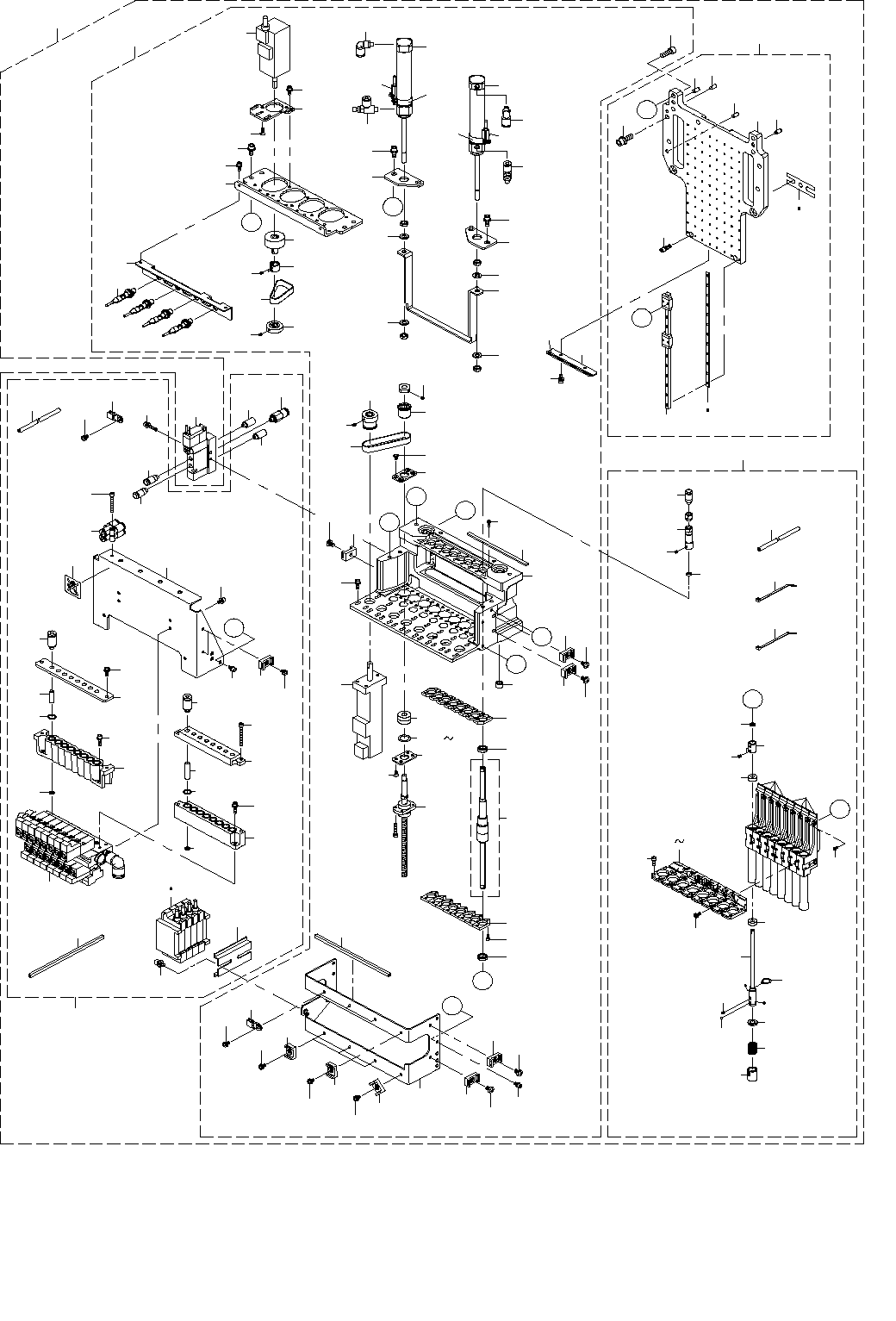

19.HEAD COMPONENTS (1) (UNTIL M/C REV.B)
ヘッド関係（１）（マシン ＲＥＶ．Ｂ 以前）
７ ８
３
４
Ａ
１３
４１
３４
３４
３５
３１
３３
１１ ９
Ｅ
Ｃ
４
４
４
５
１０ １１
９
２
１４
１５
１６
１７
１７
１７
１８
１８
１８
１９
２０
２１
２４
２５
２６
２８
２２
２３
２９
３０
３０
３６
３８
３９
４０
４２
４３
４３
４４
４４
４５
４５
４６
４６
４７
４７
４８
４８
４９
５０
５１
５２
５２
２７
５３
５４
５５
５７
５５
５７
５５
５６
５８
５９
５６
５６
５５
５５
Ａ
６０
６１
６２
６３
６４
６５
６６
６６
６７
６８
６９
７０
７１
７２
７３
７４
５２
５２
Ｂ
Ｂ
Ｃ
１２
Ｄ
Ｄ
７７
７８
７９
８０
１１２
１１１
９３
９５
９６
９１
９２
８９
９０
７６
１０６
１０５
１０７
１０７
１０８
１０８
１０９
１１ ０
９７
１００
９９
１０１
１０２
９８
１０３ １０４
Ｆ
Ｆ
Ｅ
１３４
１３５
１３６
１３７
１３７
１３８
１３９
１４０
１１ ４
１１ ５
１１ ６
１１ ７
１２０
１２１
１２２
１２３
１２５
１２４
１３０
１２６ １２９
１３１
１３３
１３２
１１３
７５
１
Ｇ
Ｇ
１１ ８
１４１
６
３７
８２
８４
８１
８３
８５
８６
８７
８８
９４
