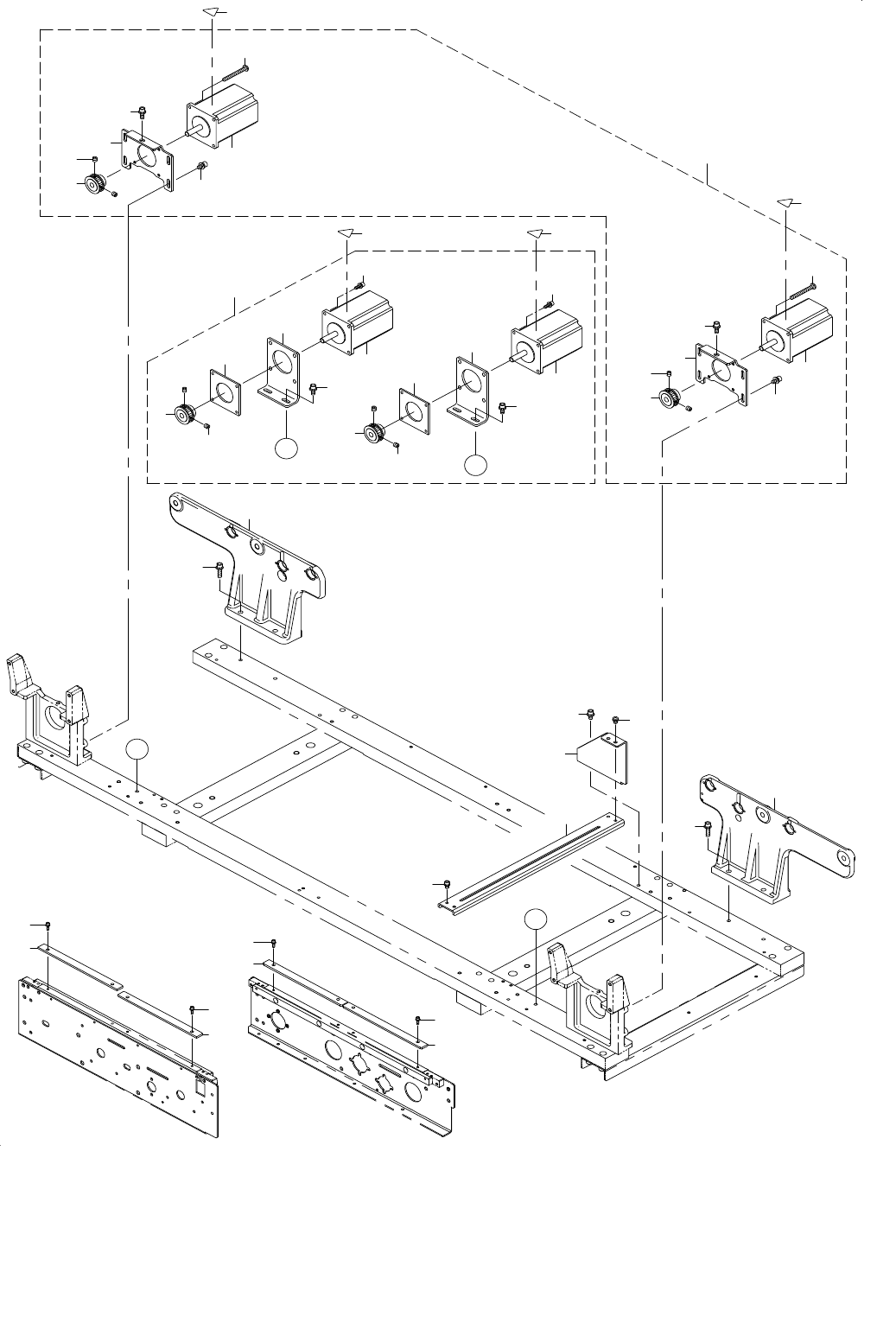

29.PWB CONVEYOR COMPONENTS (4)
基板搬送関係（４）
3
4
6
7
8
17
13
14
5
A
15
16
A
B
23
22
24
24
9
B
8
7
4
3
9
5
6
11
12
12
11
16
15
14
13
17
2
10
25
19
27
20
1
1
1
1
18
18
18
18
26
26
26
26
21
- 58 -
NOTE( 注記 ) #01....INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00861 PWB GUIDE U
ＰＷＢガイド Ｕ
8
2 401-83561 CONVEYOR_MOTOR_C_ASM
搬送モータＣ組
1
3 400-01009 MOTOR BRAKET C(L)
モータブラケットＣ（Ｌ）
(2)
4 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
(2)
5 401-58136 2PHASE STEPPING MOTOR
２相ステッピングモータ
(2)
6 SL-6041242-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(8)
7 400-00870 MOTOR PULLEY C
モータプーリＣ
(2)
8 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(4)
9 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
10 401-83562 CONVEYOR_MOTOR_LR_ASM
搬送モータＬＲ組
1
11 401-58136 2PHASE STEPPING MOTOR
２相ステッピングモータ
(2)
12 SM-4054501-SC SCREW M5X0.8 L=45
なべ小ねじ Ｍ５Ｘ０．８ Ｌ＝４５
(8)
13 400-46034 MOTOR BRACKET S(6)
モータブラケットＳ（６）
(2)
14 400-00870 MOTOR PULLEY C
モータプーリＣ
(2)
15 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(4)
16 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
17 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(8)
18 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
16
19
#01
401-83037 STOPPER_BASE
ストッパベース
1
20
#01
SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
2
21
#01
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
22 401-83054 RAIL_STAND_RL_PROCESSING
レールスタンドＲＬ＿加工
1
23 400-01066 RAIL STAND RR(L)
レールスタンドＲＲ（Ｌ）
1
24 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
25
#01
401-83039 STOPPER_BASE_SUPPORT
ストッパベースサポート
1
26 CM-3003000-02 LABEL2 (25)
高温注意シール２（２５）
4
27
#01
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
- 59 -
30.PWB CONVEYOR COMPONENTS (5)
基板搬送関係（５）
10
22
2
2
3
4
5
6
7
9
8
11
13
12
14
15
17
16
18
19
20
21
23
24
24
25
25
26
27
28
29
29
29
29
29
29
30
31
32
33
33
33
33
1
1
1
1
32
32
32
32
32
32
32
