1-89 MMI Error Code 와 문제 해결 $4801 PickUp 한 부품의 높이가 너무 높아서 Pick Up Z 값으로 헤드를 이동할 수 없습 니다 . [FREEZE 레벨 ] [ 원인 ] PickUp 된 부품의 높이가 너무 높아서 다음 동작을 수행할 수 없는 경우 . [ 조치 방법 ] 부품의 높이가 장비에 설정된 기준 높이 보다 높습니다 . Step 대화상자에서해당 부품을 선…
1-88
Samsung Component Placer SM471 Troubleshooting Guide
부품크기에 맞는 크기의 노즐을 사용하고 있는지 점검하십시오.
문제가 지속적으로 발생하면 당사 지정 C/S회사(STS) 또는 현지대리점(Local
Agent)으로 연락하십시오.
$4755 Flux 공급장치가 피더 베이스에 설치되지 않았습니다. [FREEZE 레벨 ]
[원인 ]
시스템 데이터에 플럭스 공급장치가 설정된 피더베이스의 슬롯에 대한 정보가
없을 경우
[조치 방법]
'System Setup' 메뉴의 'Periph.' 보조메뉴에서 'Flux' 탭대화상자를 선택하고 플럭
스 공급장치가 설치된 피더베이스 슬록의
정보를 등록하십시오.
$4760 Flux가 소진되었습니다. Flux를 다시 채워주십시오. [WARNING 레벨 ]
[원인 ]
장비에서 플럭스 작업을 한 시간이 플럭스 공급장치 설정 대화상자의 Refill
Warning Period에 설정한 시간을 초과한 경우
[조치 방법]
플럭스 공급장치에 있는 플럭스의 상태를 점검한 후, 플럭스가 소진되었으면 플
럭스를 충진해 주십시오. 이 후 생산화면에 있는 플럭스 대화상자를 실행해서
'Refill Warning Alarm'항목을 Reset하십시오.
플럭스가 충분할 경우는 생산화면에 있는 플럭스 대화상자를 실행해서 'Refill
Warning Alarm' 항목을 Reset하십시오.
$4761 Flux 공급장치를 청소해 주십시오 . [WARNING 레벨]
[원인 ]
장비에서 플럭스 작업을 한 횟수가 플럭스 공급장치 설정 대화상자의 Sqeeze
Warn Count 에 설정한 횟수를 초과한 경우
[조치 방법]
플럭스 공급장치에 있는 플럭스의 상태를 점검한 후, 플럭스 공급장치를 청소하
고 플럭스를 새로 채워주십시오. 그리고 생산화면에 있는
플럭스 대화상자를 실
행해서 'Squeeze Warning Alarm' 항목을 Reset하십시오.
플럭스 공급장치를 청소할 필요가 없는 경우, 생산화면에 있는 플럭스 대화상자
를 실행해서 'Squeeze Warning Alarm' 항목을 Reset하십시오.
1-89
MMI Error Code
와
문제
해결
$4801 PickUp한 부품의 높이가 너무 높아서 Pick Up Z값으로 헤드를 이동할 수 없습니다
. [FREEZE 레벨]
[원인]
PickUp된 부품의 높이가 너무 높아서 다음 동작을 수행할 수 없는 경우.
[조치 방법]
부품의 높이가 장비에 설정된 기준 높이 보다 높습니다. Step 대화상자에서해당
부품을 선택하고 <Skip> 열의 체크박스를 선택하여 해당 부품의 장착을 Skip한
후에 작업합니다.
기준
이하의 부품임에도 불구하고 문제가 제발한다면, 당사 지정 C/S회사(STS)
또는 현지대리점(Local Agent)으로 연락하십시오.
$4802 부품을 PickUp 하기 위한 동작 중 에러가 발생하였습니다. [FREEZE 레벨]
[원인]
부품을 PickUp하기 위한 동작이 실패한 경우.
[조치 방법]
해당 부품의 PickUp 위치에 대한 XY, Z, R 값을 다시 확인하여 PickUp 가능한 위
치인지 확인합니다.
Feeder 대화상자에서 테스트 PickUp을 실시하여 정상적으로 수행되는지 확인합
니다.
수동으로 PickUp을 하는 것에 문제가 없음에도 , 문제가 제발한다면, 당사 지정
C/S회사 (STS) 또는 현지대리점(Local Agent)으로 연락하십시오 .
$4803 테이프 피더 셔터의 Open이 안됨. [WARNING 레벨 ]
$4804 테이프 피더 셔터의 Close가 안됨 . [WARNING 레벨]
$4805 피더에서 부품 흡착 중, 피더의 동작시간 초과에러가 발생하였습니다. [WARNING
레벨]
[원인]
해당 피더의 셔터 Open에 실패한 경우.
[조치 방법]
해당
피더의 클램프 상태를 확인하여 클램프가 열려있는 경우 클램프를 잠급니
다.
Feeder 대화상자에서 <Pusher U/D> 버튼을 Click하여 이상 유무를 확인합니다.
셔터의 동작 상태가 불량인 경우 기구적인 간섭, 센서의 오작동 등을 점검 합니
다.
1-90
Samsung Component Placer SM471 Troubleshooting Guide
피더 자체의 문제가 없는 경우, IO 대화상자에서 <Feederbase IO> 버튼을 Click하
여, 손으로 셔터를 On하고 Off하면서 해당 피더의 인덱스 신호가 점멸하는지 확
인합니다.
IO가 비정상 동작할 경우, 피더 베이스의 피더 접점부의 청결상태를 확인 합니
다.

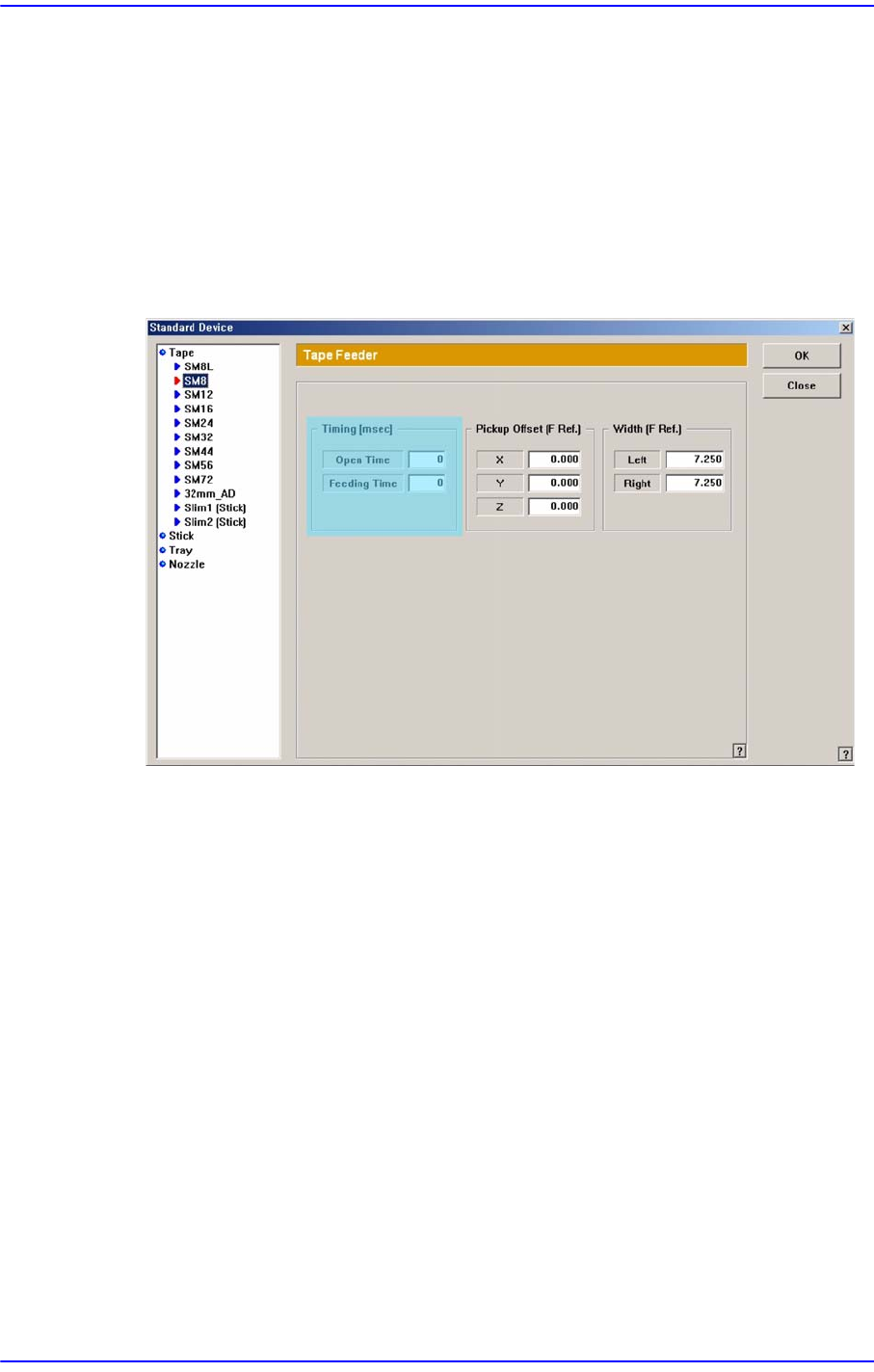

기계적인 간섭과 IO 대화상자에서의 점검에도 이상이 없는 경우, System Setup
메뉴의 Device 보조메뉴를 실행하고 해당 Tape Feeder 항목을 선택해서 , 해당 피
더의 ‘Timing’ 값을 확인하여
현재 값보다 크게 조정합니다.
문제가 재발한다면, 당사 지정 C/S회사(STS) 또는 현지대리점(Local Agent)으로
연락하십시오.
$4900 헤드에 설치된 Reference Fiducial Mark 찾기에 실패 함. [WARNING 레벨]
[원인 ]
부품 인식중 헤드에 설치된 기준 마크 찾기에 실패한 경우 .
[조치 방법]
해당 헤드로 해당 부품을 수동으로 PickUp하여 성공 여부를 확인합니다.
실패한 경우, 조명 상태를 확인하여 너무 어두우면,
좀더 밝게 조정합니다.
조명 조절이 원활하지 않은 경우 , 해당 카메라의 Light Mapping 값을 확인하여,
이상이 발견된 경우, Light Mapping 을 재 수행합니다.
Fly Camera의 초점이 맞지 않는 경우, Z축 Offset Calibration을 수행하여 초점를
맞춤니다.
헤드의 Reference Fiducial Mark가 인식 영역을 벗어날 경우 Fly Camera Offset
Calibration을 재 수행합니다 .
