1-98 Samsung Componen t Placer SM471 Troubleshooting Gui de 연결 통신 케이블이 빠진 경우입니다 . [ 조치 방법 ] ‘STOP’ 버튼을 눌러 부저를 끕니다 . ‘RESET’ 버튼을 눌러 장비를 ’IDLE’ 모드로 전환합니다 . T ray Feeder 통신 케이블이 빠져있는지 확인합니다 . Sys. Setup 메뉴의 Periph…
1-97
MMI Error Code
와
문제
해결
Tray Feeder에 실제로 부품이 없는 경우.
Tray Feeder에서 부품의 흡착 위치가 틀린 경우.
Tray Feeder의 포켓 티칭을 제대로 하지 않은 경우.
Tray Feeder가 제대로 설치되지 않은 경우.
[조치 방법]
Tray Feeder에 부품을 다시 공급합니다.
PCB Edit 메뉴의 Feeder에서 에러가 발생된 부품의 흡착위치(X, Y, Z)를 다시 설
정합니다.
PCB Edit 메뉴의 Feeder에서 Tray Feeder의 Pocket Position이 제대로
티칭되어있
는지 확인합니다.
Tray Feeder를 정상적으로 다시 설치합니다.
$530A 사용 가능한 Tray 피더가 발견되지 않았습니다. [WARNING 레벨]
[원인]
PickUp하려는 부품을 공급하는 피더가 설치되어 있지 않거나 접근할 수 없는 영
역에 설치되어 있는 경우.
[조치 방법]
에러코드 ”$4611”의 조치방법과 동일합니다.
$5503 Tray 피더 통신 명령에 에러가 발생했습니다. [WARNING 레벨]
$5504 Tray 피더 통신 데이터에 에러가 발생했습니다. [WARNING
레벨]
[원인]
트레이피더와의 통신에러가 발생한 경우.
[조치 방법]
해당 트레이피더 통신 케이블 연결상태를 확인합니다.
해당 트레이피더의 상태가 ‘READY’인지 확인합니다.
해당 트레이피더 통신 관련 설정(Baud Rate 등)을 확인합니다.
상기와 같은 조치에도 불구하고 문제가 재발한다면, 당사 지정 C/S회사(STS) 또
는 현지대리점(Local Agent)으로 연락하십시오.
$5506 Tray Feeder에서 Timeout 에러가 발생했습니다. [FREEZE 레벨]
[원인]
장비에서 Tray Feeder의 상태를 요청한 후, Tray Feeder에서 지정된 시간 내에 반
응이 없어 TimeOut이 발생한 경우.
1-98
Samsung Component Placer SM471 Troubleshooting Guide
연결 통신 케이블이 빠진 경우입니다.
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를’IDLE’ 모드로 전환합니다.
Tray Feeder 통신 케이블이 빠져있는지 확인합니다.

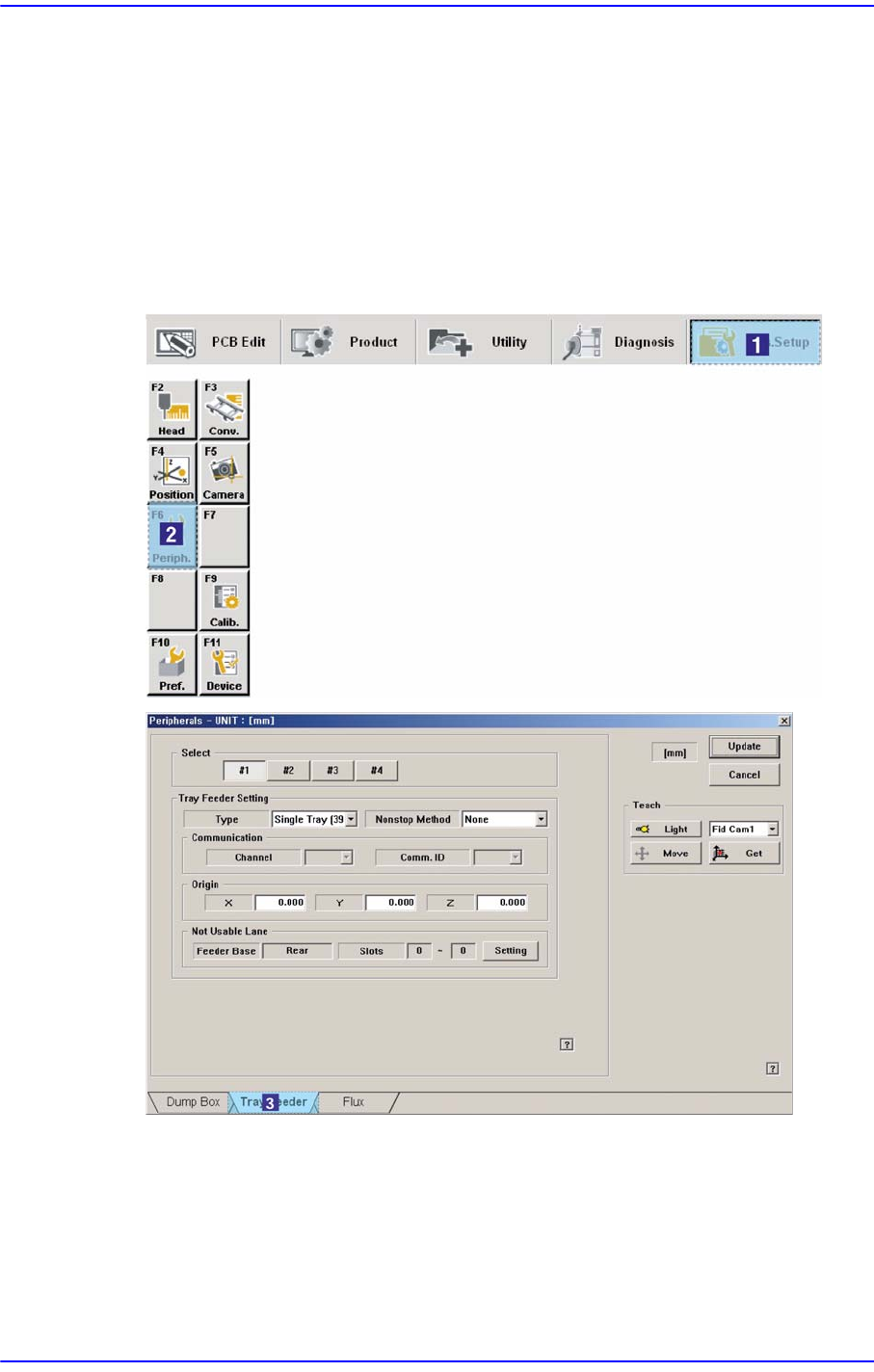

Sys. Setup 메뉴의 Peripherals 에서 Tray Feeder 관련 설정(Type, Ch, Id)이 제대로
되어있는지 확인합니다. (사용자 권한: Manager)
$5509 TRAY_SENDING_ERROR(CH %d) 입니다. [FREEZE 레벨]
[원인 ]
장비에서 Tray Feeder로 상태 요청을 하는 시리얼 전송함수에서 에러가 발생한
경우.
[
조치 방법]
1-99
MMI Error Code
와
문제
해결
에러코드 ”$5506”의 조치방법과 동일합니다.
$550a TRAY_INVALID_RES_ERROR 입니다. [EMER 레벨]
[원인]
장비와 Tray Feeder간의 통신 규약에서 정의하지 않은 결과를 수신한 경우.
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를’IDLE’ 모드로 전환합니다.
통신케이블을 확인합니다.
Sys. Setup 메뉴의 Tray에서 Tray Feeder 관련 설정(Type, Ch, Id)이 제대로 되어있
는지 확인합니다. ($5506의 [조치방법] 을 수행합니다.)
$5512 TRAY_INVALID_LOCK_CMD_ERROR 입니다. [FREEZE 레벨]
[
원인]
장비에서 Manual Lock 명령을 Tray Feeder로 전송하였으나, Tray Feeder의
Software가 이 명령을 처리할 수 없는 버전인 경우.
[조치 방법]
Tray Feeder의 Software를 Update하십시오.
$5611 Tape 피더 부품 흡착 도중 공압에러가 발생하였습니다. [WARNING 레벨]
$5613 Stick 피더 부품 흡착 도중 공압에러가 발생하였습니다. [WARNING 레벨]
$5615 Tray 피더 부품 흡착 도중 공압에러가 발생하였습니다. [WARNING 레벨]
[원인]
부품을 PickUp 한 후 공압을 체크한
결과 공압이 부품 PickUp된 상태의 Vacuum
값보다 낮은 경우.
[조치 방법]
부품을 PickUp하지 못했는지 확인합니다.
부품을 PickUp하지 못한 경우 부품 PickUp 실패 원인을 찾아 조치합니다.
PickUp 위치(높이 포함 ), 피더의 부품 공급 상태등을 점검합니다.
해당 헤드의 공압 계통을 체크합니다. 공압 체크 화면에서 해당 헤드의 공압이
정상인지 확인합니다.
노즐의 막힘, 공압
필터의 막힘 그리고 공압 관로의 누수, 꼬임, 꺽임 등을 확인합
니다.
장비로 인입되는 공압레벨이 현저히 낮은지 확인합니다 .
