1-106 Samsung Componen t Placer SM471 Troubleshooting Gui de 공압 게이지 (Air Pressure) 에서 공압이 정상적 (0.45-0.55 Mpa) 으로 공급되는지 확 인합니다 . 1: 압력감소 ( 시계반대방향 ) 2: 압력증가 ( 시계방향 ) $6030 Head 에 노즐이 있습니다 . P UT 을 하지 못했습니다 . [FREEZE 레벨 ]…
1-105
MMI Error Code
와
문제
해결
$6020 Head에 노즐이 없어 PUT을 할 수 없습니다. [FREEZE 레벨]
[원인]
노즐을 PUT 하려고 할 때 실제로 헤드에 노즐이 없는 경우.
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를 ‘IDLE’ 모드로 전환합니다.
해당 헤드의 노즐 유무를 수동으로 확인합니다.

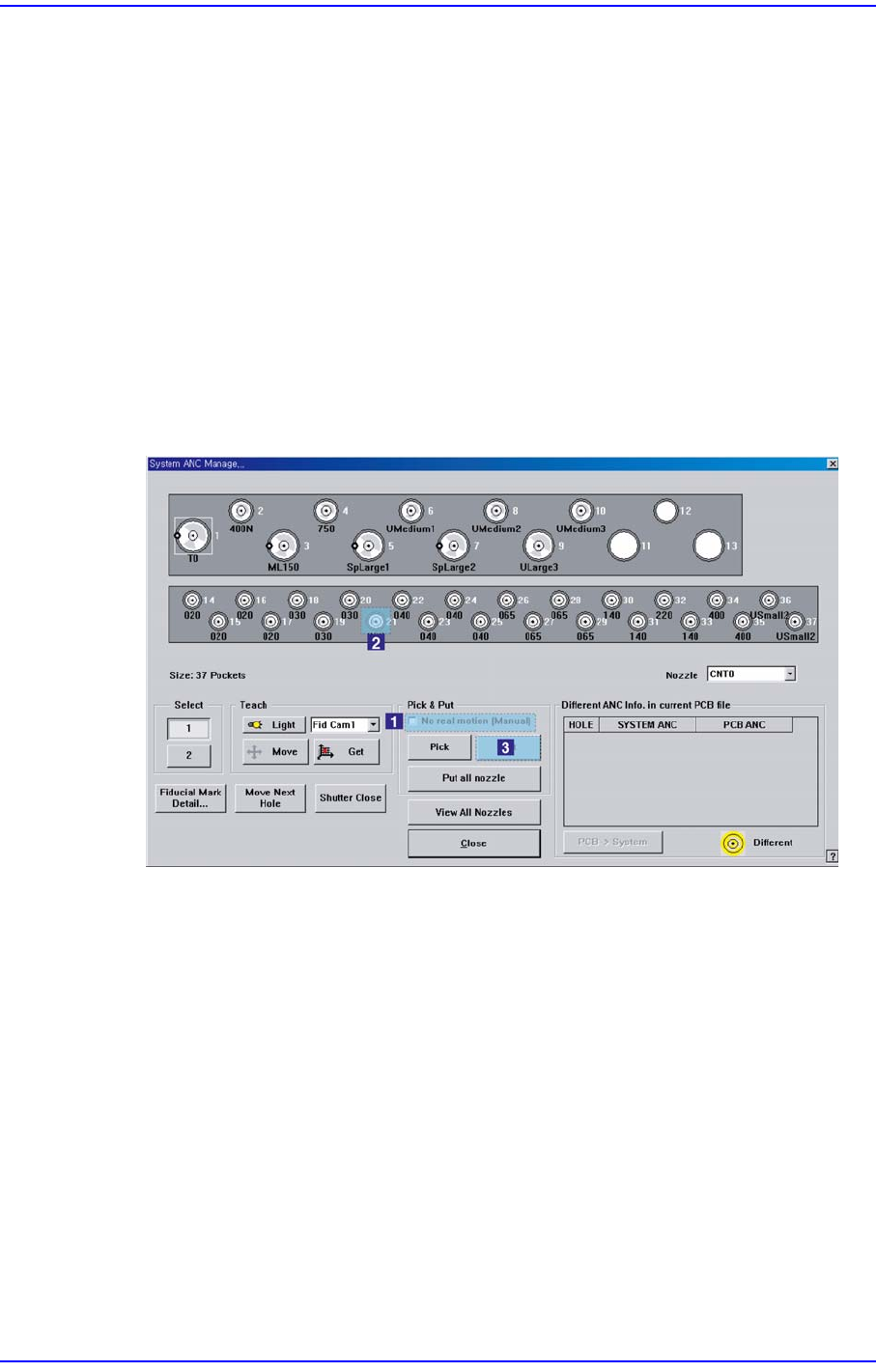

실제 해당 헤드에 노즐이 없지만, ANC 메뉴의 대화상자에서 해당 헤드에 노즐
이
장착되어 있는 것으로 설정이 되어 있으면 ‘No real motion(Manual)’을 체크하
고, 에러가 발생된 헤드번호 표시가 되어있는 노즐이 위치한 홀을 선택하고,
<Put> 버튼을 클릭하여 ANC 설정을 다시 합니다.
$6021 헤드에 노즐이 없어서 노즐을 PUT을 할 수 없습니다. [FREEZE 레벨 ]
[원인]
노즐을 Put하기 전, 공압을 이용하여 헤드에 노즐이 있는지 점검했을 때, 헤드에
노즐이 없는 것으로 측정된 경우 .
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를 ‘IDLE’ 모드로 전환합니다.
헤드에 노즐이 있는지 확인합니다. 헤드에 노즐이 없는 경우 수동으로 노즐을
노즐홀더에 삽입합니다.

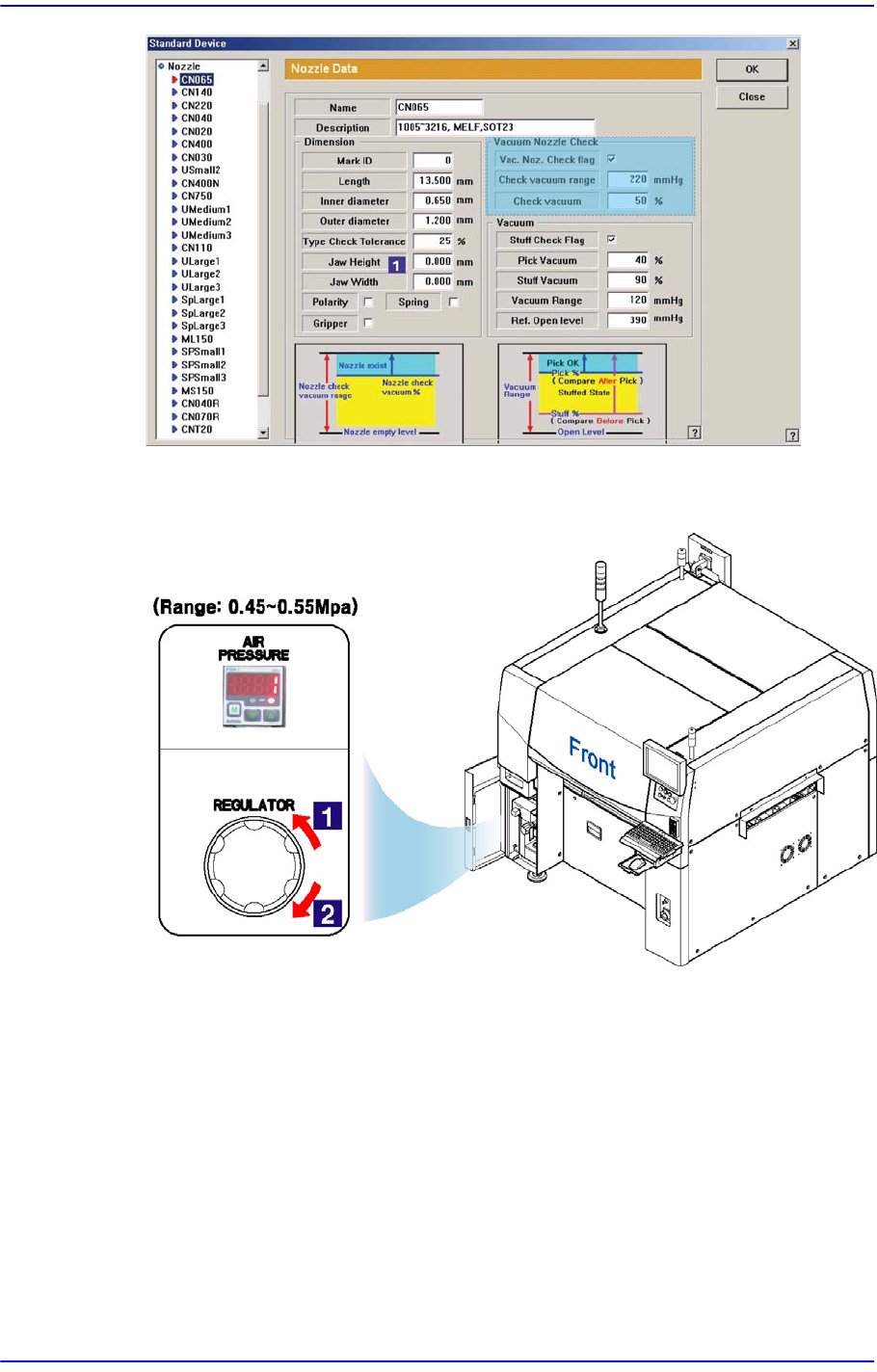

‘System Setup’ 메뉴에서 ‘Device’ 보조메뉴를 선택하고 ‘Nozzle’ 항목을 선택하
여 선택하여 ‘Nozzle’ 대화상자에서 ‘Check Vacuum’ 값을 확인합니다 .
1-106
Samsung Component Placer SM471 Troubleshooting Guide
공압 게이지(Air Pressure)에서 공압이 정상적(0.45-0.55Mpa)으로 공급되는지 확
인합니다.
1:
압력감소
(
시계반대방향
)
2:
압력증가
(
시계방향
)
$6030 Head에 노즐이 있습니다. PUT을 하지 못했습니다. [FREEZE 레벨]
[원인 ]
노즐 PUT 동작 후, ANC 홀의 중심이 맞지 않거나 부적절한 높이 설정 등으로 노
즐 PUT 동작이 되지 않고 실제로 헤드에 노즐이 있는 경우.
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를’IDLE’ 모드로 전환합니다.
1-107
MMI Error Code
와
문제
해결
‘READY’ 버튼을 눌러 장비에 전원을 공급하십시오.
ANC 대화상자에서 ‘Fiducial Mark Detail …’을 클릭 한 후 Fiducial Mark 위치로
이동하여 Fiducial Mark의 위치가 제대로 설정되어 있는지 확인합니다. 만일 위
치가 잘못 설정되어 있다면 다시 제대로 티칭하십시오. 티칭에 대한 자세한 사
항은 Administrator’s Guide의 “12.1 Fiducial Mark Teaching” 부분을 참조하십시오
.
우선, 버튼을 클릭하여 “Position” 대화상자를 실행시키고 , ANC 메뉴에
서 ‘Hole Position Detail …’을 클릭 한 후, 홀의 좌표가 정확한지 확인하기
위해
서 에러가 발생된 ANC홀을 선택하고, 이동할 디바이스가 “Fid Cam”으로 선택
되어 있는지 확인하십시오. 그리고 <Move> 버튼을 클릭하여 해당 ANC홀의 위
