1-108 Samsung Componen t Placer SM471 Troubleshooting Gui de 치로 이동하여 홀의 중심이 설정된 위치와 같은지 확인하십시오 . 또한 , T eaching Box 를 이용하여 수동으로 Z 축을 하강시켜서 설정 된 ANC 홀의 좌표의 Z 값이 정 확한지 확인하십시오 .  ANC 대화상자에서 <Shutter On/Off> 버튼을 클릭하여 …

1-107

MMI Error Code

와

문제

해결

 ‘READY’ 버튼을 눌러 장비에 전원을 공급하십시오.

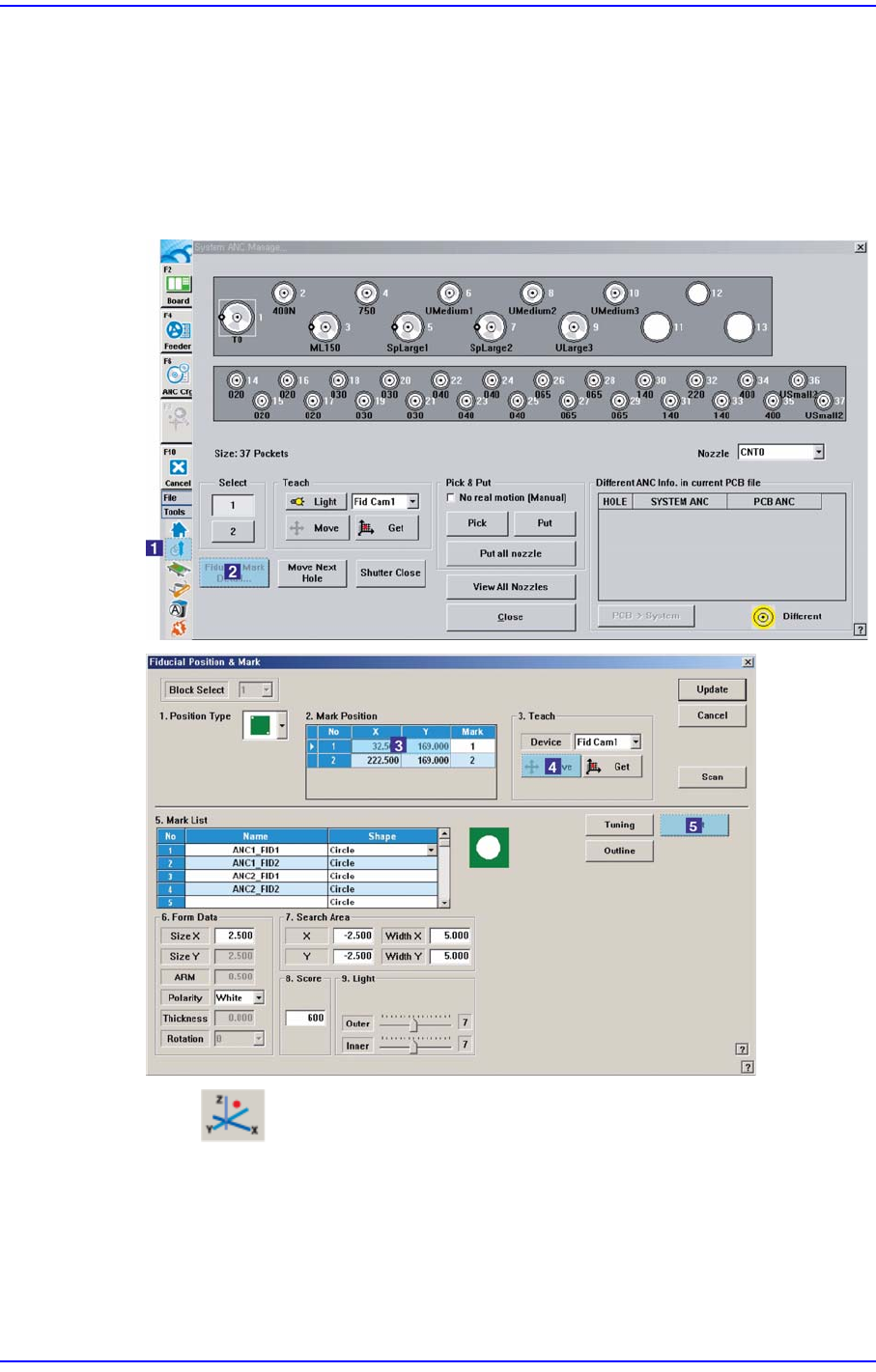

 ANC 대화상자에서 ‘Fiducial Mark Detail …’을 클릭 한 후 Fiducial Mark 위치로

이동하여 Fiducial Mark의 위치가 제대로 설정되어 있는지 확인합니다. 만일 위

치가 잘못 설정되어 있다면 다시 제대로 티칭하십시오. 티칭에 대한 자세한 사

항은 Administrator’s Guide의 “12.1 Fiducial Mark Teaching” 부분을 참조하십시오

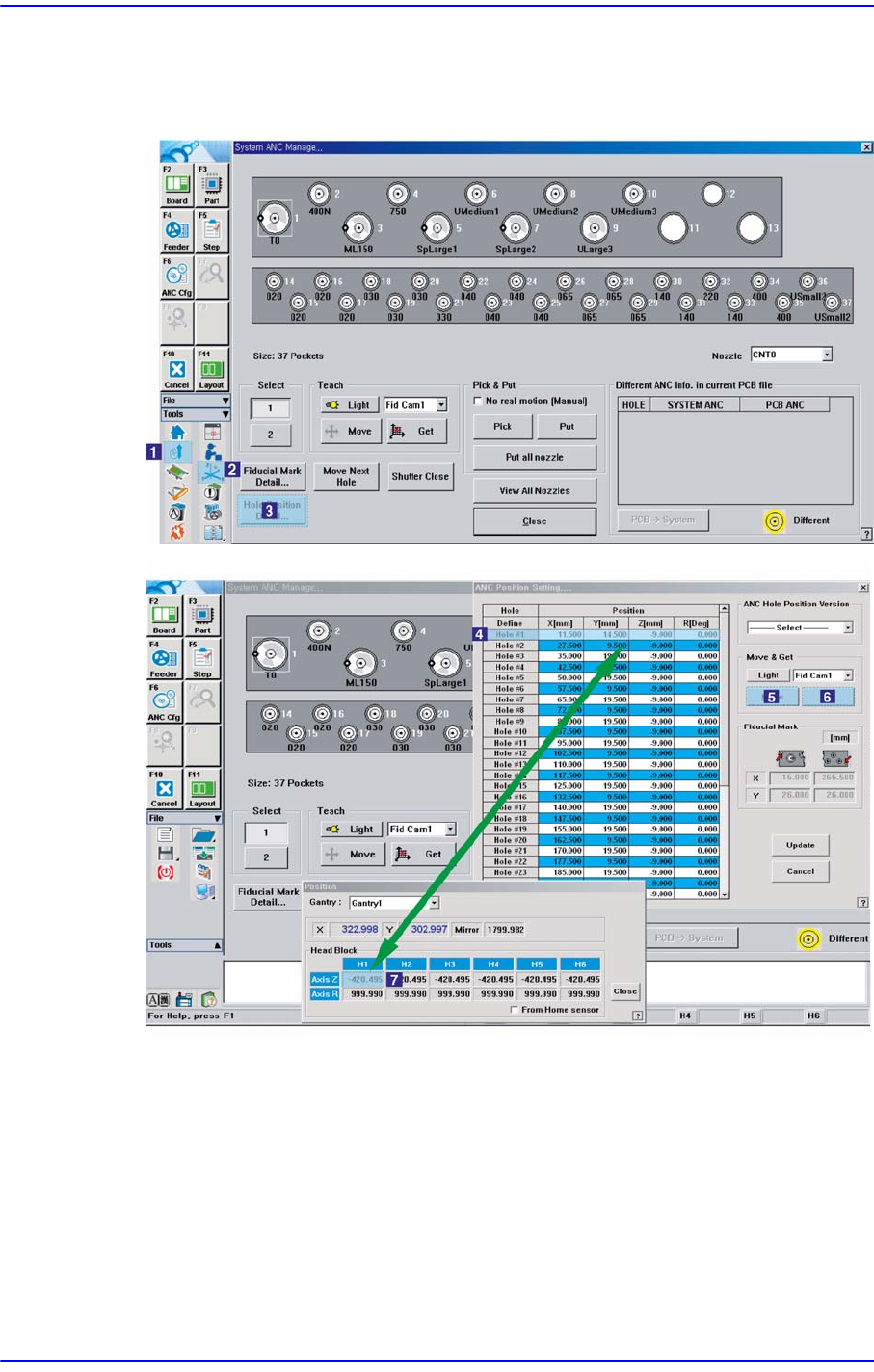

 우선, 버튼을 클릭하여 “Position” 대화상자를 실행시키고 , ANC 메뉴에

서 ‘Hole Position Detail …’을 클릭 한 후, 홀의 좌표가 정확한지 확인하기

위해

서 에러가 발생된 ANC홀을 선택하고, 이동할 디바이스가 “Fid Cam”으로 선택

되어 있는지 확인하십시오. 그리고 <Move> 버튼을 클릭하여 해당 ANC홀의 위

1-108

Samsung Component Placer SM471 Troubleshooting Guide

치로 이동하여 홀의 중심이 설정된 위치와 같은지 확인하십시오. 또한, Teaching

Box를 이용하여 수동으로 Z축을 하강시켜서 설정된 ANC홀의 좌표의 Z값이 정

확한지 확인하십시오.

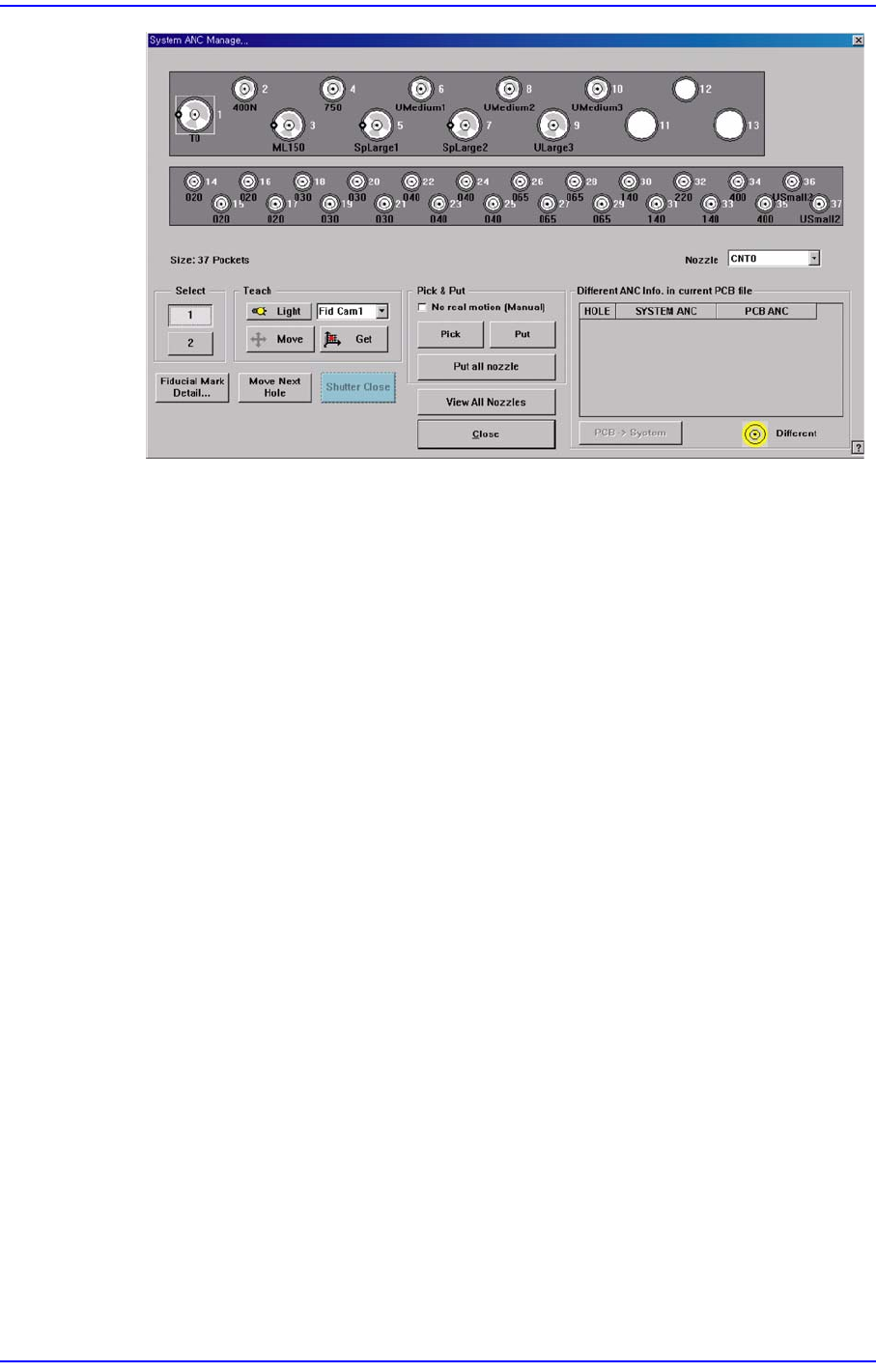

 ANC 대화상자에서 <Shutter On/Off> 버튼을 클릭하여 셔터가 정상적으로 동작

하는지 확인합니다.

1-109

MMI Error Code

와

문제

해결

$6040 Z축이 PUT 위치로 이동하지 못했습니다. [FREEZE 레벨]

[원인]

 Z축이 노즐 Put 동작을 위해 Down 도중 발생한 에러.

[조치 방법]

 해당ANC Hole위치와 Z축 Offset을 확인합니다.

 ANC 홀의 위치를 확인하는 것은 $6030의 [조치방법] 중 ANC 홀의 위치확인 부

분을 참조하고, 해당 헤드의 Z축 Offset 값이 제대로 설정되어있는지 확인하십

시오.

 Z축 Offset을 캘리브레이션하는 방법은 “Administrator’s Guide”의 “14.3.10.2

Head Z / R Offset Calibration”를

참조하시기 바랍니다 .

$6050 Z축이 Put을 한 후 안전 높이로 이동하지 못했습니다. [FREEZE 레벨]

[원인]

 Z축이 노즐 Put 동작 뒤 Up 도중 발생한 에러.

[조치 방법]

 $6040의 [조치방법] 을 수행합니다.

$6060 헤드에 노즐이 있어 GET을 할 수 없습니다 . [FREEZE 레벨]

[원인]

 노즐을 GET 하려고 할 때 실제로 헤드에 노즐이 있는 경우입니다.

[조치 방법]

 ‘STOP’ 버튼을 눌러 부저를 끕니다.
