1-112 Samsung Componen t Placer SM471 Troubleshooting Gui de [ 조치 방법 ] 사용하는 노즐이 설정된 노즐과 일치하는지 확인하십시오 . 'System Setup' 메뉴의 'Device' 보조메뉴 에서 노즐의 내 . 외경 설정 값을 확인하 십 시오 . 문제가 지속적으로 발생하면 당사 지정 C/S 회사…
1-111
MMI Error Code
와
문제
해결
$6090 Z축이 GET을 한 후 안전 높이로 이동하지 못했습니다. [FREEZE 레벨 ]
[원인]
Z축이 노즐 GET 동작 뒤 UP 도중 발생한 에러.
[조치 방법]
$6040의 [조치방법] 을 수행합니다.
$6520 Head에 노즐이 없어 PUT을 할 수 없습니다. [FREEZE 레벨]
[원인]
매뉴얼 동작 중 발생한 $6020과 동일한 에러입니다 .
[조치 방법]
$6020의 [원인] 과 [
조치방법]을 참조하십시오.
$6530 Head에 노즐이 있습니다. PUT을 하지 못했습니다. [FREEZE 레벨]
[원인]
매뉴얼 동작 중 발생한 $6030과 동일한 에러입니다 .
[조치 방법]
$6030의 [원인] 과 [조치방법 ]을 참조하십시오.
$6560 Head에 노즐이 있어 GET을 할 수 없습니다. [FREEZE 레벨]
[원인]
매뉴얼 동작 중 발생한 $6060과 동일한 에러입니다 .
[조치 방법]
$6060의
[원인] 과 [조치방법] 을 참조하십시오.
$6570 Head에 노즐이 없습니다. GET을 하지 못했습니다. [FREEZE 레벨]
[원인]
매뉴얼 동작 중 발생한 $6070과 동일한 에러입니다 .
[조치 방법]
$6070의 [원인] 과 [조치방법 ]을 참조하십시오.
$6571 헤드 $H 의 노즐 타입이 일치하지 않습니다 . [FREEZE 레벨]
[원인]
헤드의 노즐 교환 후에 비전 노즐 타입 검사를 수행한 결과
설정된 노즐과 일치
하지 않는 경우
1-112
Samsung Component Placer SM471 Troubleshooting Guide
[조치 방법]
사용하는 노즐이 설정된 노즐과 일치하는지 확인하십시오.
'System Setup'메뉴의 'Device'보조메뉴에서 노즐의 내. 외경 설정 값을 확인하십
시오.
문제가 지속적으로 발생하면 당사 지정 C/S회사(STS) 또는 현지대리점(Local
Agent)으로 연락하십시오.
$6572 헤드 $H 의 노즐 타입 체크 오류 발생. [FREEZE 레벨]
[원인 ]
헤드 노즐 교환 후에 비전 노즐 타입 검사를 수행하는 과정에서
오류가 발생한
경우
[조치 방법]
Fly Camera의 조명상태를 확인하십시오 .
문제가 지속적으로 발생하면 당사 지정 C/S회사(STS) 또는 현지대리점(Local
Agent)으로 연락하십시오.
$6609 Head에 노즐이 존재하지 않습니다. [FREEZE 레벨]
[원인 ]
Z Offset 갤리브레이션 시, ANC의 3번 홀에 CN040 노즐이 등록되지 않아서 발생
한 에러.
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를 ‘IDLE’ 모드로
전환합니다.

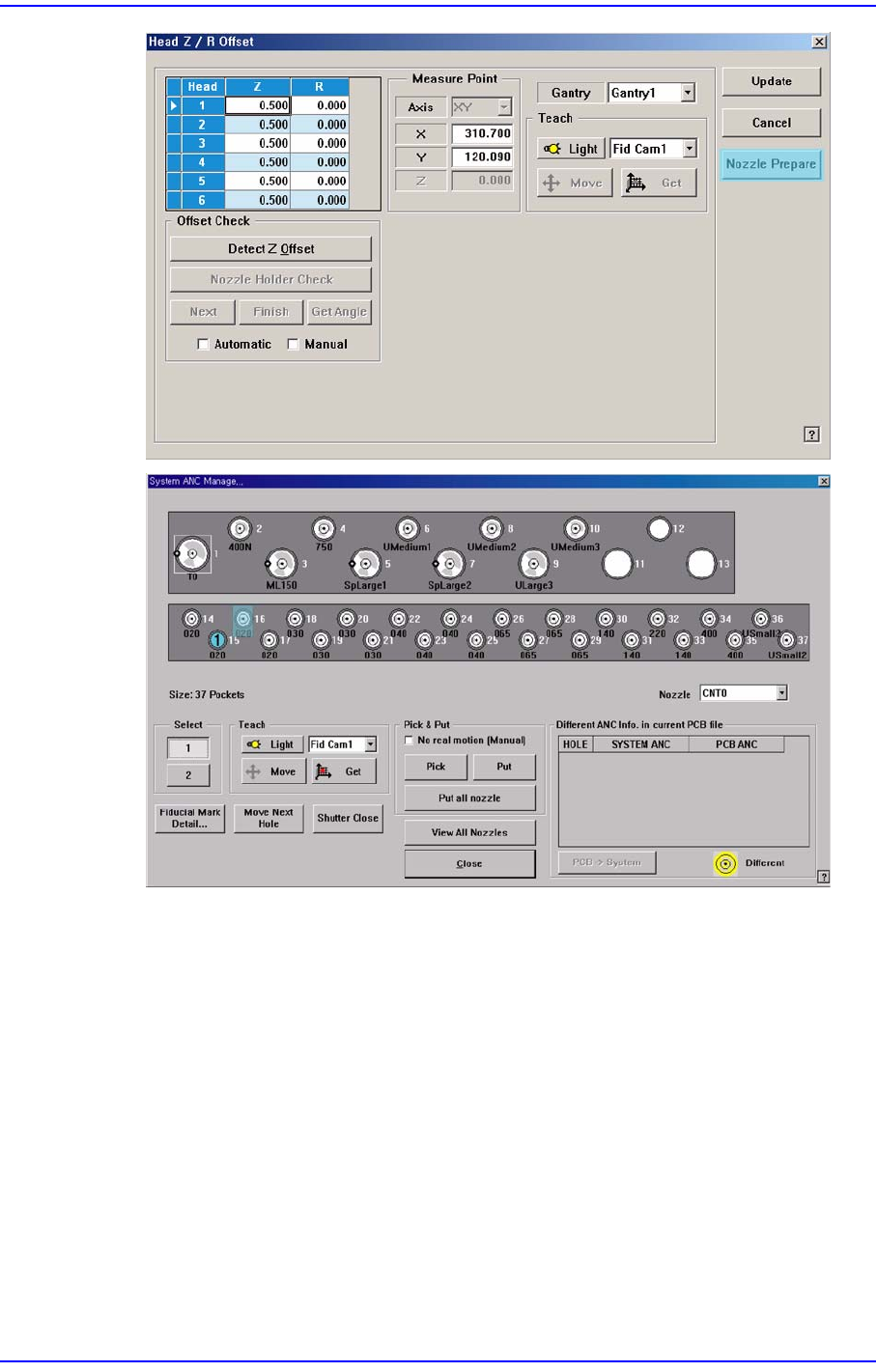

Z Offset 화면에서 <Nozzle Prepare> 버튼을 Click하면, 자동으로 CN040 노즐이
등록됩니다.
혹은, ‘ANC Manager’ 대화상자를 실행해서 해당 ANC의 2번 홀에 CN040 을 등
록합니다.
1-113
MMI Error Code
와
문제
해결
$660a Head의 Z축 높이 측정 중 공압 에러가 발생하였습니다. [FREEZE 레벨]
[원인]
측정할려는 헤드의 공압이 동작하지 않거나, 적정 압력(500 mmHg 이상) 이하라
서 캘리브레이션을 진행할 수 없는 경우.
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를 ‘IDLE’ 모드로 전환합니다.
공압 게이지(Air Pressure)에서 공압이 정상적(0.45-0.55Mpa)으로 공급되는지 확
인합니다.
