1-124 Samsung Componen t Placer SM471 Troubleshooting Gui de 또한 해당 부품에 대한 조명 레벨을 확인하고 다시 설정하기 위해서 <Light Control> 버튼을 클릭하면 조명의 밝기를 조절할 수 있는 대화상자가 나 타납니 다 . 여기서 조명값을 변경하여 SM V ision 창에 나타나는 부품의 형상 또는 이 선 명하도록 하십시오 .…
1-123
MMI Error Code
와
문제
해결
$a610 위쪽 리드그룹의 첫 번째 (왼쪽)리드를 찾을 수 없습니다.
[원인]
부품인식 시 SMVision창에서 위쪽 리드그룹의 왼쪽 리드의 인식에 실패한 경우.
[조치 방법]

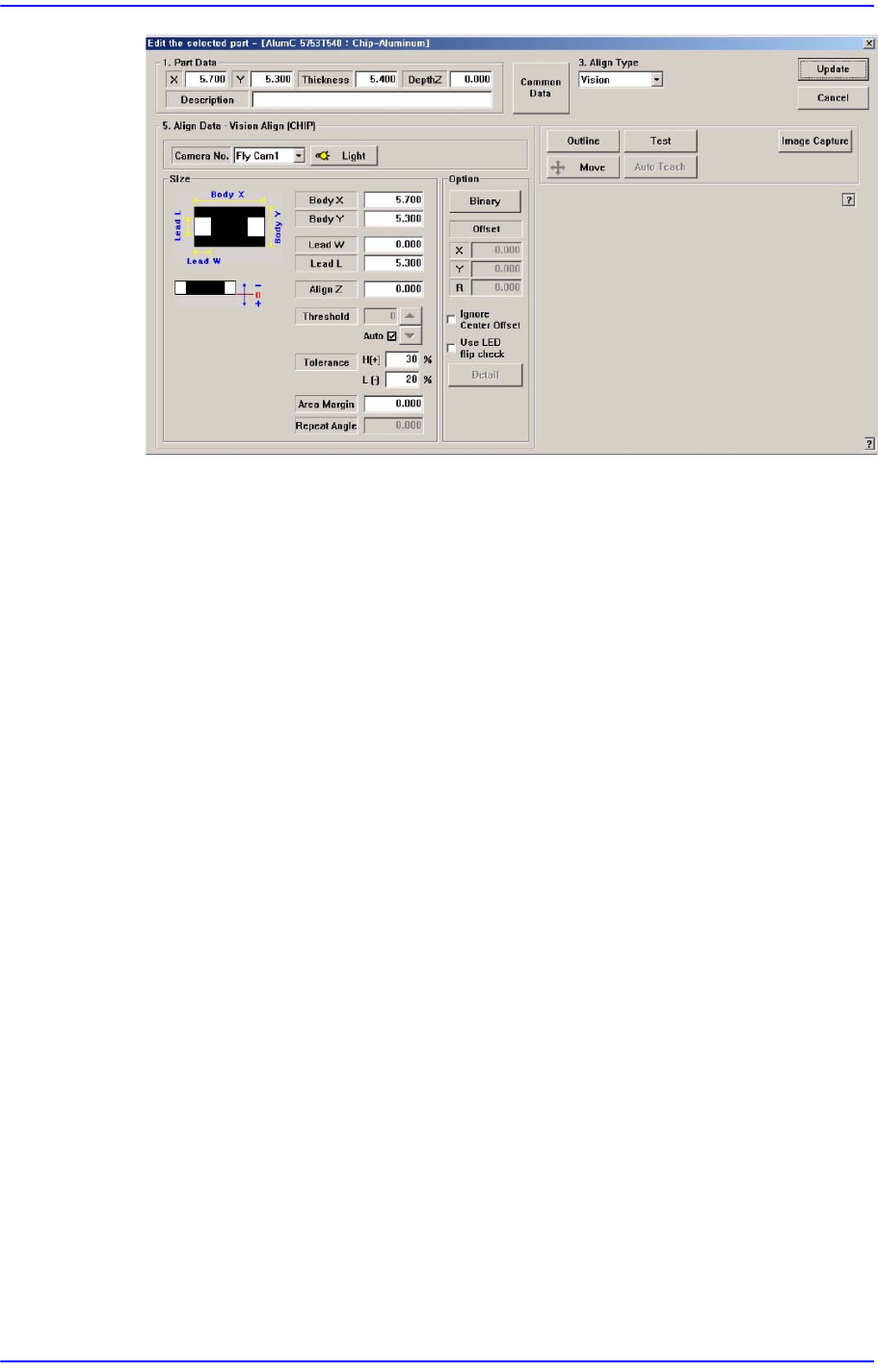

부품Data가 정상적인지 확인하기 위해서 PCB Edit 메뉴의 “Part”에서 에러가 발
생된 부품을 선택하여 Profile Editor에서 <Align Data> 영역의 정보가 바르게 설
정되어 있는지 확인하십시오.
1-124
Samsung Component Placer SM471 Troubleshooting Guide
또한 해당 부품에 대한 조명 레벨을 확인하고 다시 설정하기 위해서 <Light
Control> 버튼을 클릭하면 조명의 밝기를 조절할 수 있는 대화상자가 나타납니
다. 여기서 조명값을 변경하여 SMVision창에 나타나는 부품의 형상 또는 이 선
명하도록 하십시오. 자세한 사항은 Administrator’s Guide의 “7.1 새로운 부품 등
록” 부분을 참조하시기 바랍니다.
$a611 위쪽 리드그룹의 마지막(오른쪽)리드를 찾을 수 없습니다.
[
원인]
부품인식 시 SMVision창에서 위쪽 리드그룹의 오른쪽 리드의 인식에 실패한 경
우.
[조치 방법]
$a610의 [조치방법] 을 수행합니다 .
$a612 왼쪽 리드그룹의 첫 번째(위쪽)리드를 찾을 수 없습니다.
[원인 ]
부품인식 시 SMVision창에서 왼쪽 리드그룹의 위쪽 리드의 인식에 실패한 경우.
[조치 방법]
$a610의 [조치방법] 을 수행합니다 .
$a613 왼쪽 리드그룹의
마지막(아래쪽)리드를 찾을 수 없습니다.
[원인 ]
부품인식 시 SMVision창에서 왼쪽 리드그룹의 아래쪽 리드의 인식에 실패한 경
우입니다.
[조치 방법]
1-125
MMI Error Code
와
문제
해결
$a610의 [조치방법] 을 수행합니다.
$a614 아래쪽 리드그룹의 첫 번째(왼쪽)리드를 찾을 수 없습니다.
[원인]
부품인식 시 SMVision창에서 아래쪽 리드그룹의 왼쪽 리드의 인식에 실패한 경
우입니다.
$a610의 [조치방법] 을 수행합니다.
$a615 아래쪽 리드그룹의 마지막(오른쪽)리드를 찾을 수 없습니다 .
[원인]
부품인식 시 SMVision창에서 아래쪽 리드그룹의 오른쪽 리드의 인식에
실패한
경우입니다.
[조치 방법]
$a610의 [조치방법] 을 수행합니다.
$a616 오른쪽 리드그룹의 첫 번째(위쪽)리드를 찾을 수 없습니다.
[원인]
부품인식 시 SMVision창에서 오른쪽 리드그룹의 위쪽 리드의 인식에 실패한 경
우입니다.
[조치 방법]
$a610의 [조치방법] 을 수행합니다.
$a617 오른쪽 리드그룹의 마지막(아래쪽)리드를 찾을 수 없습니다 .
[원인]
부품인식
시 SMVision창에서 오른쪽 리드그룹의 아래쪽 리드의 인식에 실패한
경우입니다.
[조치 방법]
$a610의 [조치방법] 을 수행합니다.
$a620 리드그룹(%d)의 인식된 피치값(%d)이 등록된 값(%d)보다 큽니다.
[원인]
비전에서 인식한 부품의 피치값이 등록된 피치 보다 큰 경우이거나
부품의 리드가 휘어져 있는 경우이거나
부품의 피치값이 잘못 입력된 경우이거나
조명 레벨의 설정이 적절하지
않은 경우입니다.
