MMI Error Code
와
문제
해결
[조치 방법]

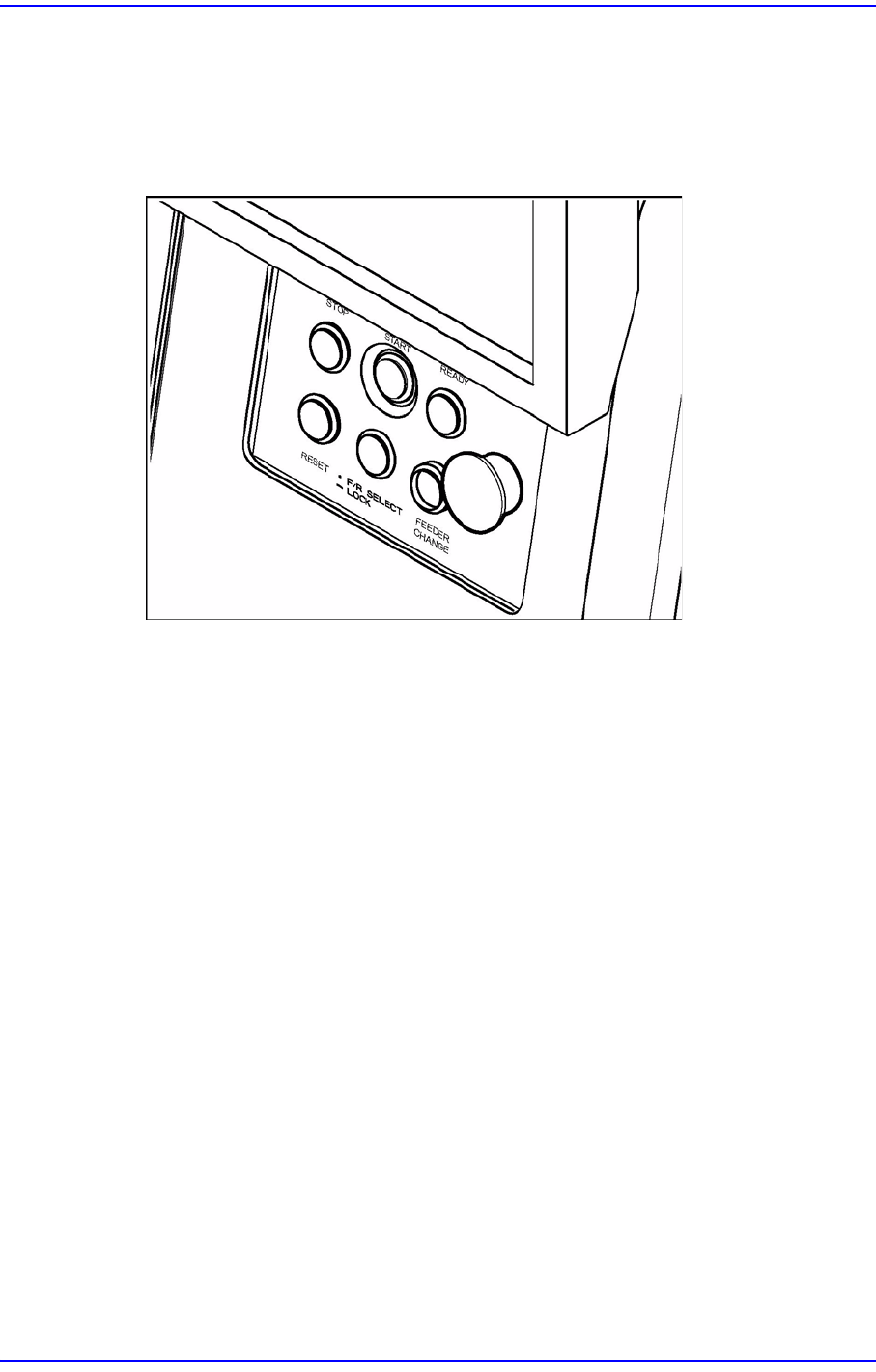

‘STOP’ 버튼을 눌러 부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를’IDLE’ 모드로 전환합니다.
‘READY’ 버튼을 눌러 장비의 모터에 전원을 공급합니다.
$bc05 노즐이 막혀있습니다. [FREEZE 레벨]
[원인]
실제로 노즐이 이물질 등으로 인해 막혀있는 경우이거나
Vacuum 센서의 이상으로 Vacuum 레벨을 제대로 감지하지 못하는 경우이거나
노즐 데이터가 잘못 설정된 경우입니다 .
[조치 방법]
‘STOP’ 버튼을 눌러
부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를’IDLE’ 모드로 전환합니다.
노즐 입구에 이물질 등이 있으면 노즐을 청소합니다. 자세한 사항은 Maintenance
Handbook의 “Nozzle 점검 및 청소”부분을 참조하시기 바랍니다.

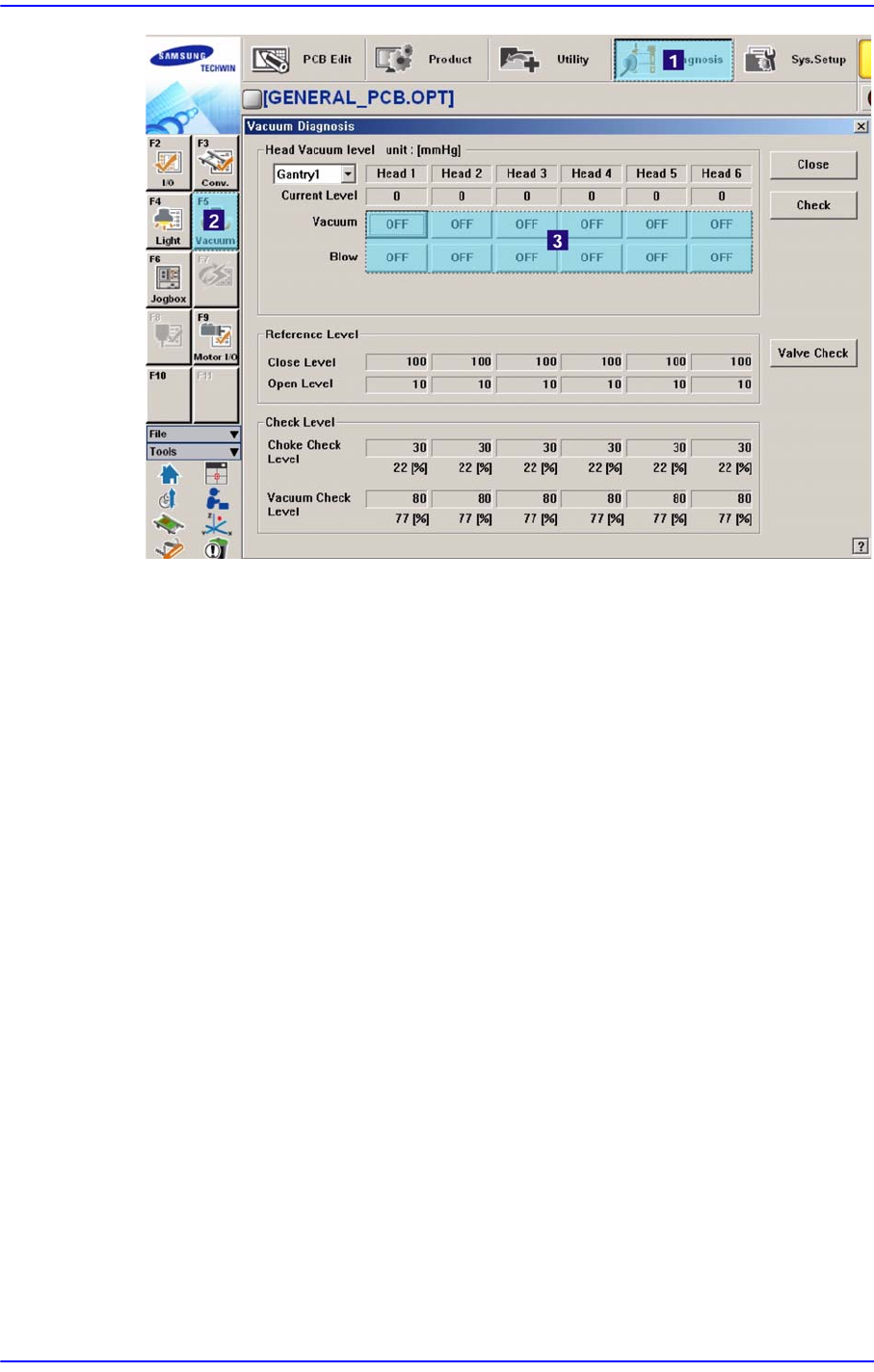

Vacuum 센서를 확인하고 Diagnosis 메뉴의 Vacuum 에서 에러가 발생된 헤드에
대한 진공테스트를 실시 해 봅니다 .
1-164
Samsung Component Placer SM471 Troubleshooting Guide
Sys. Setup 메뉴의 Device에서 노즐 데이터 관련 설정을 확인합니다.
$bc10 Head가 Home상태가 아닙니다. [WARNING 레벨 ]
[원인 ]
Head가 Home이 아닌 상태에서 Teaching Box를 이용하여 다른 축을 이동하려 한
경우입니다.
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
Teaching Box를 이용하여 Head 또는 장비의 전체 Home(Return-To-Origin)을 잡은
뒤 원하는 축을 이동합니다.
$bc11 Mirror가 Home 상태가 아닙니다. [WARNING 레벨]
[원인 ]
Mirrror가 Home이 아닌 상태에서 Teaching Box를 이용하여 다른 축을 이동하려
한 경우입니다.
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
Teaching Box를 이용하여 Mirror 또는 장비의 전체 Home을 잡은 뒤 원하는 축을
이동합니다.
1-165
MMI Error Code
와
문제
해결
$bd30 해당되는 노즐의 정보를 찾을 수 없습니다. [MPU_STOP 레벨]
[원인]
해당 사이클에서 노즐에 대한 정보를 가져오지 못한 경우입니다.
[조치 방법]
장비의 전원을 정상적으로 Off하고 5초 후, On하여 다시 부팅하십시오.
PCB Edit 메뉴의 Step에서 에러가 발생된 스텝에 노즐이 제대로 등록되어 있는
지 확인합니다.
노즐 설정이 Auto(A)로 되어있다면, PCB Edit 메뉴의 Part에서 에러가 발생된 부
품의
Profile Editor에서 <Common Data> 버튼을 클릭하고 노즐의 설정이 제대로
되어 있는지, 해당 노즐은 실제로 존재하는지 확인합니다.
$be70 PCB Fiducial Mark 위치를 계산하던 중 에러가 발생했습니다. [MPU_STOP 레벨]
[원인]
S/W 이상으로 에러가 발생한 경우.
[조치 방법]
장비의 전원을 정상적으로 Off하고 5초 후, On하여 다시 부팅하십시오.
$be90 장착위치를 계산하던 중 에러가 발생했습니다. [EMER 레벨]
$be91 장착위치를 계산하던 중 에러가 발생했습니다. [EMER
레벨]
[원인]
S/W 이상으로 좌표 변환에 실패한 경우
[조치 방법]
장비의 전원을 정상적으로 Off하고 5초 후, On하여 다시 부팅하십시오.
1.4.13. Motion 제어 관련 에러 [$c000~$cfff]
$c006 $A에서 Minus S/W Limit 가 감지되었습니다. [FREEZE 레벨]
$c007 $A에서 Plus S/W Limit 가 감지되었습니다. [FREEZE 레벨]
[원인]
지정된 축이 – S/W limit에 감지된 경우 입니다.($c006)
지정된 축이 + S/W limit에 감지된 경우 입니다.($c007)
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를’IDLE’ 모드로 전환합니다.
