1-42
Samsung Component Placer SM471 Troubleshooting Guide
E0470 일시적인 비전 인식 오류가 발생한 경우
[원인 ]
일시적인 비전 인식의 문제로 부품이 불량이거나 잘못된 부품을 정상적으로 인
식한 경우
[조치 방법]
부품 인식 테스트를 다양한 부품으로 여러 번 수행하여 비전 인식에 문제가 있
는지 확인해보고, 문제가 지속되면 STS 또는 현지대리점으로문의하십시오.
E0480 배드 마크를 먼저 인식히고 피두셜 마크 인식하도록 설정된 경우
[원인 ]
배드 마크의 크기가 다른 경우
배드 마크를 먼저 인식한 후, 피두셜 마크가 인식되도록 설정한 경우
[조치 방법]
배드마크 파라미터를 다시 설정하십시오..
피두셜 마크를 먼저 인식한 후, 배드 마크를 인식하도록 설정하십시오.
1-43
MMI Error Code
와
문제
해결
1.3. 비전인식 관련 에러조치
1.3.1. 에러코드 분류
에러 코드
내용 비고
a401 ~ a423
일반에러 (time out, 마진 벗어남 , 부품등록 안됨 등 )
a500 ~ a504
HEMT 관련 에러
a5a0 ~ a5d4
분할인식 관련 에러
a610 ~ a682
LLSL 관련 에러
a715~ a765
CONN 관련 에러
a805 ~ a869
ODD 관련 에러
a910 ~ a931
BGA 관련 에러
aa00 ~ aa2b
MELF 관련 에러
ab00 ~ ab2b
TR 관련 에러
ac00 ~ ac14
VC 관련 에러
ad01 ~ ad30
오토티칭 관련 에러
ae03 ~ ae16
피두셜 관련 에러
af02 ~ af07
포켓티치 관련 에러
af51 ~ af56
FlipChip 관련 에러
af81 ~ af85
렌즈 왜곡 보정 관련 에러
af90 ~ af95
보드식별 마크 에러
1-44
Samsung Component Placer SM471 Troubleshooting Guide
1.3.2. 일반에러[a401 ~ a423]

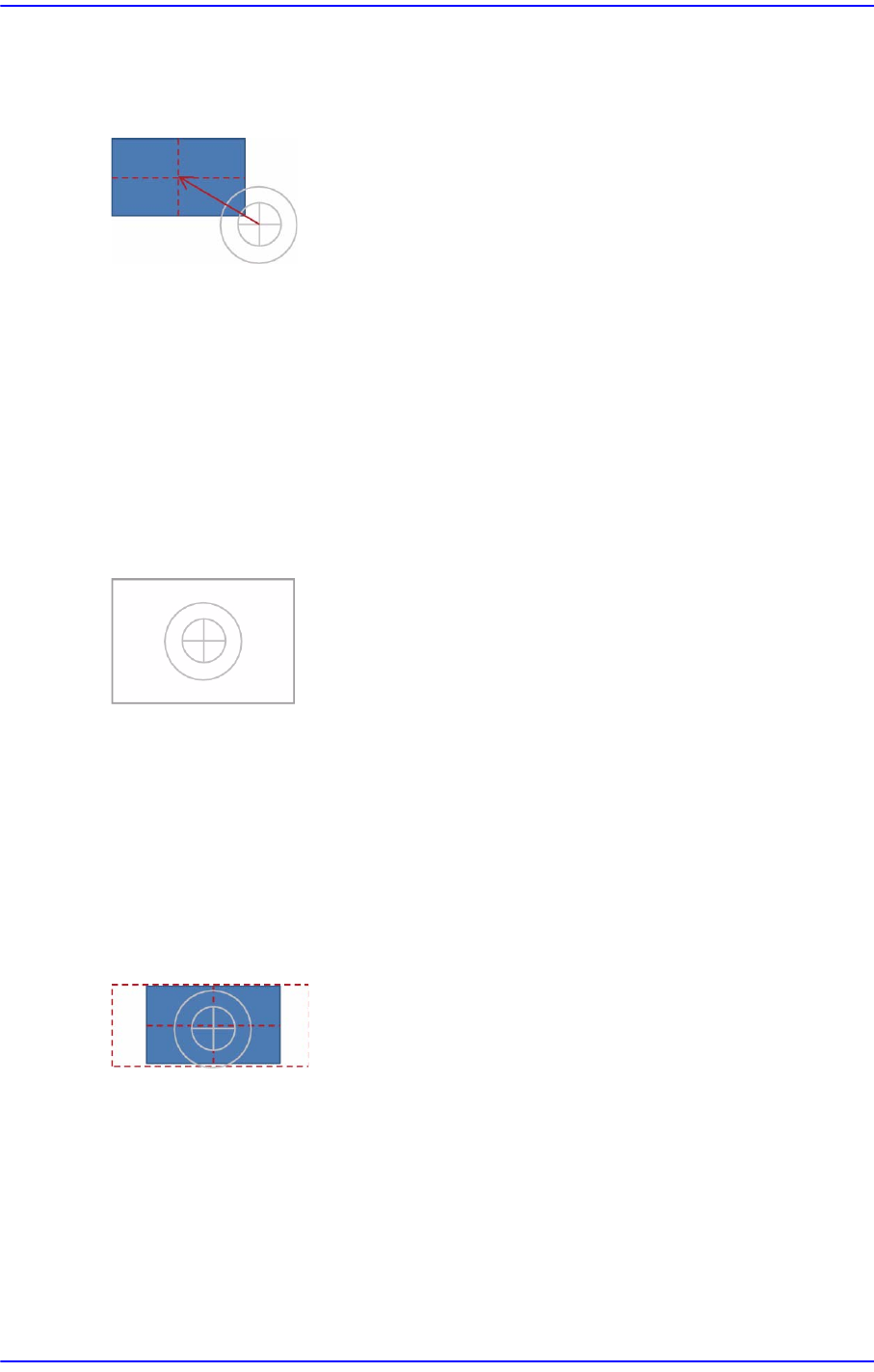

$a421 부품이 Area Margin을 벗어났습니다 .
[원인 ]
검사된 부품 중심 Offset의 X 또는 Y 값이 설정된 Area Margin 값을 벗어난 경우
[조치 방법]
Feeder의 부품 흡착 위치를 체크하십시오 .
1.3.3. MELF 관련 에러[aa00 ~ aa2b]
$aa04 부품을 찾을 수가 없습니다.
[원인 ]
부품을 정상적으로 흡착하지 못하는 경우
조명값이 너무 어두워 부품이 보이지 않는 경우
[조치 방법]
부품이 정상적으로 흡착되었는지 체크하십시오.
$aa07 부품의 X 사이즈가 다르게 인식되었습니다.
[원인 ]
흡착된 부품의 X 크기가 등록된 부품의 크기보다 크거나 작게 측정되어 허용오
차 범위를 벗어난 경우
[조치 방법]
등록된 부품 정보와
흡착된 부품이 일치하는지 확인하고, 허용오차를 체크하십
시오.
