1-52 Samsung Componen t Placer SM471 Troubleshooting Gui de $aa29 노즐 상태를 확인해 주세요 . [ 원인 ] 노즐에 이물질이 묻은 경우 [ 조치 방법 ] 노즐에 묻은 이물질을 제거하십시오 . 필요 시 threshold 값을 조금 씩 변경하십시오 . 1.3.4. TR 관련 에러 [ab00 ~ ab2b] $ab02 Heat 체크박스를…
1-51
MMI Error Code
와
문제
해결
인식할 마크의 이물질을 제거하십시오.

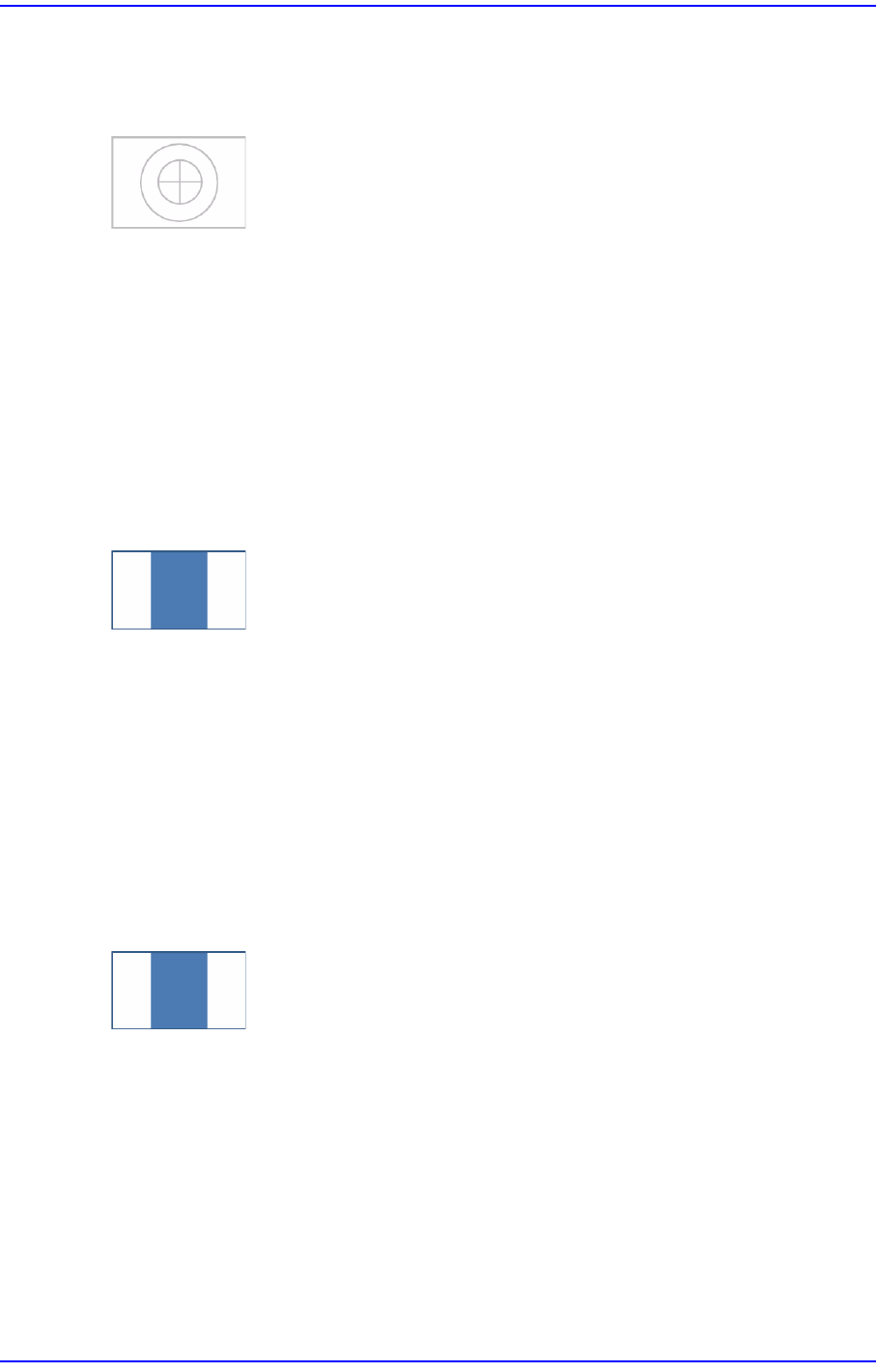

$aa25 빈 노즐 입니다.
[원인]
부품을 흡착하지 못하는 경우
[조치 방법]
공압을 확인하십시오 .
부품 흡착 위치를 확인하십시오.
부품 흡착에 적합한 노즐인지 확인하십시오 .
$aa26 R Chip이 뒤집혔습니다.
[원인]
부품이 뒤집힌 경우
[조치 방법]
공압을 확인하십시오 .
부품 흡착 위치 및 높이를 확인하십시오.
부품 흡착에 적합한
노즐인지 확인하십시오 .
$aa27 LED Chip이 뒤집혔습니다.
[원인]
부품이 뒤집힌 경우
[조치 방법]
공압을 확인하십시오 .
부품 흡착 위치 및 높이를 확인하십시오.
부품 흡착에 적합한 노즐인지 확인하십시오 .
1-52
Samsung Component Placer SM471 Troubleshooting Guide
$aa29 노즐 상태를 확인해 주세요.
[원인 ]
노즐에 이물질이 묻은 경우
[조치 방법]
노즐에 묻은 이물질을 제거하십시오.
필요 시 threshold값을 조금씩 변경하십시오.
1.3.4. TR 관련 에러 [ab00 ~ ab2b]

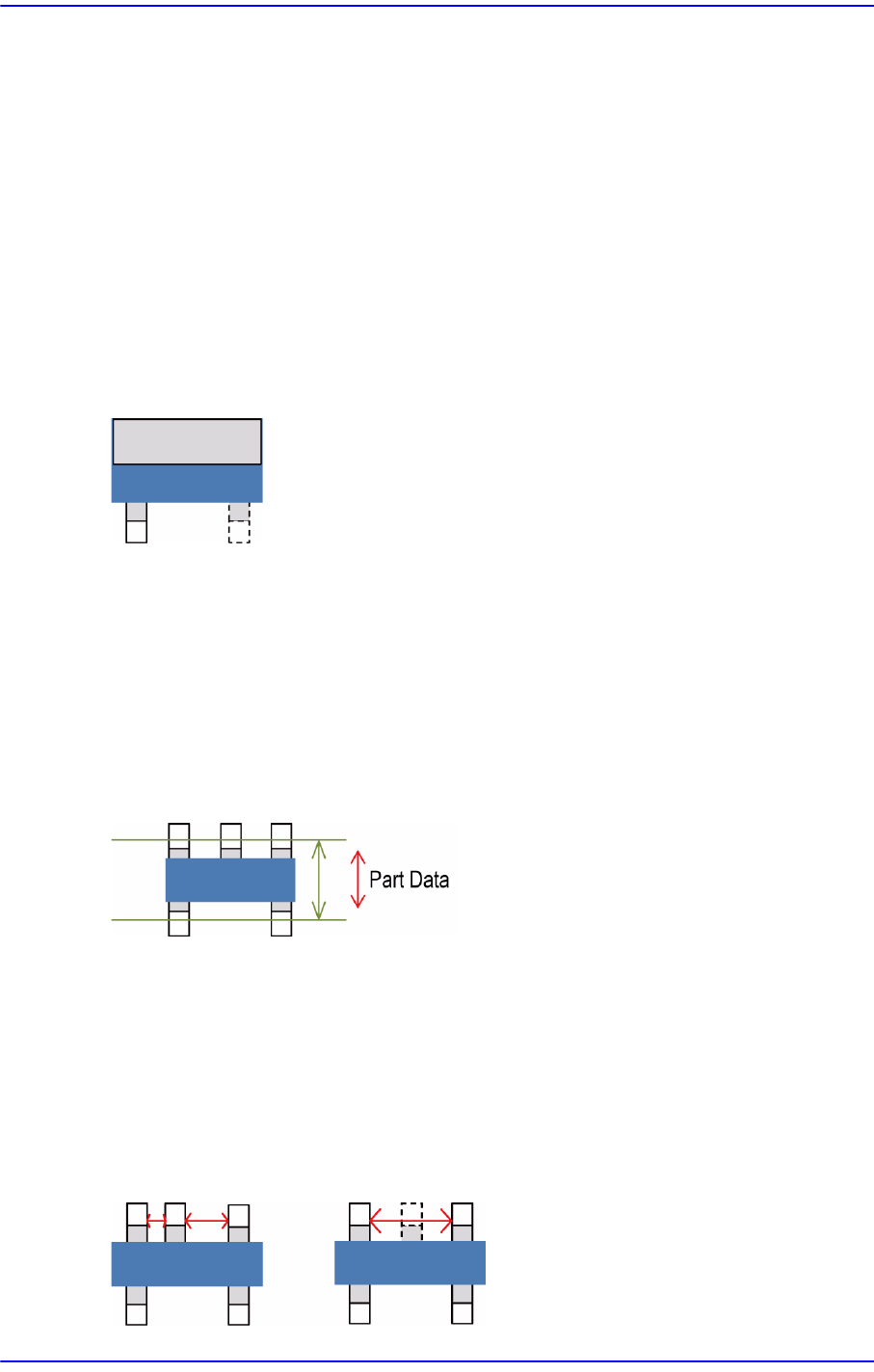

$ab02 Heat 체크박스를 선택하는 경우에는 아래쪽 리드의 개수가 2개 이상이어야 합니다.
[원인 ]
검출된 리드의 개수가 2개 이하일 경우
[조치 방법]
흡착된 부품의 상태를 확인하십시오.
필요 시 조명값을 조절하십시오.
$ab13 부품 높이가 기준 사이즈를 벗어났습니다.
[원인 ]
흡착된 부품의 상, 하 리드(Group)의 중심간의 거리가 등록된 부품 정보보다 큰
경우
[조치 방법
]
등록된 부품 정보를 체크하십시오.
$ab15 위쪽 리드의 Pitch가 기준 값을 벗어났습니다.
1-53
MMI Error Code
와
문제
해결
[원인]
리드가 휘어지거나 , 리드(Group)의 Pitch가 설정된 허용치를 벗어난 경우
[조치 방법]
등록된 부품 정보를 체크한 후, 필요 시 허용치를 조정하십시오.

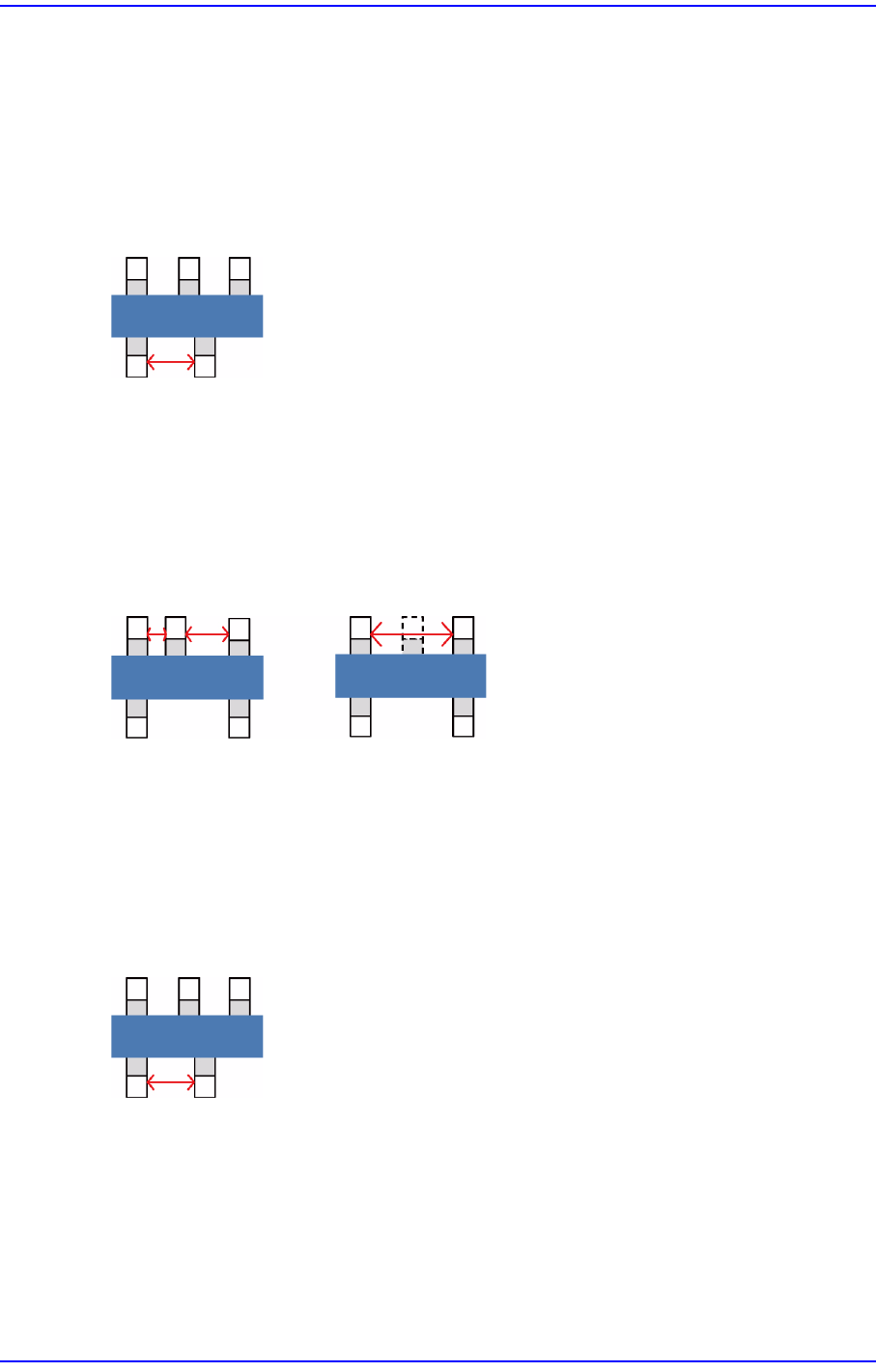

$ab16 아래쪽 리드의 Pitch가 기준 값을 벗어났습니다.
[원인]
리드가 휘어지거나 , 리드(Group)의 Pitch가 설정된 허용치를 벗어난 경우
[조치 방법]
등록된 부품 정보를 체크한 후, 필요 시 허용치를
조정하십시오.
$ab17 위쪽 각 리드간의 거리가 기준 값을 벗어났습니다.
[원인]
리드가 휘어지거나 , 리드(Group)의 Pitch가 설정된 허용치를 벗어난 경우
[조치 방법]
등록된 부품 정보를 체크한 후, 필요 시 허용치를 조정하십시오.
$ab18 아래쪽 각 리드간의 거리가 기준 값을 벗어났습니다.
[원인]
리드가 휘어지거나 , 리드(Group)의 Pitch가 설정된 허용치를 벗어난 경우
[조치
방법]
등록된 부품 정보를 체크한 후, 필요 시 허용치를 조정하십시오.
