1-68
Samsung Component Placer SM471 Troubleshooting Guide
$3042 백업테이블 상태를 확인바랍니다. [FREEZE 레벨]
[원인 ]
기구적인 간섭으로 백업테이블이 상승 또는 하강되지 않는 경우.
백업테이블의 실린더에 공압이 제대로 공급되지 않는 경우.
백업테이블의 상승 관련된 센서의 위치 및 배선에 이상이 발생한 경우입니다.
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를’IDLE’ 모드로 전환합니다.
백업테이블의 상승 또는 하강과
관련해서 기구적인 간섭이 있으면 제거합니다.

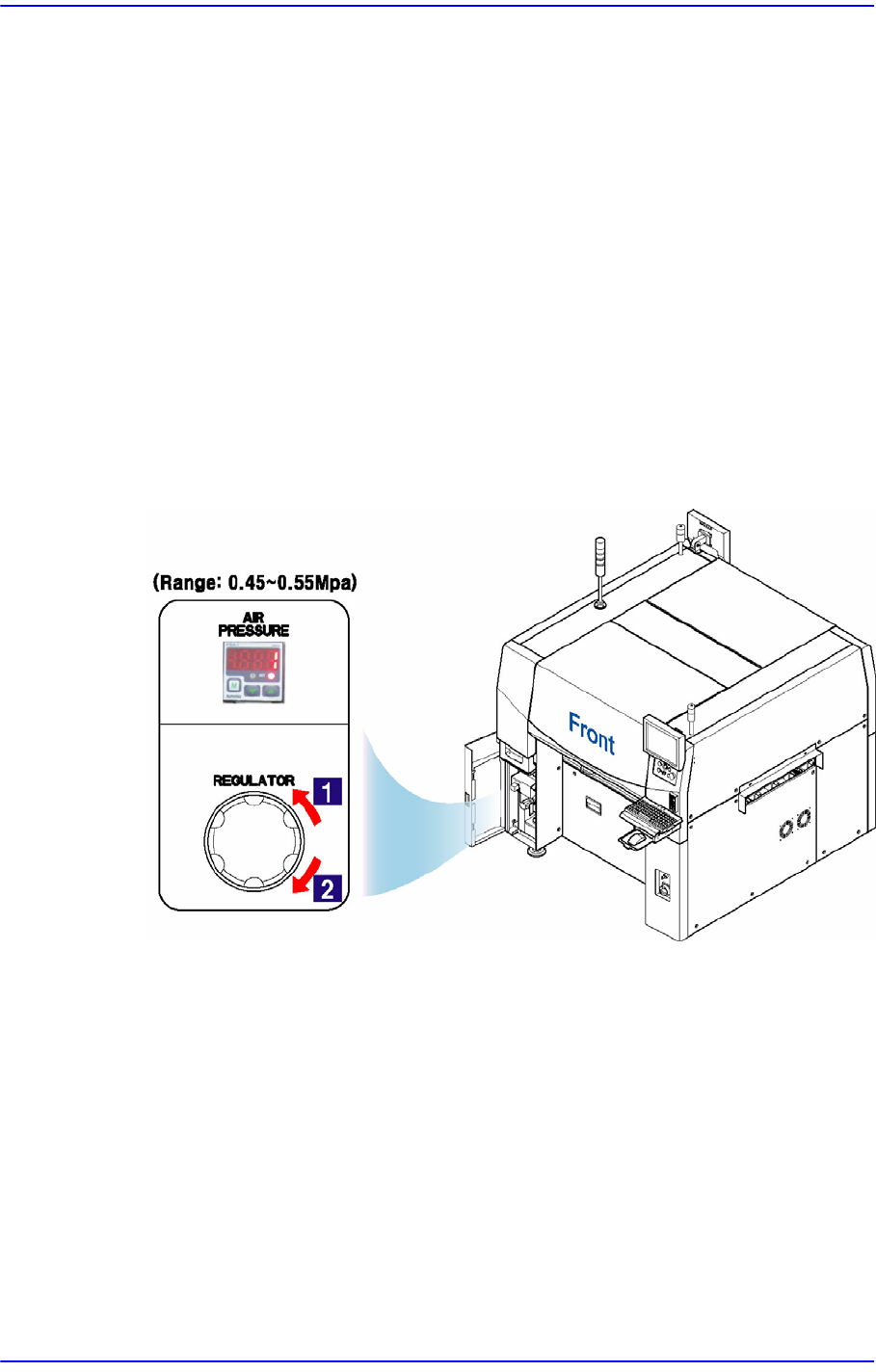

전면의 공압 게이지(Air Pressure)에서 공압이 정상적(0.45-0.55Mpa)으로 공급되
는지 확인합니다.
1:
압력감소
(
시계반대방향
)
2:
압력증가
(
시계방향
)
백업테이블의 상승과 관련된 센서가 정상적으로 동작하는지 확인한 후, 이상하
다면 센서의 위치를 조절합니다.
1-69
MMI Error Code
와
문제
해결
백업테이블의 상승과 관련된 센서의 배선을 확인합니다.
자세한 사항은 Technical Reference의 “Conveyor Board Interface (2/5)”를 참조하
십시오.
경 고 MMI Diagnosis I/O에서 센서 및 실린더의 동작 유무확인 바랍니
다.
장비동작 중 센서의 동작 유무확인을 하면 상해의 위험이 있으
므로 장비를 반드시 Ready를 해제하고 Stop상태(Idle 모드)에
서 확인하십시오.
$3043 백업테이블 상승센서를 확인바랍니다. [FREEZE 레벨]
[원인]
백업테이블 상승 시, 상승감지센서가 상승을 감지하지 못한 경우.
[조치 방법]
에러코드 ”$3042”의 조치방법과 동일합니다.
$3044 백업테이블 하강센서를 확인바랍니다. [FREEZE 레벨]
[원인]
백업테이블 하강 시, 하강 감지센서가 하강을 감지하지 못한 경우.
[조치 방법]
에러코드 ”$3042”의 조치방법과 동일합니다.
1-70
Samsung Component Placer SM471 Troubleshooting Guide
$3045 스토퍼 상태를 확인바랍니다. [FREEZE 레벨]
[원인 ]
해당 스토퍼가 기구적인 간섭으로 상승 또는 하강할 수 없는 경우.
해당 스토퍼의 실린더에 공압이 제대로 공급되지 않는 경우.
해당 스토퍼의 상승 또는 하강과 관련한 센서의 위치 및 배선에 이상이 발생한
경우입니다.
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를’IDLE’
모드로 전환합니다.
해당 스토퍼의 상승 또는 하강과 관련해서 기구적인 간섭이 있으면 제거합니다.
전면의 공압 게이지(Air Pressure)에서 공압이 정상적(0.45-0.55Mpa)으로 공급되
는지 확인합니다.
1:
압력감소
(
시계반대방향
)
2:
압력증가
(
시계방향
)
해당 스토퍼의 상승 또는 하강과 관련된 센서가 정상적으로 동작하는지 확인한
후, 이상하다면 센서의 위치를 조절합니다 .
