1-71
MMI Error Code
와
문제
해결
해당 스토퍼의 상승 또는 하강과 관련된 센서의 배선을 확인합니다.
자세한 사항은 Technical Reference의 “Conveyor Board Interface (2/5)”를 참조하
십시오.

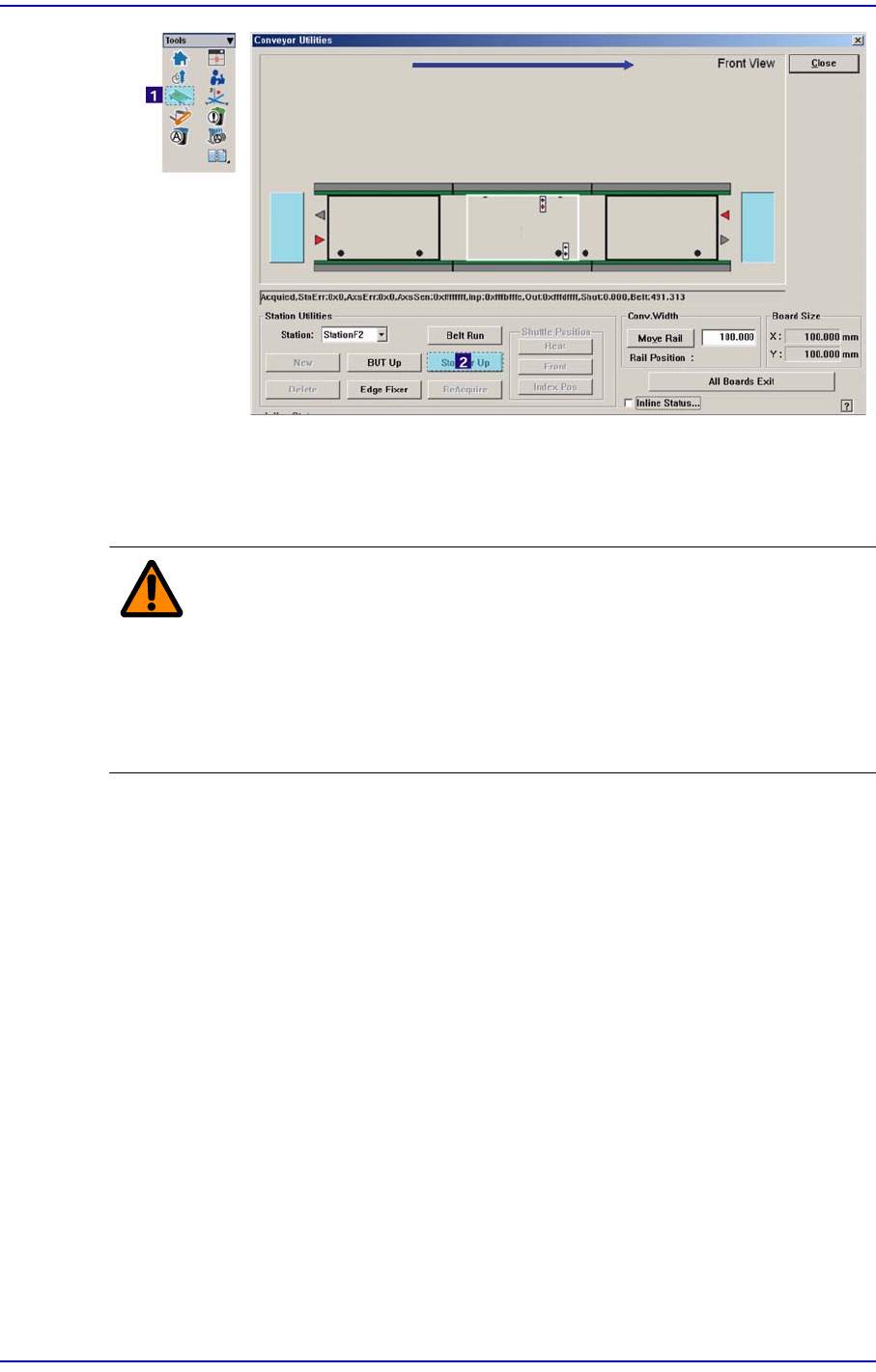

경 고 MMI Diagnosis I/O에서 센서 및 실린더의 동작 유무확인 바랍니
다.
장비동작 중 센서의 동작 유무확인을 하면 상해의 위험이 있으
므로 장비를 반드시 Ready를 해제하고 Stop상태(Idle 모드)에
서 확인하십시오.
$3046 스토퍼 상승센서를 확인바랍니다. [FREEZE 레벨]
[원인]
스토퍼가 상승시 상승 Sensor가 상승을 감지하지 못한 경우.
[조치 방법]
에러코드 ”$3045”의 조치방법과 동일합니다.
$3047 스토퍼 하강센서를 확인바랍니다. [FREEZE 레벨]
[원인]
스토퍼가 하강시 하강 Sensor가 상승을 감지하지 못한 경우.
[조치 방법]
에러코드 ”$3045”의 조치방법과 동일합니다.
1-72
Samsung Component Placer SM471 Troubleshooting Guide
$3048 에지픽서 상태를 확인바랍니다 . [FREEZE 레벨 ]
[원인 ]
에지픽서가 기구적인 간섭으로 On 또는 Off가 되지 않는 경우.
에지픽서의 실린더에 공압이 제대로 공급되지 않는 경우.
에지픽서의 On 또는 Off 와 관련한 센서의 배선에 이상이 발생한 경우입니다.
[조치 방법]
‘STOP’ 버튼을 눌러 부저를 끕니다.
‘RESET’ 버튼을 눌러 장비를’IDLE’ 모드로 전환합니다.
에지픽서의 On 또는 Off 와 관련해서 기구적인
간섭이 있으면 제거합니다.
Edge Regulator의 게이지를 보고 공압이 정상적으로 공급되는지 확인합니다.
Edge Regulator의 손잡이를 시계방향으로 회전시키면 압력증가 , 반 시계방향으
로 회전시키면 압력이 감소합니다 .
0.38t ~ 1.5t = 1.0kg / cm2 (0.15Mpa)
1.5t ~ 4t = 2.0kg / cm2 (0.2Mpa)
에지픽서의 On 또는 Off 와 관련된 센서가 정상적으로 동작하는지 확인합니다 .
1-73
MMI Error Code
와
문제
해결
에지픽서의 상승 또는 하강과 관련된 센서의 배선을 확인합니다.
자세한 사항은 Technical Reference의 “Axis Sensor Board Interface (1/2)”를 참조
하십시오.
경 고 MMI Diagnosis I/O에서 센서 및 실린더의 동작 유무확인 바랍니
다.
장비동작 중 센서의 동작 유무확인을 하면 상해의 위험이 있으
므로 장비를 반드시 Ready를 해제하고 Stop상태(Idle 모드)에
서 확인하십시오.
$3049 에지픽서 On 실패입니다. [FREEZE 레벨]
[원인]
에지픽서가 정상적으로 On 되지 않는 경우.
[조치 방법]
에러코드 ”$3048”의 조치방법과 동일합니다.
$304a 에지픽서 Off 실패입니다. [FREEZE 레벨]
[원인]
에지픽서가 정상적으로 Off 되지 않는 경우.
[조치 방법]
에러코드 ”$3048”의 조치방법과 동일합니다.
