Test Research, Inc. 4 TR7710 Series User G uide – Hardware 圖 4 ：前上門內部 – 2 進出板感測器 (S1) 進出板感測器 (S4) 減速感測器 (S2) 夾板感測器 (S3)
Test Research, Inc.
TR7710 Series User Guide – Hardware 3

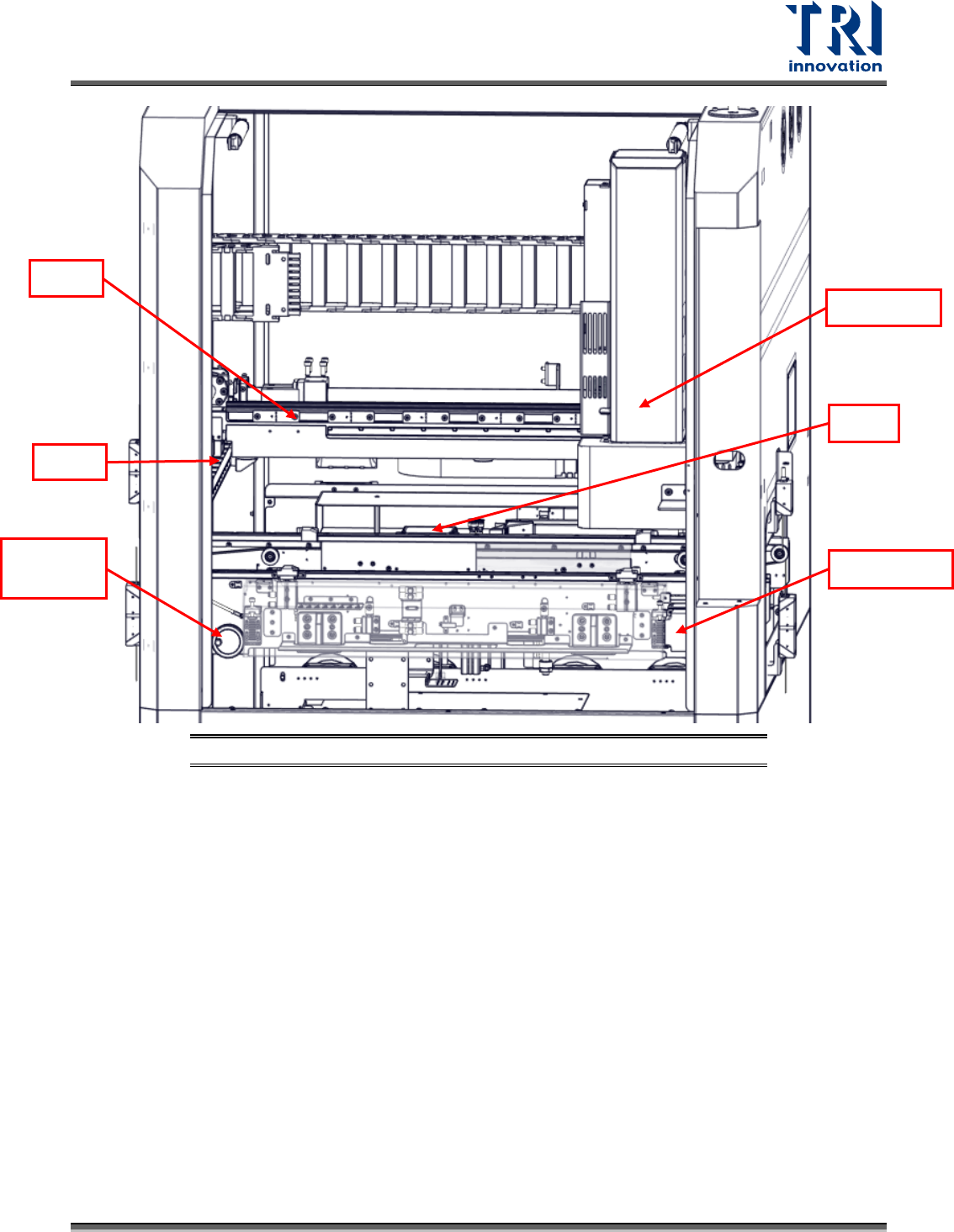

圖 3：前上門內部–1
光學模組
板寬調
整手輪
X 軸
輸送帶馬達
組
Y 軸
灰卡
Test Research, Inc.
4 TR7710 Series User Guide – Hardware
圖 4：前上門內部–2
進出板感測器
(S1)
進出板感測器
(S4)
減速感測器
(S2)
夾板感測器
(S3)
Test Research, Inc.
TR7710 Series User Guide – Hardware 5
TR7710操作及儲存環境如下：
操作
儲存
環境溫度
0~40°C (32~104°F)
-40~66°C (-40~151°F)
最大溫度梯度
10°C/hour (18°F/hour)
10°C/hour (18°F/hour)
相對溼度
20~80% (無空氣壓縮)
最高可至 95% (無空氣壓縮)
最大濕度梯度
10%/hour
10%/hour
最大濕球溫度
25°C (77°F)
46°C (115°F)
最大露點溫度
2°C (36°F)
2°C (36°F)
圖 5：TR7710 操作環境
