Test Research, Inc. TR7710 Series User G uide – Hardware 5 TR 7710 操作 及儲存環境如下： 操作 儲存 環境溫度 0~40° C (32~104° F) - 40 ~66° C (- 40 ~151° F) 最大溫度梯度 10° C/hour (18° F/ hour) 10° C/hour (18° F/ hour) 相對溼度 20 ~80% ( 無空氣壓縮 ) 最高可…
Test Research, Inc.
4 TR7710 Series User Guide – Hardware

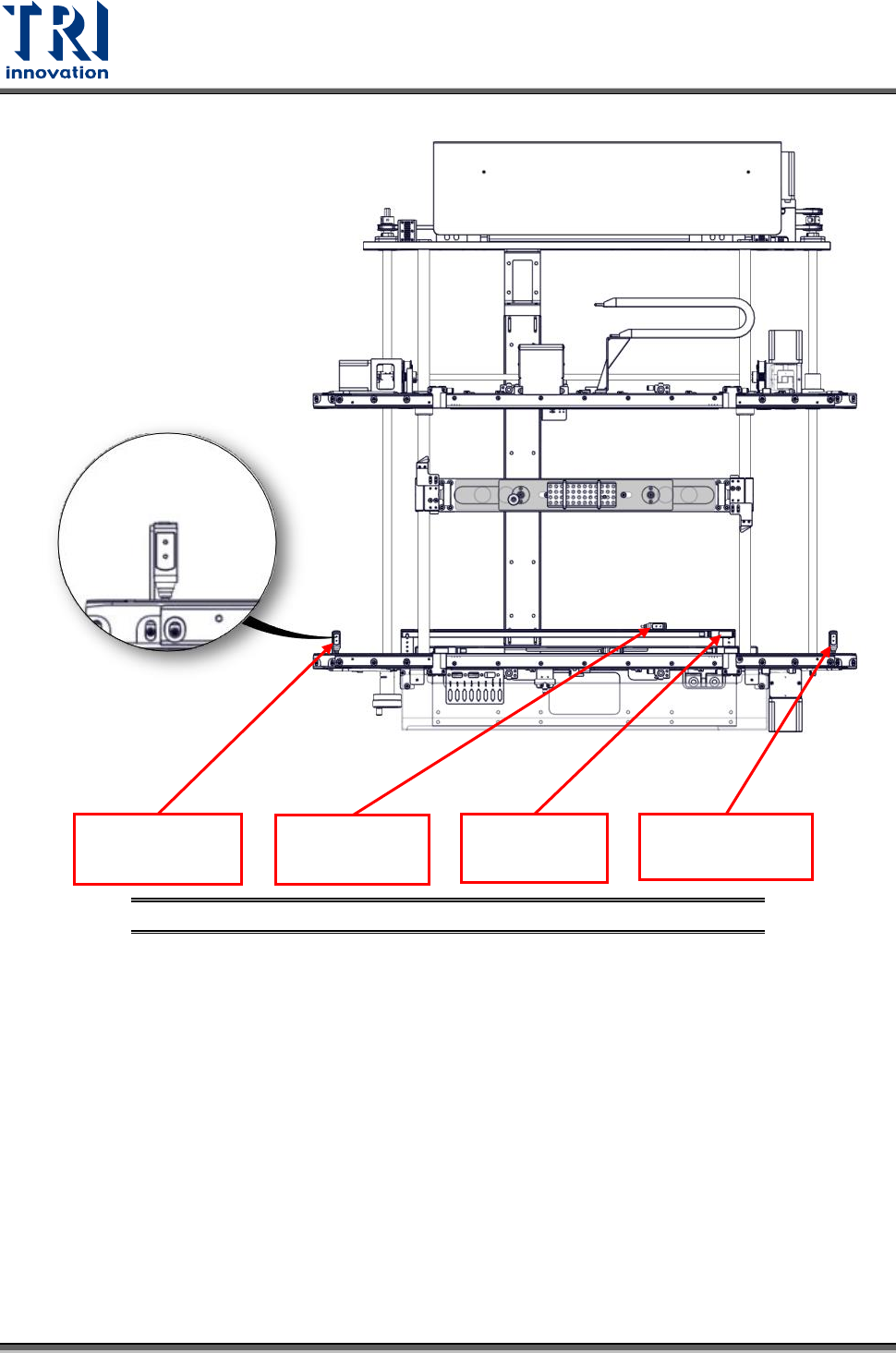

圖 4：前上門內部–2
進出板感測器
(S1)
進出板感測器
(S4)
減速感測器
(S2)
夾板感測器
(S3)
Test Research, Inc.
TR7710 Series User Guide – Hardware 5
TR7710操作及儲存環境如下：
操作
儲存
環境溫度
0~40°C (32~104°F)
-40~66°C (-40~151°F)
最大溫度梯度
10°C/hour (18°F/hour)
10°C/hour (18°F/hour)
相對溼度
20~80% (無空氣壓縮)
最高可至 95% (無空氣壓縮)
最大濕度梯度
10%/hour
10%/hour
最大濕球溫度
25°C (77°F)
46°C (115°F)
最大露點溫度
2°C (36°F)
2°C (36°F)
圖 5：TR7710 操作環境
Test Research, Inc.
6 TR7710 Series User Guide – Hardware
2 控制面板說明
此控制面板的用途在於不開啟主程式及軟體人機介面時，仍可進行進出板的動作。
圖 6：TR7710 控制面板
Bypass：使用原廠所附的鑰匙插入後旋轉來控制是否使用 Bypass模式。
Start：按下後會進板並進行板子檢測。
Reset：按下後會進行退板復歸動作。
