Test Research, Inc.

8 TR7710 Series User Guide – Hardware

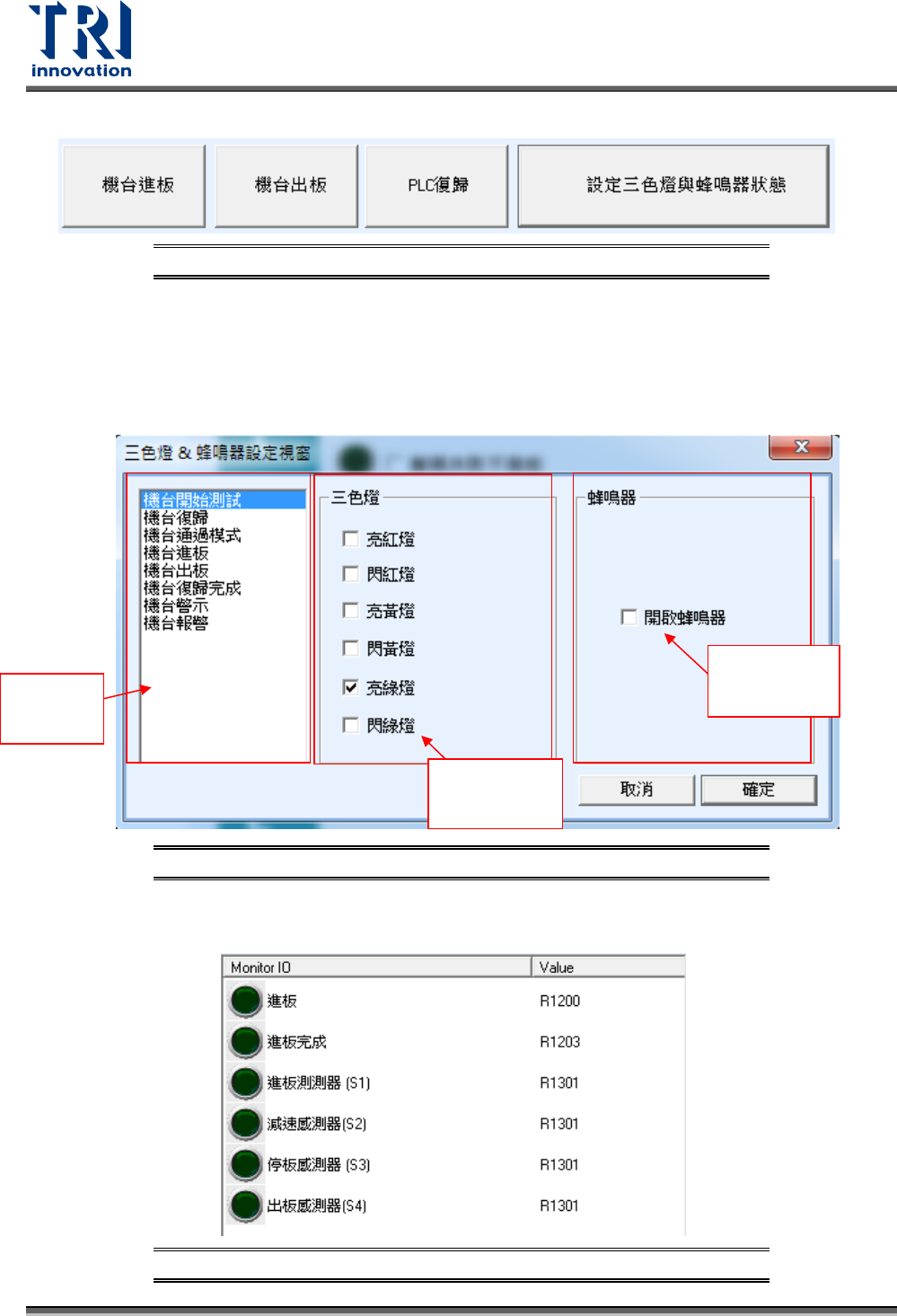

 操作模式

圖 9：操作模式設定畫面

 機台進板：指機台要開始檢測，此時會下要板訊號。

 機台出板：機台停止檢測此時會將板子送出。

 PLC 復歸：機台 X-Y 平台發生異常或緊急停止時，可做此動作讓平台初始化。

設定三色燈與蜂鳴器狀態：可設定每一個機台行為所對應的三色燈燈號及蜂鳴器是否報警。

圖 10：蜂鳴器設定畫面

 IO 監控

可檢查目前機台狀態及各感測器是否有誤動作。

圖 11：機台設定燈號顯示畫面

機台行為

三色燈行為

蜂鳴器行為

Test Research, Inc.

TR7710 Series User Guide – Hardware 9

 PLC 頁籤設定—條碼相關

圖 12：條碼相關設定介面

 條碼機讀取位置：條碼機架設位置，指讀到條碼時板子所在位置。~B0 表示板子在機

台外面軌道上條碼即被讀取。B0~S1 表示板子在軌道與機台進板感測器(S1)間條碼被

讀取。S1~S3表示板子在機台進板感測器(S1)與夾板感知器間條碼被讀取。

 解碼失敗不進板：板子碰到 B0 或 S1 後(依上面設定)，軟體會去讀取硬體條碼機所讀

取到的資料，如解碼失敗則機台不進板。

 靜態條碼讀取模式：當板子停在前段軌道上時去做讀取動作，因此需搭配線路修改，

一般僅接一組黑綠要板訊號，需搭配紅藍訊號線與前站軌道連接，當板子碰到 B0 感測

器時會下觸發動作讓條碼機讀取，因此條碼機位置需調整放置在停板時條碼上方。

 解碼逾時計時器：配合靜態條碼讀取模式，觸發時間長度設定。

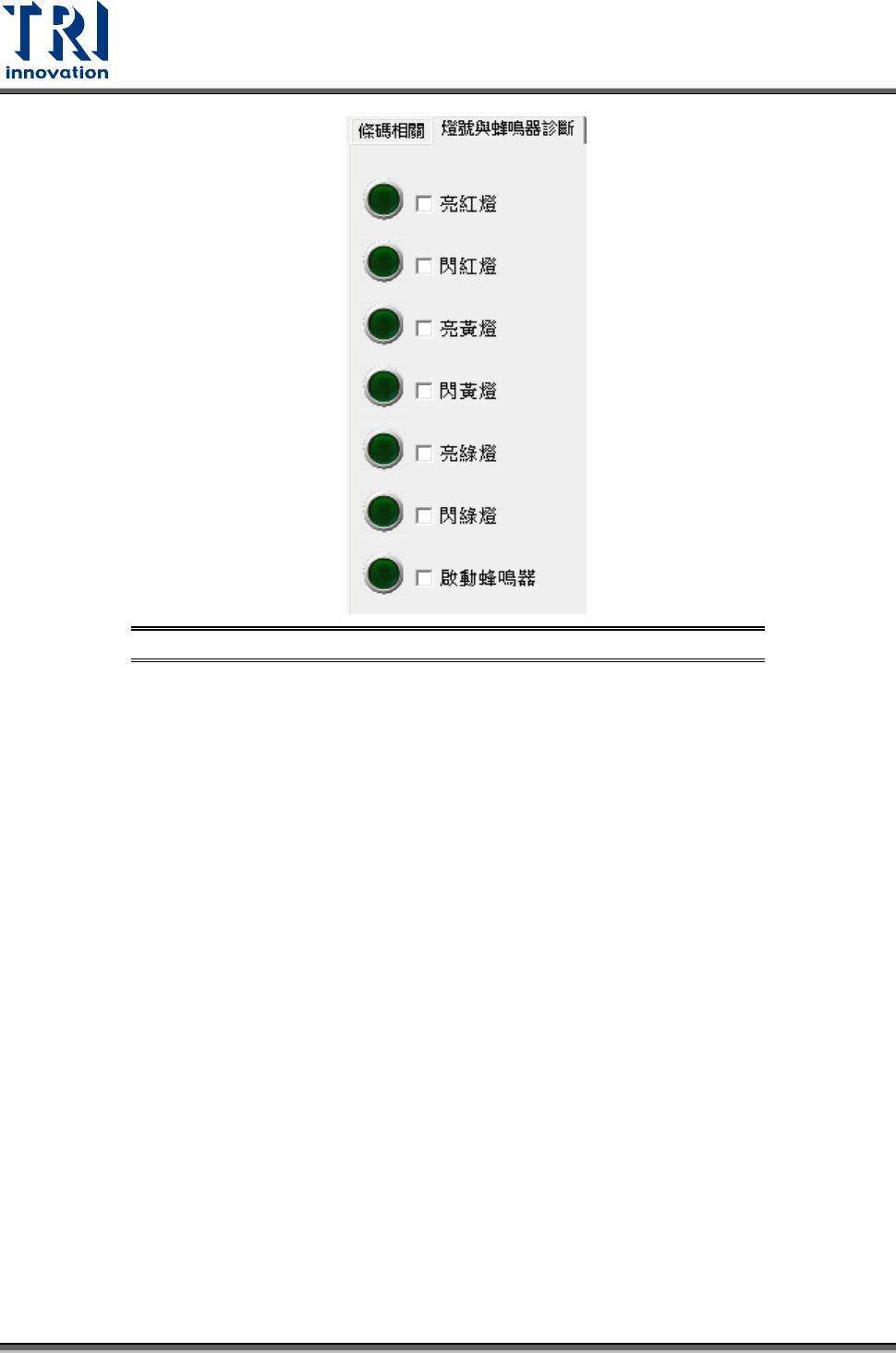

 PLC 頁籤設定—燈號與蜂鳴器診斷

可直接手動下命令，測試燈號反應是否正常。

Test Research, Inc.

10 TR7710 Series User Guide – Hardware

圖 13：燈號與蜂鳴器診斷介面

 PLC 頁籤設定—I/O 診斷
