Test Research, Inc. TR7710 Series User G uide – Hardware 11 圖 14 ： I/O 診斷介面  減速與停板感測器：測試減速與停板感測器電源是否正常顯示，打勾時感測器會亮綠燈。  條碼觸發訊號：手動下觸發訊號讓硬體條碼器打光取像。  夾板：測試夾板是否正常。  右定位銷感測器：測試右邊位銷感測器動作是否正常。  左定位銷感測器：測試左邊位銷感測器動作…

Test Research, Inc.

10 TR7710 Series User Guide – Hardware

圖 13：燈號與蜂鳴器診斷介面

 PLC 頁籤設定—I/O 診斷

Test Research, Inc.

TR7710 Series User Guide – Hardware 11

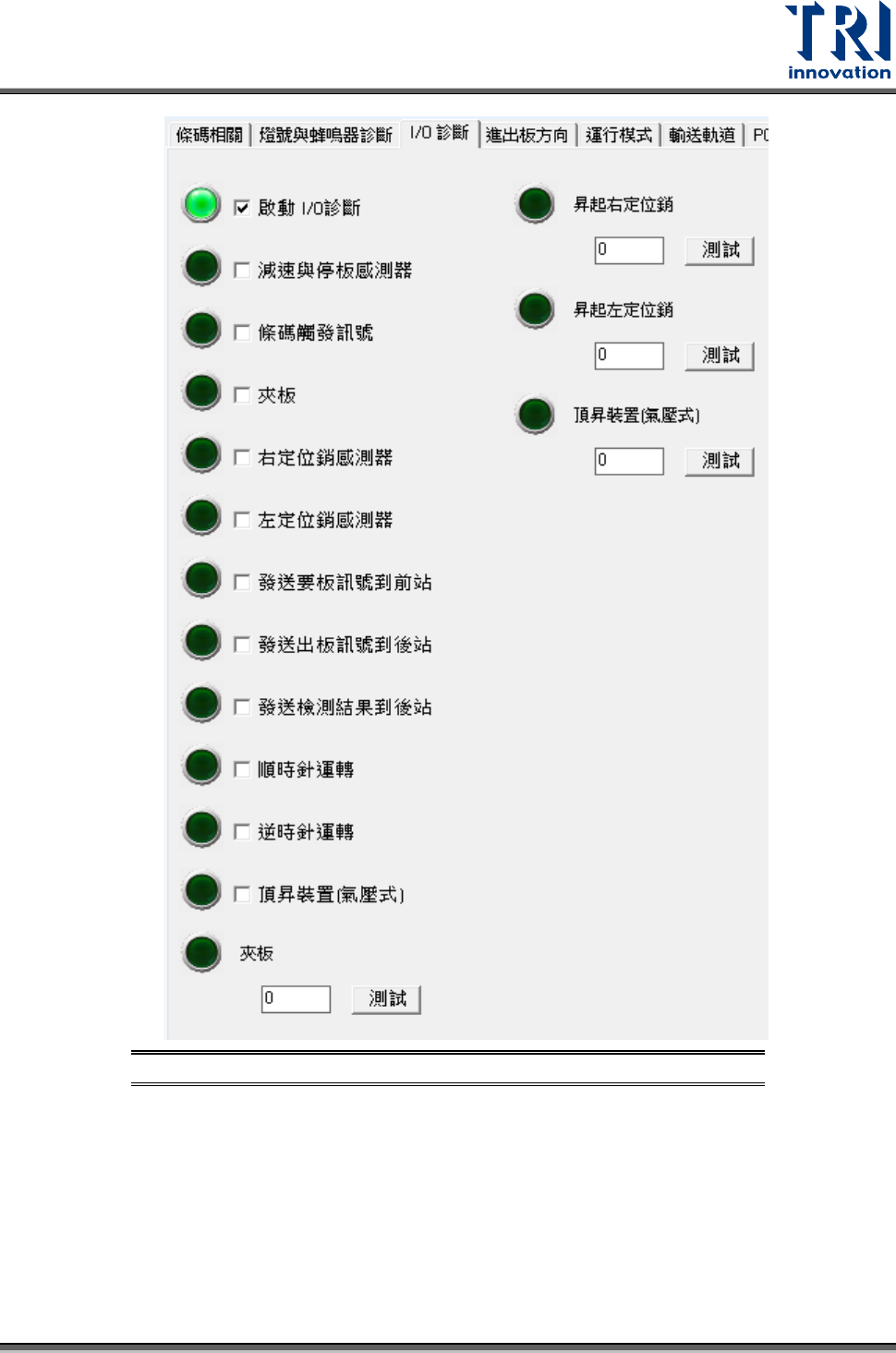

圖 14：I/O 診斷介面

 減速與停板感測器：測試減速與停板感測器電源是否正常顯示，打勾時感測器會亮綠

燈。

 條碼觸發訊號：手動下觸發訊號讓硬體條碼器打光取像。

 夾板：測試夾板是否正常。

 右定位銷感測器：測試右邊位銷感測器動作是否正常。

 左定位銷感測器：測試左邊位銷感測器動作是否正常。

 發送要板訊號到前站：此時 Port1 黑綠線為短路訊號跟前站要板。

Test Research, Inc.

12 TR7710 Series User Guide – Hardware

 發送出板訊號到後站：此時機台判斷 Port2 黑綠線是否為短路訊號將板子送出。

 發送檢測結果到後站：發送不良訊號到後站，可接紅藍訊號線分好壞板。

 順時針運轉：皮帶順時針運轉測試。

 逆時針運轉：皮帶逆時針運轉測試。

 頂昇裝置：測試頂昇裝置運作是否正常，需安裝頂昇模組且一般設定中頂昇裝置需勾

選才有作用。

 夾板：夾板測試，可輸入次數來測試夾板動作是否正常。

 PLC 頁籤設定— 進出板方向

可設定左進左出、左進右出、右進左出、右進右出四種方向

圖 15：進出板方向介面

 PLC 頁籤設定— 運行模式
