Test Research, Inc. TR7710 Series User G uide – Hardware 13 圖 16 ：運行模式介面  連線模式：一般生產模式，可增加設定通過模式及抽測模式。  通過模式：不檢測直接通過，當軌道使用。  抽測模式：一般為產線生產來不及檢測時可採取抽測模式，可設定通過幾片、測試幾片來減輕生產線負擔或兩機台串連時使用。  抽測模式 -- 通過片數：設定通過片數數量 …

Test Research, Inc.

12 TR7710 Series User Guide – Hardware

 發送出板訊號到後站：此時機台判斷 Port2 黑綠線是否為短路訊號將板子送出。

 發送檢測結果到後站：發送不良訊號到後站，可接紅藍訊號線分好壞板。

 順時針運轉：皮帶順時針運轉測試。

 逆時針運轉：皮帶逆時針運轉測試。

 頂昇裝置：測試頂昇裝置運作是否正常，需安裝頂昇模組且一般設定中頂昇裝置需勾

選才有作用。

 夾板：夾板測試，可輸入次數來測試夾板動作是否正常。

 PLC 頁籤設定— 進出板方向

可設定左進左出、左進右出、右進左出、右進右出四種方向

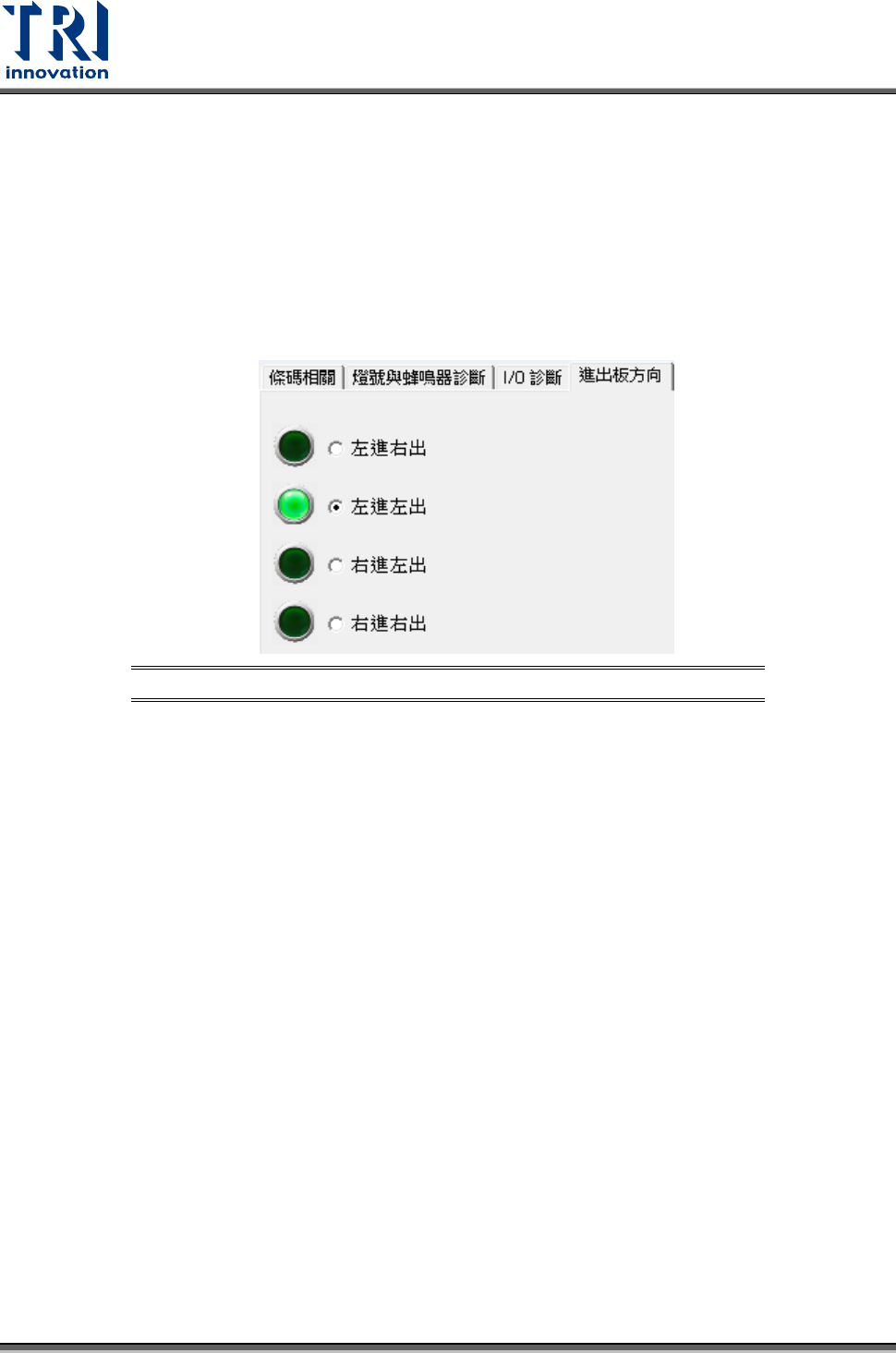

圖 15：進出板方向介面

 PLC 頁籤設定— 運行模式

Test Research, Inc.

TR7710 Series User Guide – Hardware 13

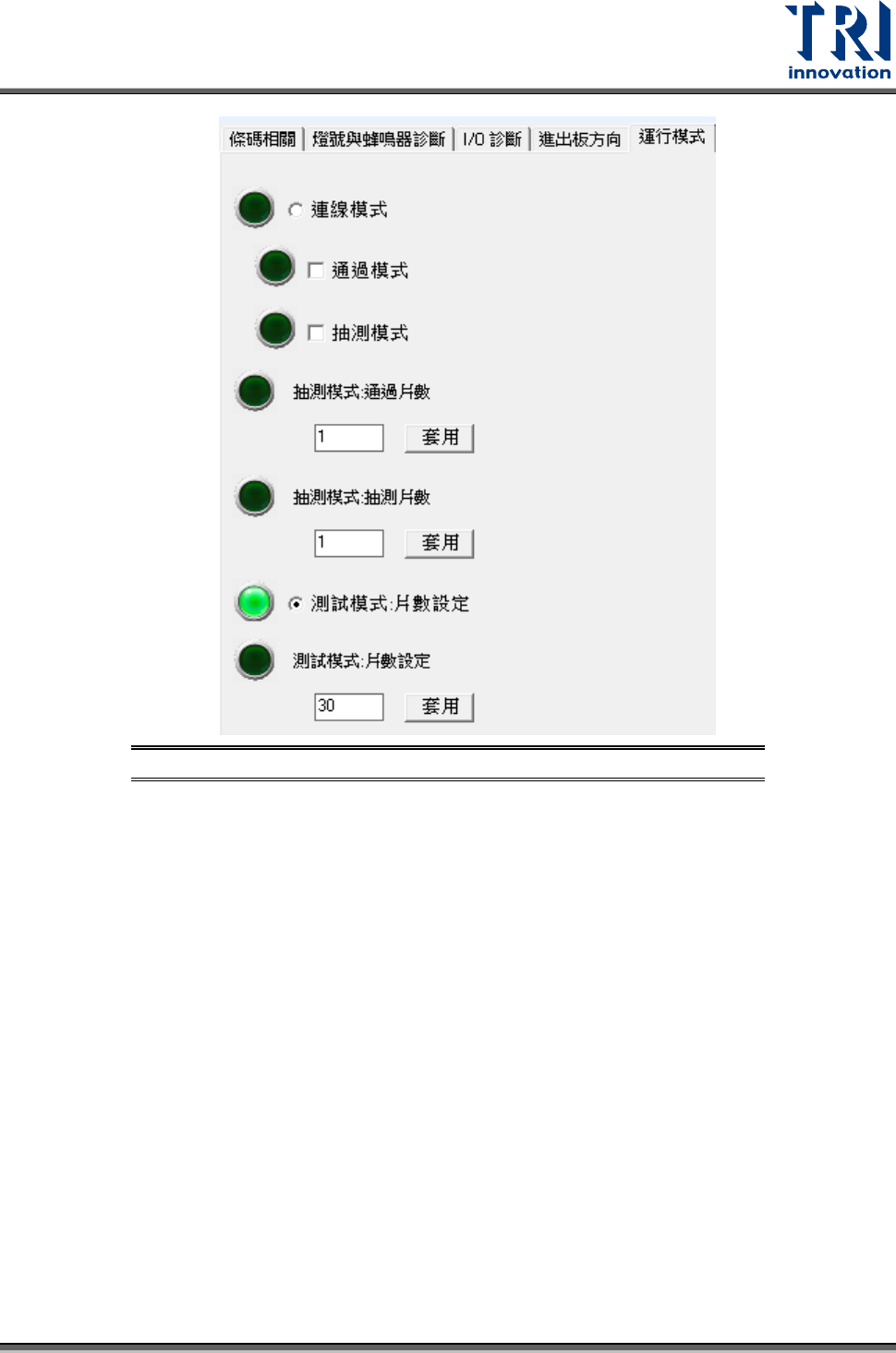

圖 16：運行模式介面

 連線模式：一般生產模式，可增加設定通過模式及抽測模式。

 通過模式：不檢測直接通過，當軌道使用。

 抽測模式：一般為產線生產來不及檢測時可採取抽測模式，可設定通過幾片、測試幾

片來減輕生產線負擔或兩機台串連時使用。

 抽測模式--通過片數：設定通過片數數量。

 抽測模式—抽測片數：設定抽測片數數量。

 測試模式：方向設定僅左進左出或右進右出，重複測試使用。

 測試模式—片數設定：可設定測試次數，如設定 0 次則代表無限次數。

 PLC 頁籤設定—輸送軌道

Test Research, Inc.

14 TR7710 Series User Guide – Hardware

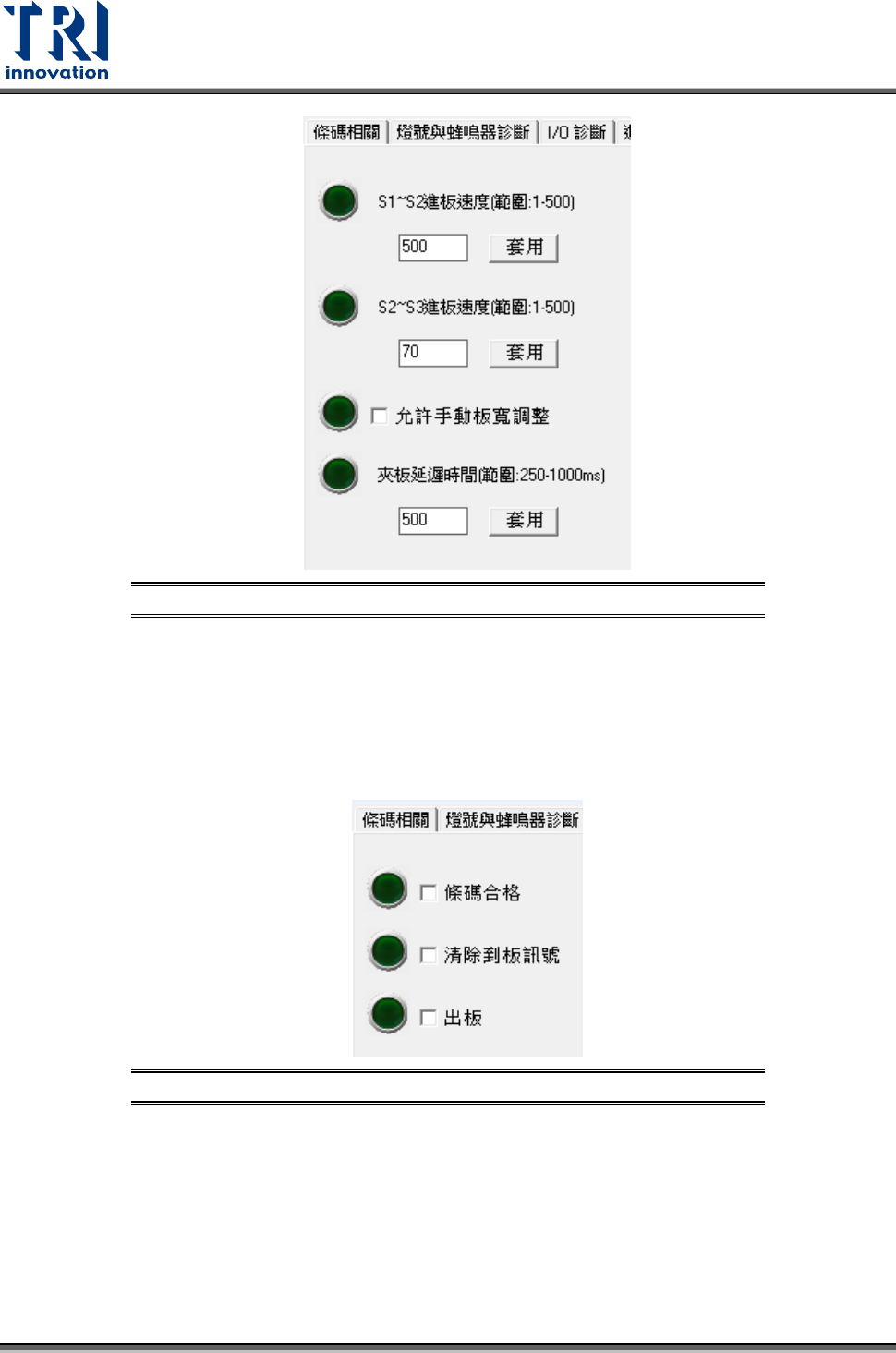

圖 17：輸送軌道介面

 進板速度(S1~S2)：設定進板到減速感測器的速度。

 進板速度(S2~S3)：設定減速到夾板感測器的速度。

 手動板寬調整：此機台預設為自動板寬，如須手動調整則需將此功能開啟。

 夾板延遲時間：機板到定位後夾板的延遲時間。

 PLC 頁籤設定—PC_PLC I/O 診斷

圖 18：PC_PLC I/O 診斷介面

 條碼合格：將條碼檢查以合格訊號輸出。

 清除到板訊號：將到板訊號清除。

 出板：將板子送出。

 PLC 頁籤設定—監控中心
