圖 17：輸送軌道介面

 進板速度(S1~S2)：設定進板到減速感測器的速度。

 進板速度(S2~S3)：設定減速到夾板感測器的速度。

 手動板寬調整：此機台預設為自動板寬，如須手動調整則需將此功能開啟。

 夾板延遲時間：機板到定位後夾板的延遲時間。

 PLC 頁籤設定—PC_PLC I/O 診斷

圖 18：PC_PLC I/O 診斷介面

 條碼合格：將條碼檢查以合格訊號輸出。

 清除到板訊號：將到板訊號清除。

 出板：將板子送出。

 PLC 頁籤設定—監控中心

Test Research, Inc.

TR7710 Series User Guide – Hardware 15

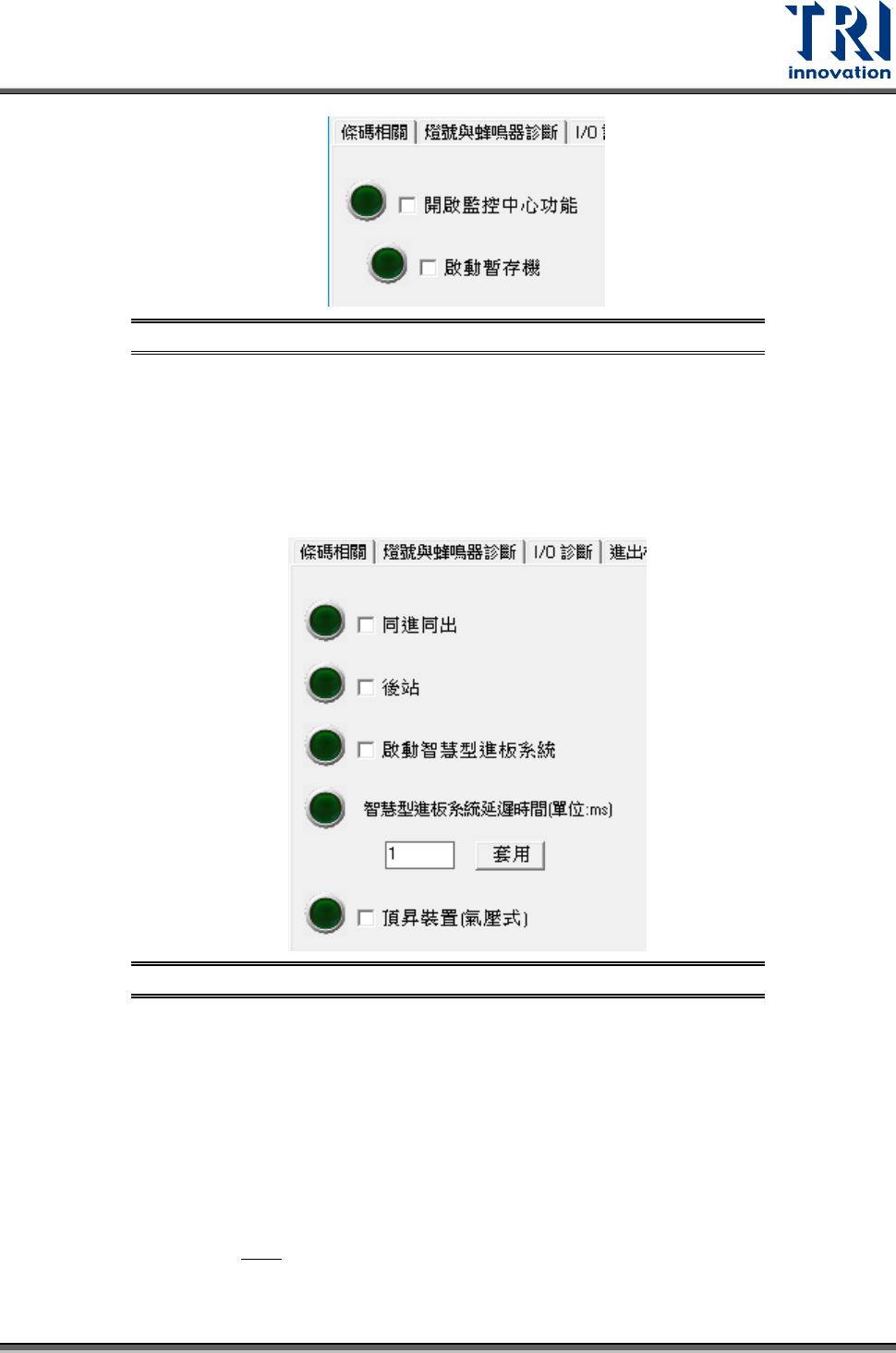

圖 19：監控中心介面

 開啟監控中心功能：此功能為一台維修站對多台主機覆判功能，當維修站覆判後的結

果為良品時，則板子往下一站流，若為不良則收在不良的 Magazine 中，此功能為選配。

 啟動暫存機：因為需要等操作員覆判，所以檢測完的板子會有延遲的時間，所以一般

建議機台外部外接一段軌道讓板子可暫存，等維修站訊號在決定收或往下一站流，如

果有暫存機時請勾選該選項。

 PLC 頁籤設定—一般設定

圖 20：一般設定介面

 同進同出：檢測完成出板的同時，同步下要板訊號讓進出板同時作動，可節省進出板

時間，如使用此功能再搭配條碼時，需使用預讀條碼功能，否則條碼會對應不上。

 後站：設定是否有後站（外接軌道），如無時當出板時，板子僅會停在出板感測器

（S4）上，等待操作員將板子取走。

 兩段式進出板：當板子大於機台可測試尺寸時，可分開製作兩個程式，分兩次檢測。

此功能尚未完備。

 啟動智慧型進板系統：當勾選此選項後，系統會利用光學計算最佳的停板位置，並在

進板後自動移動到該位置。

− 智慧型進板延遲時間：設定智慧型進板到定位時夾板的延遲時間。

 頂昇裝置：開啟頂昇裝置，需有安裝才有作用。

Test Research, Inc.

16 TR7710 Series User Guide – Hardware

3.2 調整板寬

圖 21：板寬設定

 測量單位：可區分為英吋及公厘

 專案資訊：專案寬度為儲存在專案內的板寬資訊

 軌道調整方法：

− 光學：利用軌道上預先製作的光學點，利用光學頭移動去向可計算出目前軌道寬

度值，不需要將軌道復歸至原點再調整至所設定寬度，可節省軌道調整時間。

 輸送軌道訊息

− 電路板寬度：共區分上下兩部份，上半部為從現有板寬直接計算出來顯示，下半

部為欲調整的軌道寬度，通常為機板寬度。

− 板寬誤差值：如果軌道寬度直接設定為板子寬度會造成無法進板情形，所以設定

進板的公差，這樣每次只需輸入板子寬度即可直接調整。

− / ：可微調整板寬值，每次增減 1 mm。

 手動：此機型預設為自動板寬機制，如需手動調整可以在這邊開啟該功能並手動調

整，當調整完後將此功能關閉後，會出現自動計算板寬的畫面如下圖，
