3.2 調整板寬

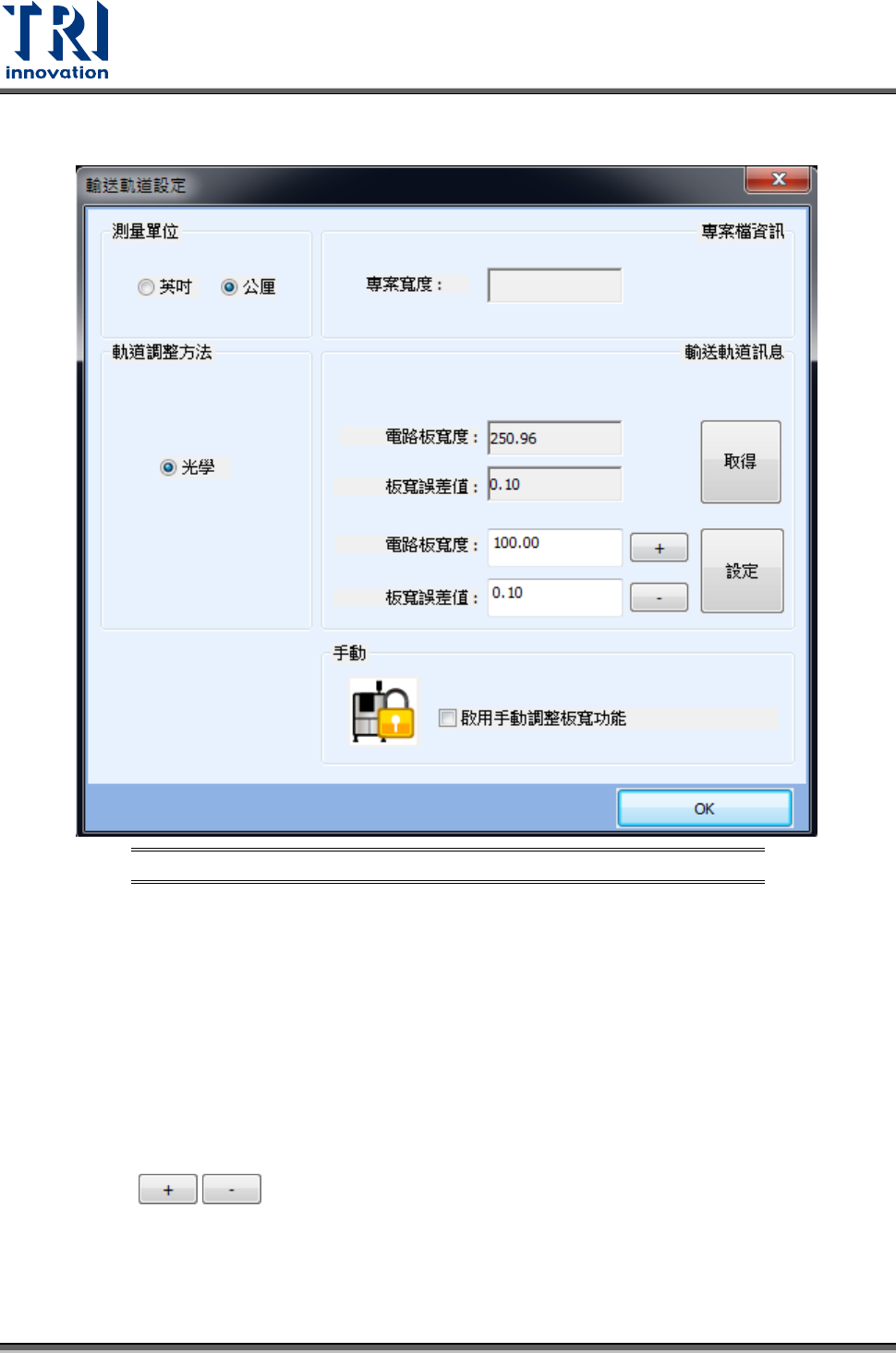

圖 21：板寬設定

 測量單位：可區分為英吋及公厘

 專案資訊：專案寬度為儲存在專案內的板寬資訊

 軌道調整方法：

− 光學：利用軌道上預先製作的光學點，利用光學頭移動去向可計算出目前軌道寬

度值，不需要將軌道復歸至原點再調整至所設定寬度，可節省軌道調整時間。

 輸送軌道訊息

− 電路板寬度：共區分上下兩部份，上半部為從現有板寬直接計算出來顯示，下半

部為欲調整的軌道寬度，通常為機板寬度。

− 板寬誤差值：如果軌道寬度直接設定為板子寬度會造成無法進板情形，所以設定

進板的公差，這樣每次只需輸入板子寬度即可直接調整。

− / ：可微調整板寬值，每次增減 1 mm。

 手動：此機型預設為自動板寬機制，如需手動調整可以在這邊開啟該功能並手動調

整，當調整完後將此功能關閉後，會出現自動計算板寬的畫面如下圖，

Test Research, Inc.

TR7710 Series User Guide – Hardware 17

圖 22：自動計算板寬畫面
