TR7710 Series User Guide – Hardware 17

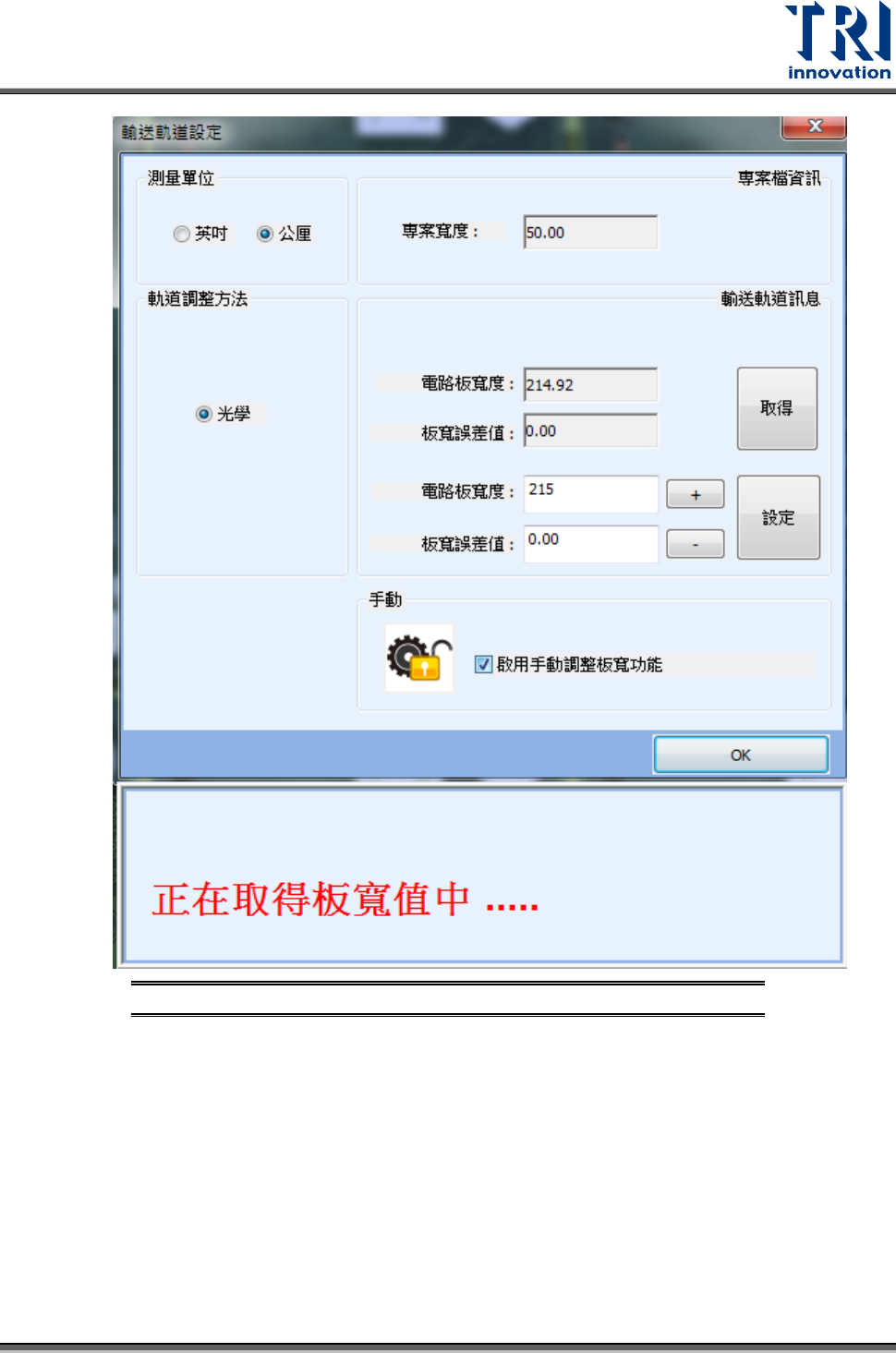

圖 22：自動計算板寬畫面
Test Research, Inc.
TR7710 Series User Guide – Hardware 19
4 輸送帶
4.1 架構及功能
輸送帶主要功能在於帶動 PCB 完成進出板的動作。在機台長期運行之下，可能因人為因素造
成輸送帶未完全落於從動軸上，建議使用者在使用機台時，能注意前後輸送帶是否落於從動軸
上，可增加輸送帶的使用壽命；若需更換皮帶，需鬆開如下圖所標示的皮帶輪，然後將皮帶取
下。更換上新的皮帶並套上皮帶輪後，再調整皮帶輪的位置，使皮帶處於最佳的運作狀態。

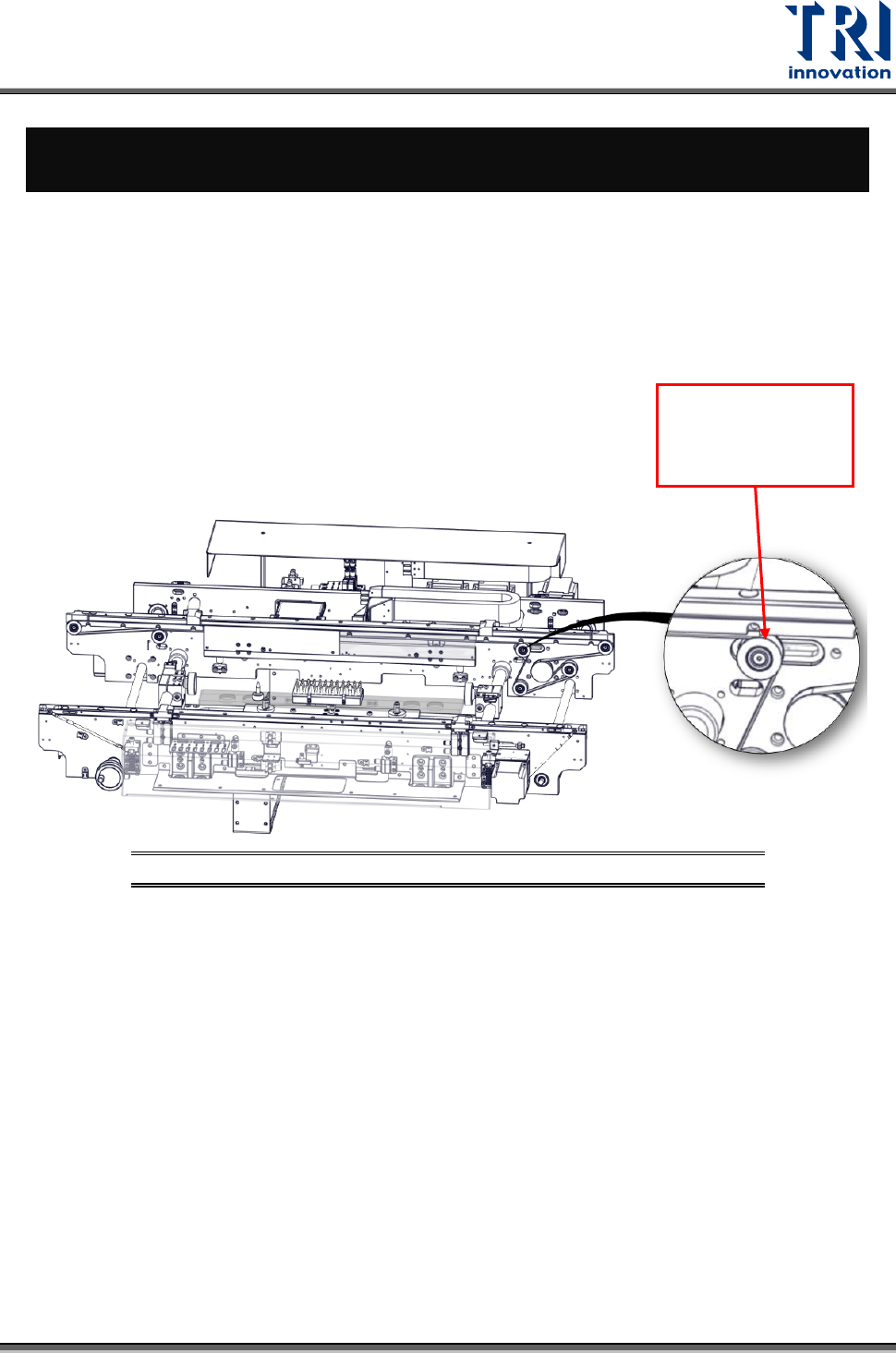

圖 23：調整皮帶鬆緊度
鬆開皮帶輪，左右
移動來調整皮帶鬆
緊度
