Test Research, Inc.
22 TR7710 Series User Guide – Hardware
4.3.1 前站連接方式
PORT1 – UP LINE
Y104
Black (1) / Green (2)
Ready
X8A
Red (3) / Blue (4)
Board Available
X8B
Yellow (5) / White (6)
Spare
於設備後方電源插座之下方，有一 I/O PORT1，接上連接線，線頭部分共有三組不同顏色，兩
兩分開的三接頭，分別為黑綠接頭(AOI 向前站送要板訊號)，紅藍接頭(前站向 AOI 送出到板訊
號)，與黃白接頭(預留的輸入端)。一般情況，將黑綠接頭與前站得要板訊號接頭相結合即可。

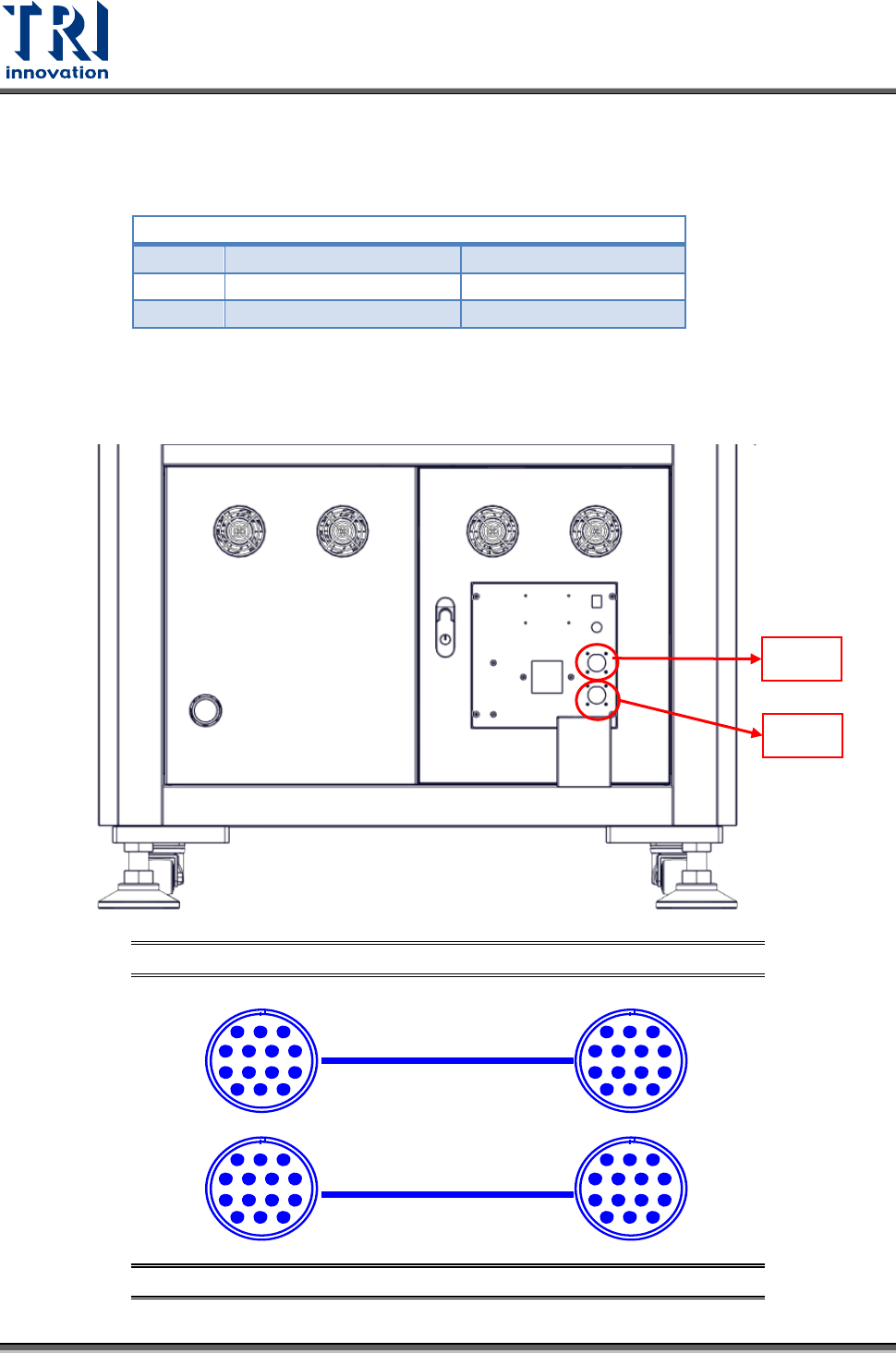

圖 27：前後站接線位置
圖 28：前後站訊號線示意圖
PIN1~PIN6
1 2 3
4 5 6 7
8 9 10 11
12 13 14
PIN1~PIN6
1 2 3
4 5 6 7
8 9 10 11
12 13 14
1 2 3
4 5 6 7
8 9 10 11
12 13 14
1 2 3
4 5 6 7
8 9 10 11
12 13 14
前站
後站
Test Research, Inc.
TR7710 Series User Guide – Hardware 23
4.3.2 後站連接方式
PORT2 – DOWN LINE
X98
Black (1) / Green (2)
Ready
Y106
Red (3) / Blue (4)
Board Available
Y105
Yellow (5) / White (6)
OK: Short; NG: Open
於設備後方電源插座之下方，有一 I/O PORT2，接上連接線，線頭部分共有三組不同顏色，兩
兩分開的三接頭，分別為黑綠接頭(AOI 接收後站的要板訊號)，紅藍接頭(AOI 向後站送出到板
訊號)，和黃白接頭(AOI 向後站送出良板與不良板的訊號)。

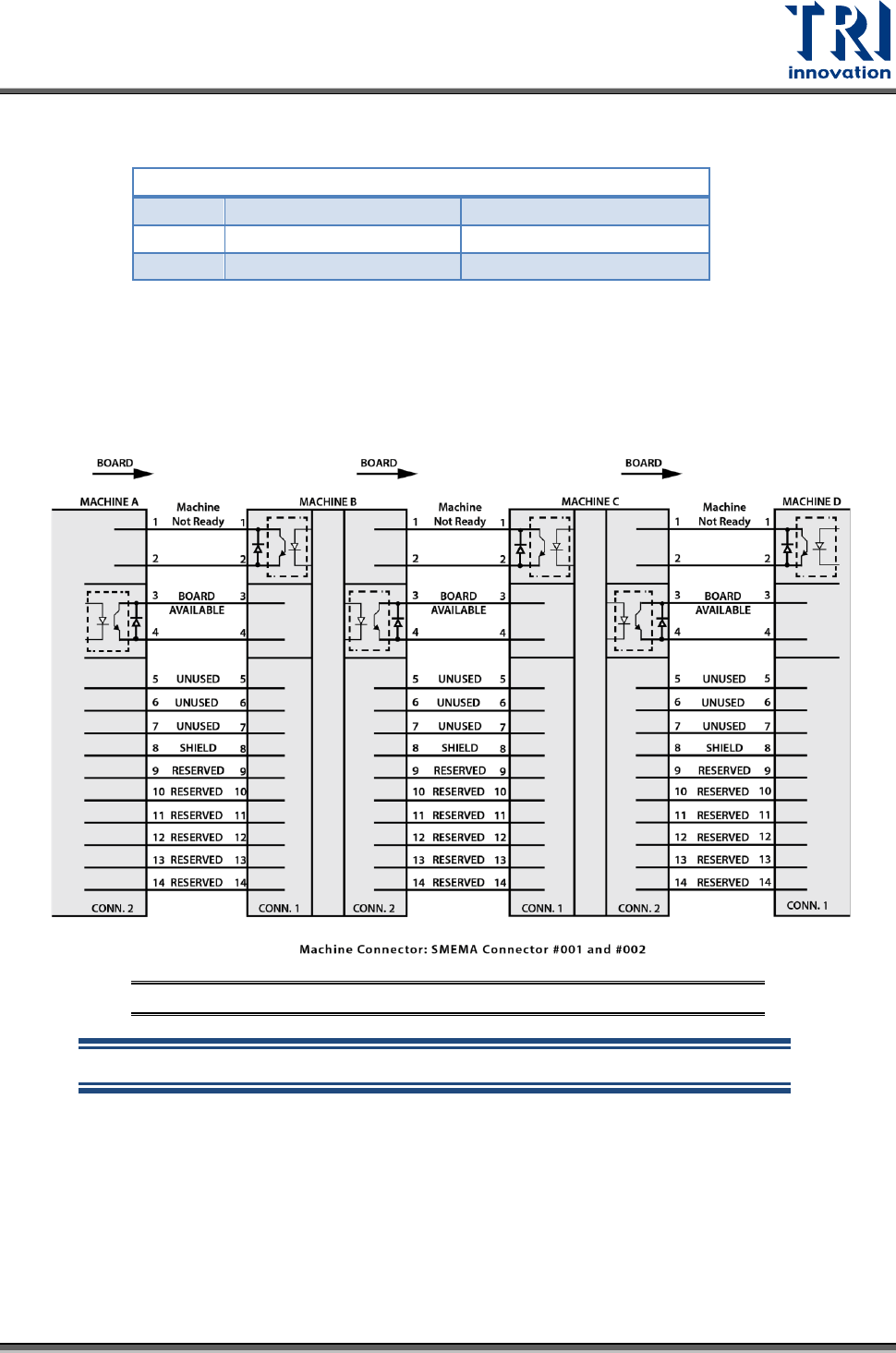

標準的 SMEMA 信號連線如下圖：
圖 29：標準 SMEMA 信號連線圖
註： 以上連接接點皆為一乾接點，故無正負極性之分。
