Test Research, Inc.
TR7710 Series User Guide – Hardware 25
5 電控盤
5.1 架構及功能

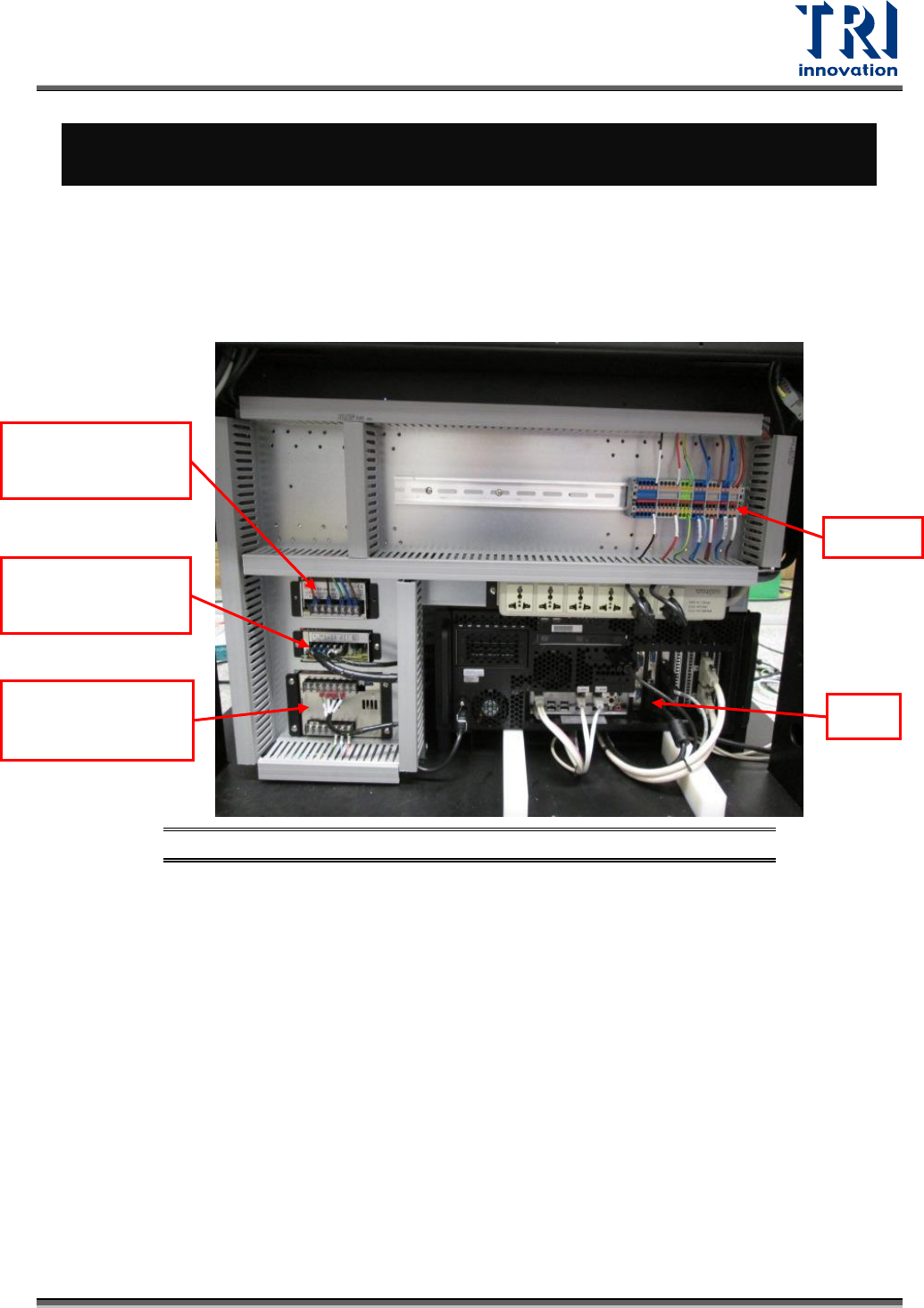

5.1.1 前下門內部配置
機台前下內部的配置如下圖所示。
圖 30：前下門內部配置
LED控制面板電源
供應器(55V)
主機
LED控制面板電源
供應器(24V)
端子台
機台電源供應器
(24V)
Test Research, Inc.
26 TR7710 Series User Guide – Hardware

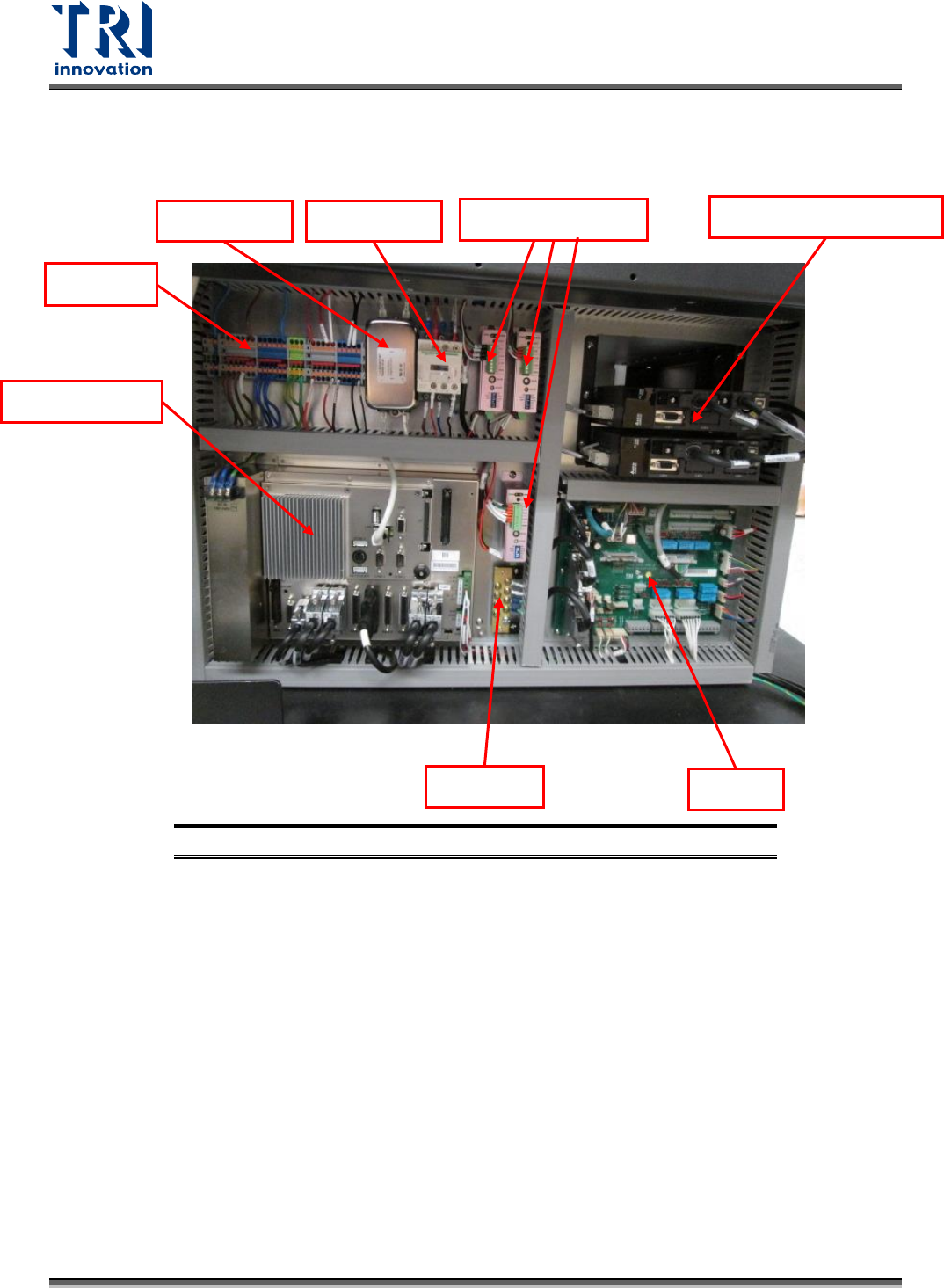

5.1.2 後下門內部配置
機台後下內部的配置如下圖所示。
圖 31：後下門內部配置
備註：最下方的步進馬達為自動板寬使用，另外兩個為輸送馬達使用。
濾波器
可程式控制器
XY平台伺服馬達驅動器
模組板
步進馬達驅動器
端子台
電磁接觸器
接地銅排
