Bedienungsanleitung:
Hinweis:
Bitte lesen Sie die Anweisungen sorgfältig, bevor Sie die Maschine benutzen.
Vor dem Einsatz:
1. Aufladen:
Dieses Ladegerät und die Maschine müssen zusammen verwendet werden. Es ist verboten, andere Ladegeräte zu benutzen. Diese
Maschine ist mit einem Schutzkreis ausgestattet. Wenn die Batterie niedrig ist, wird der Schutzkreis eingeschaltet und die Maschine
stoppt das Drehen.
Die Maschine kann heiß sein in einer Umgebung mit hohen Temperatur oder nach einer langen Zeit der Nutzung. Bitte laden Sie es nicht
immediately.Recharging nach Kühlen der Batterie wird die Lebensdauer der Batterie verkürzen oder verursachen es zu heiß sein, um
wieder aufzuladen.
Wenn die Maschine zum ersten Mal geladen oder lange nicht genutzt wird, kann der Wirkungsgrad des ersten Ladegeräts nur etwa 60%
betragen, und der Akku-Wirkungsgrad kann erst nach 2-3 Zeitfahren des Lade-und Entladens 100% erreichen.
2. Installation / Entfernung des Akkupacks （siehe Abbildung a）:
Um den Akku zu entfernen, drücken Sie die Taste vor dem Akku und ziehen Sie es heraus. Um den Akku einsetzen, drücken Sie einfach in
die Maschine und vermeidet es zu übertreiben.
A
C
B
D
E
1/2" Quadratischer Kopf
1
2
中文
EN DE RU KO PT JA ES
51074
29
Vorgang:
1. Start / Schließen （siehe Abbildung B）:
Halten Sie den Schalter （1）, wobei die Maschine startet und stoppt die Maschine zu arbeiten, wenn es freigegeben wird.
2. Vermittlungsmaschine:
Die Kraft, die auf den Schalter angewendet wird, kann die Drehgeschwindigkeit verändern. Der Änderungsbereich liegt zwischen 0 und
den maximalen Geschwindigkeit, mit geringer Kraft, mit niedriger Geschwindigkeit, und einfach den Ausgang Bohrer zu steuern. Nach
einem stabilen und zuverlässigen Start-drücken Sie den Schalter ausreichend, um eine schnellere Geschwindigkeit zu erreichen.
3. Geschwindigkeitsgangwahl （siehe Abbildung C）:
Bei Verwendung der Anlage wird erste der Gang ausgewählt, anschließende wird die Drehung mittels Schalter gesteuert; Bei
Werkseinstellung wird die Drehung der Anlage in höchste Gang eingestellt. Ganganzeige （6） Insgesamte werden 3 Lampen ausgerüstet.
Beim höchst Gang sind alle 3 Lampen beleuchtet. Beim Mittelgang wird die Beleuchtung von 2 Lampen vorgesehen. Eine beleuchtete
Lampe bedeutet den Status „niedrigen Gang": Bei Schaltung wird den Knopf gedrückt. Ein Druck auf den Knopf ist für Wechsel von einem
Gang erforderlich.
Warnung:
Drücken Sie den Schalter nicht für eine lange Zeit sanft, um mit niedriger Geschwindigkeit zu arbeiten, sonst kommt es zu einer
Überhitzungsreaktion innerhalb der Maschine. Ändern Sie nach jedem Stopp den Drehzahlbereich der Maschine.
4. Schalterverriegelung （siehe Abbildung d）:
Der Schalter hat die Funktion der Verriegelung und des Schutzes, was vorteilhaft ist, um den Fehler zu reduzieren, den elektrischen
Handbohrer zu starten, wenn er nicht in Gebrauch ist. Justieren der Lenkhebel （2） in die Mittelstellung und die Maschine blockieren.
5. Änderung der Drehrichtung （siehe Abbildung d）:
Positiver wiederum: push des Lenkhebel （2） bis zum Ende （nach links） mit der Markierung „" ", die verwendet werden können bohren
und einschrauben. Umgekehrt: die Seite der Lenkung des Hebels drückt die Bezeichnung „" " am Ende （nach rechts） eingesetzt
werden kann, um die Schraube zu lösen oder drehen.
Warnung:
Die Maschine kann erst dann die Richtung ändern, wenn sie vollständig stationär ist.
6. Installation oder Entfernung von Stromquelle （siehe Abbildung e）:
Hinweis:
Bei der Installation oder das Futter zu entfernen, stellen Sie sicher, dass die Maschine ausgeschaltet ist und das Batteriepaket
entfernt wird.
1）Keine Typ O-Ringe und Stifte:
a）Montagehülse: drücken sie auf dem Platz Antriebskopf （1） des Werkzeugs, bis es vollständig in Position.
b）Demontieren Sie die Hülse: einfach entfernen.Pat leicht, wenn nötig.
2）mit Typ-O-Ringe und Stifte:
a）Montagehülse: Entfernen des O-Rings aus der Nut, entfernen Sie den Stift aus dem Schlitz und legt den Stift auf dem
quadratischen Antriebskopf （1）, um das Loch auf der Felge mit dem Loch in dem quadratischen Antriebskopf auszurichten,
vorbei an den Stift durch das Loch in der Walze und der quadratischen Antriebskopf （1）, und dann den O-Ring in die
中文
ENDERUKOPTJAES
51074
30
ursprünglichen Position in der Nut bewegen, zurück, um den Stift zu befestigen.
b） Demontieren Sie die Hülse: Befolgen Sie bitte die umgekehrten Installationsschritte.
Warnung:
Achten Sie vor dem Start der Maschine darauf, dass der Schraubenzieherkopf durch den Chuck komplett fixiert ist.
7. Arbeitsscheinwerfer:
Die Maschine hat ein Beleuchtungarbeitslicht: Wenn der Schalter mit der Maschine betätigt wird, ist die Beleuchtung eingeschaltet;
geben Sie, das Licht wird verzögert bis zum 15 Sekunden, um auszulöschen frei.

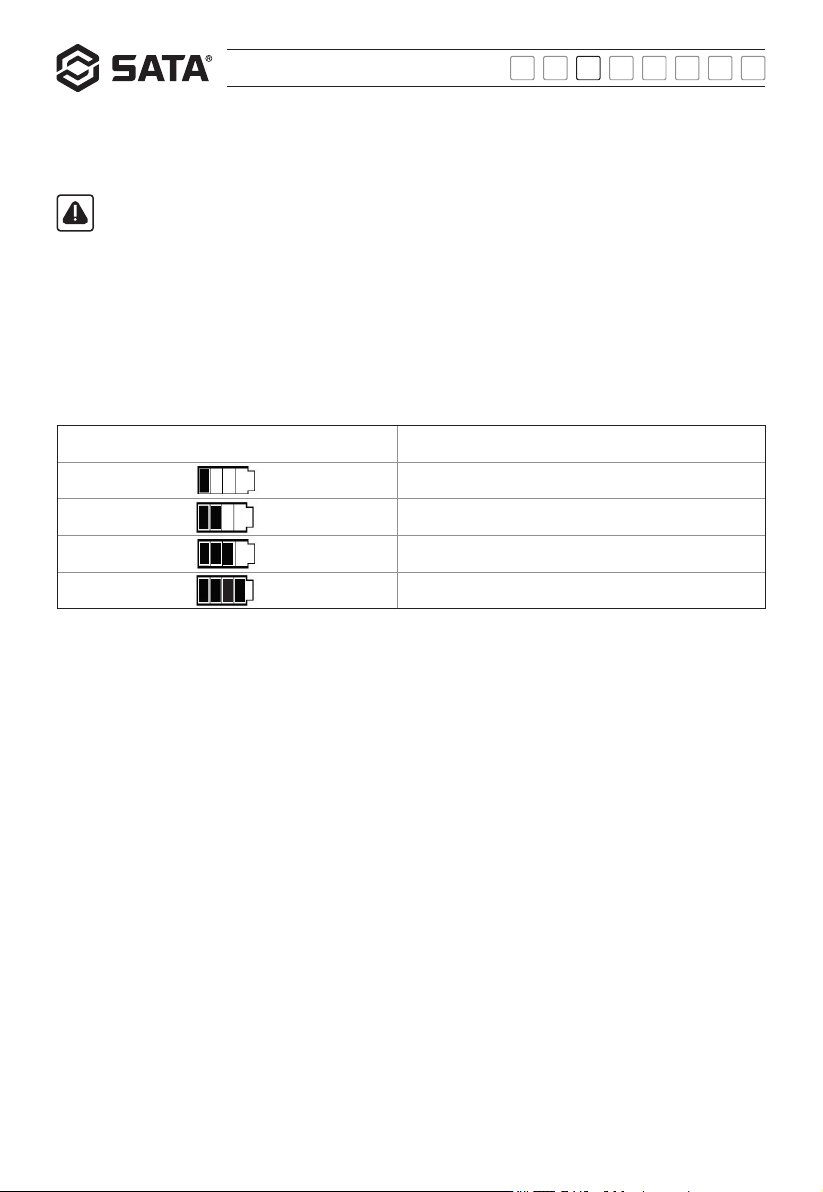

8.Batterieleistungsanzeige:
Drücken Sie den Maschinenschalter und die Leistungsanzeige wird für 5 Sekunden eingeschaltet sein, um die verbleibende Leistung des
Batteriepacks nach der folgenden Tabelle zu bestimmen.
LED-Lampen-Display Restkraft
0-25%
25-50%
50-75%
75-100%
9.Betrieb:
Achten Sie darauf, den Akku vollständig an seinem Platz zu sperren, wenn Sie es einsetzen, oder es kann versehentlich aus dem
Werkzeug fallen und zu Verletzungen selbst oder andere. Halten Sie das Werkzeug fest, und setzen das Scharnier oberhalb der Schraube
oder Mutter, die Maschine öffnen und die Fixierlöcher auf der entsprechende Befestigungsstartzeit.
Das geeignete Zementierung Drehmoment kann abhängig von der Art oder Größe des Riegels abhängig, das Material für das Zementieren
Teil erforderlich ist, usw. Im Großen und Ganzen länger die die Befestigungszeit ist, desto größer ist das Drehmoment.
Hinweis:
Richten Werkzeug Schraube oder Mutter.
Das Anziehdrehmoment ist zu groß, um die Schraubenmutter oder des Bolzens zu beschädigen, sicher sein zu versuchen, bevor Beginn
der Arbeiten die entsprechende Befestigungszeit für die Schraube oder Mutter zu bestimmen.
Wenn das Werkzeug kontinuierlich, bis die Batterie Batterie erschöpft ist funktioniert, sollte das Werkzeug für 15 Minuten unterbrochen
werden, und die Batteriezelle aufgeladen sollte weiterhin das Kompakt Drehmoment durch die folgenden Faktoren beeinflusst betreiben.
Nach dem Anziehen sollte man unbedingt mit einem Drehmomentschlüssel das Drehmoment bestätigen.
1）Wenn die Batterie aus der Batterie ausgeführt wird, wird der Spannungsabfall, und das Drehmoment wird reduziert.
2）Ärmel
a）Die Verwendung falscher Abmessungen werden in einer Reduzierung des Drehmoments führen konsolidierten.
b）Die verschlissene （hexagonal oder rechteckiger Endabnutzungsoberfläche） verringert das Anzugsmoment.
3）Bolzen
a）Obwohl der Drehmomentkoeffizient und Schrauben der gleichen Sorte sind, variiert die erforderliche Anzugsmoment
entsprechend ihrem Durchmesser.
b）Auch wenn der Durchmesser der Schraube gleich ist, variiert das erforderliche Anzugsdrehmoment entsprechend dem Grad
seiner Drehmomentkoeffizienten und seiner Länge.
