TR 7 DN 使用说明书 1-4 1-4- 2 托盘收纳部的名称 ＜存储箱（ TR7DN 用）＞ ① 托盘存储箱 主体 ② 存储箱把手 ③ 存储箱安全 门 ④ 开关安全门 （用于防止 托盘座板滑出的 选购项） ⑤ 托盘座板定 位导轨 1 4 2 3 5
TR7DN 使用说明书
1-3
1-4 各部分的名称

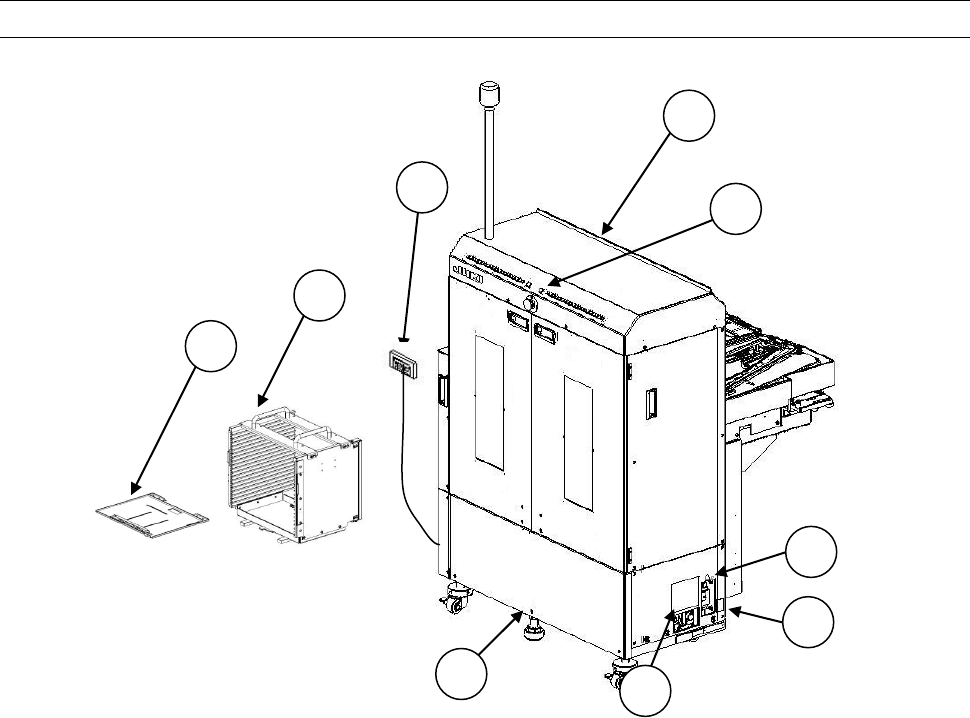

1-4-1 整体图
①
矩阵托盘服务器主体
⑥
紧急停止开关
②
存储箱（托盘座板收纳部）
⑦
高度调节脚
③
托盘座板
⑧
额定名牌
④
维护检修用电源开关
⑨
供气口
⑤
操作盘
1
2
4
6
7
3
5
8
9
TR7DN 使用说明书
1-4
1-4-2 托盘收纳部的名称
＜存储箱（TR7DN 用）＞
① 托盘存储箱主体
② 存储箱把手
③ 存储箱安全门
④ 开关安全门（用于防止托盘座板滑出的选购项）
⑤ 托盘座板定位导轨
1
4
2
3
5
TR7DN 使用说明书
1-5
1-5 安全功能
1-5-1 紧急停止
一按紧急停止开关，电动机的驱动电源即被切断，使动作停止。
同时，操作盘的操作也不能再进行。
要解除紧急停止状态，请先消除引起紧急停止的原因，之后再将紧急停止开关向右转。
1-5-2 护罩打开
装置的开闭部分是必须注意安全的地方，本装置的开闭部分有门（2 个）。
如果 2 个门都开着，或者其中一个门开着，电动机的驱动电源即被切断，成为脱机状态。
1-5-3 联锁
本装置的标准配备，配备有联锁装置安全装置。
联锁装置，是指从内部锁定的机构，使存储箱护罩和门在装置运行中间不被打开。
基本上是在联机状态下锁定生效，在脱机状态下锁定解除。
锁定生效及锁定解除的时机如下。
<锁定生效>
・联机状态
・示教时
・手动返回原点时
<锁定解除>
・脱机状态
・可补充元件时
紧急停止开关
