TR7DN 使用说明书
1-7
1-7 术语集
DTS(Dual Tray Server)
直接设置在贴片机后侧供料器台架，以托盘为单
位向贴片机供给元件的元件供给装置。
有上下 2 块能够设置托盘的板（顶板），其中
一块板向贴片机供给元件时，可向另一块板补充
元件。
这种机型有 TR-1SNR/1EB。
MTC(Matrix Tray Changer)
将装在托盘里的元件放到滑梭上供贴片机使用
的元件供给装置。
代表性的机型有 TR6SNR/6SNV/6DNR/6DNV。
MTS(Matrix Tray Server)
设置在贴片机后侧，以托盘为单位向贴片机供给
元件的元件供给装置。
代表性的机型有：TR7DN，TR5SNR/5SNX，
TR5DNR/5DNX
上载（
Upload
）
指把 MTC/MTS 端的程序数据发送到贴片机端。
反之，把贴片机端的程序数据发送给 MTC/MTS
称作「下载」。
异型元件
(Non-uniform shape component)
1 个元件内有多种尺寸的引脚或球，或其间距不
等的元件（IC）。
初始化
(Initialize)
指返回原点。
使用原点传感器寻找各轴（X，Y，Z）的原点。
脱机
(Off-Line)
与贴片机的通讯被切断的状态。
联机
(On-Line)
与贴片机的通讯被确立的状态。
存储箱
(Stacker)
收纳托盘的箱子，最多收纳 20 层(TR7DN，
TR5SNR/5SNX/5DNR/5DNX，
TR6SNR/6SNX/6SNV)或 15 层
(TR6DNR/6DNX/6SNV)。（参见「1-4-2 托盘
收纳部的名称」）
将装有元件的托盘收纳在存储箱里，安装到
MTC/MTS 上。
下载
(Download)
指把贴片机端的数据发送给 MTC/MTS。反之，
把 MTC/MTS 端的数据向贴片机一方发送称作
「上载」。
示教
(Teaching)
在目视确认下，依次移动吸附坐标，记录动作。
由于 MTS 是使用贴片机的 Head 直接吸取，所
以要在贴片机端进行示教。
托盘
(Tray)
在矩阵形状的框格内排列，配置元件以供贴片机
使用的板。
（参见「3-1-2 托盘的安装」）
手持式操作盘
(Handheld
操作盘
)
操作时拿在手上进行示教的装置。
（参见「2-1 操作盘」）
不间断运行模式
(Nonstop mode)
备有双重供给线，生产过程中即使发生元件用
尽，也能不中断生产而补充元件的机构。
贴片机
(Mounter)
将 MTC/MTS 供给的元件等贴装到基板上的装
置。
TR7DN 使用说明书
2-1
2
操作部分的说明
2-1 操作盘
＜TR7DN 用手持操作盘＞
为防止对人体的伤害，操纵手持式操作盘期间，请勿将手伸入机器内
部，或把脸，头靠近机器。
键的名称
功能
・将装置切换到联机状态或脱机状态时使用。
・联机状态时LED亮灯。
・要移动到前一菜单时使用。
・要增加输入的元件数时使用。
・要移动到下一菜单时使用。
・要减少输入的元件数时使用。
・菜单，层数，元件数量递增等时使用。
・示教时，要将光标向右移动时使用。
・示教时，要将光标向左移动时使用。
ENTER
・要确定菜单，层No.，元件数等时使用。
CANCEL
・要取消菜单，层No.，元件数等时使用。
注意
TR7DN 使用说明书
2-2

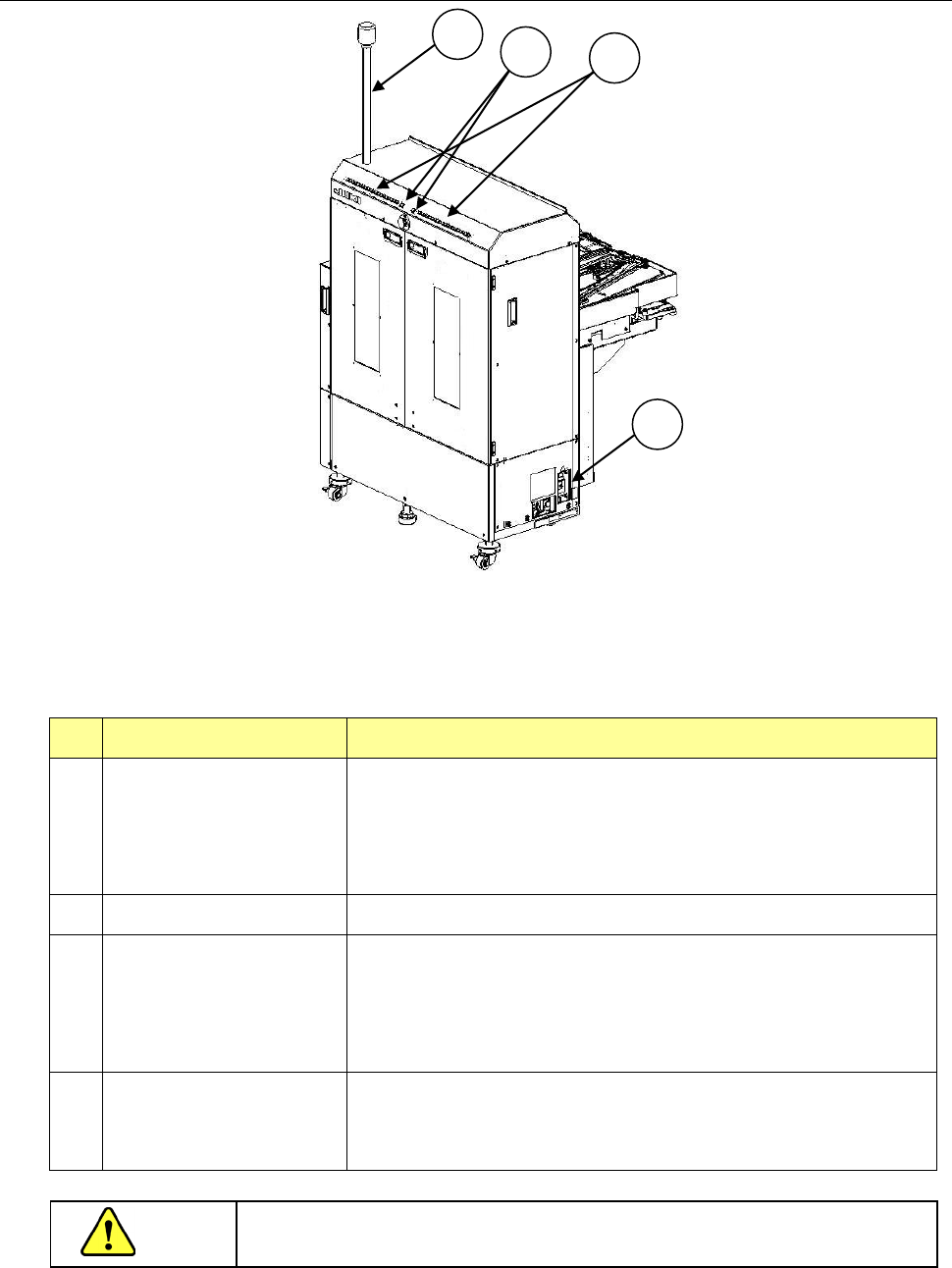

2-2 电源装置，元件补充按钮，信号灯
①元件补充按钮 ③元件用完显示
②信号灯 ④维护检修用的电源开关
No
名称 功能
1
元件补充按钮
不间断生产时有效。
・生产过程中（联机状态时）补充元件时使用。
・LED点亮，为正在生产。
・LED熄灭，为能够补充元件的状态。
2
信号灯 ・采用不间断运行模式时元件用尽亮灯，为催促补充元件。
3
元件用尽显示
・有元件时按钮（LED）点亮。
・元件用尽时按钮闪烁。
・未设定元件的层，按钮不亮。
（参见注1）
4
维护检修用的电源开关
・向上扳手柄，可接通电源。
本装置的正规断路器（无熔丝断路器）在贴片机主机上，如果
装置通入反常的过电流，会自动切断电源。
注意
如果电压规格不同，请绝对不要使用。
1
2
3
4
