TR7DN 使用说明书
3-4

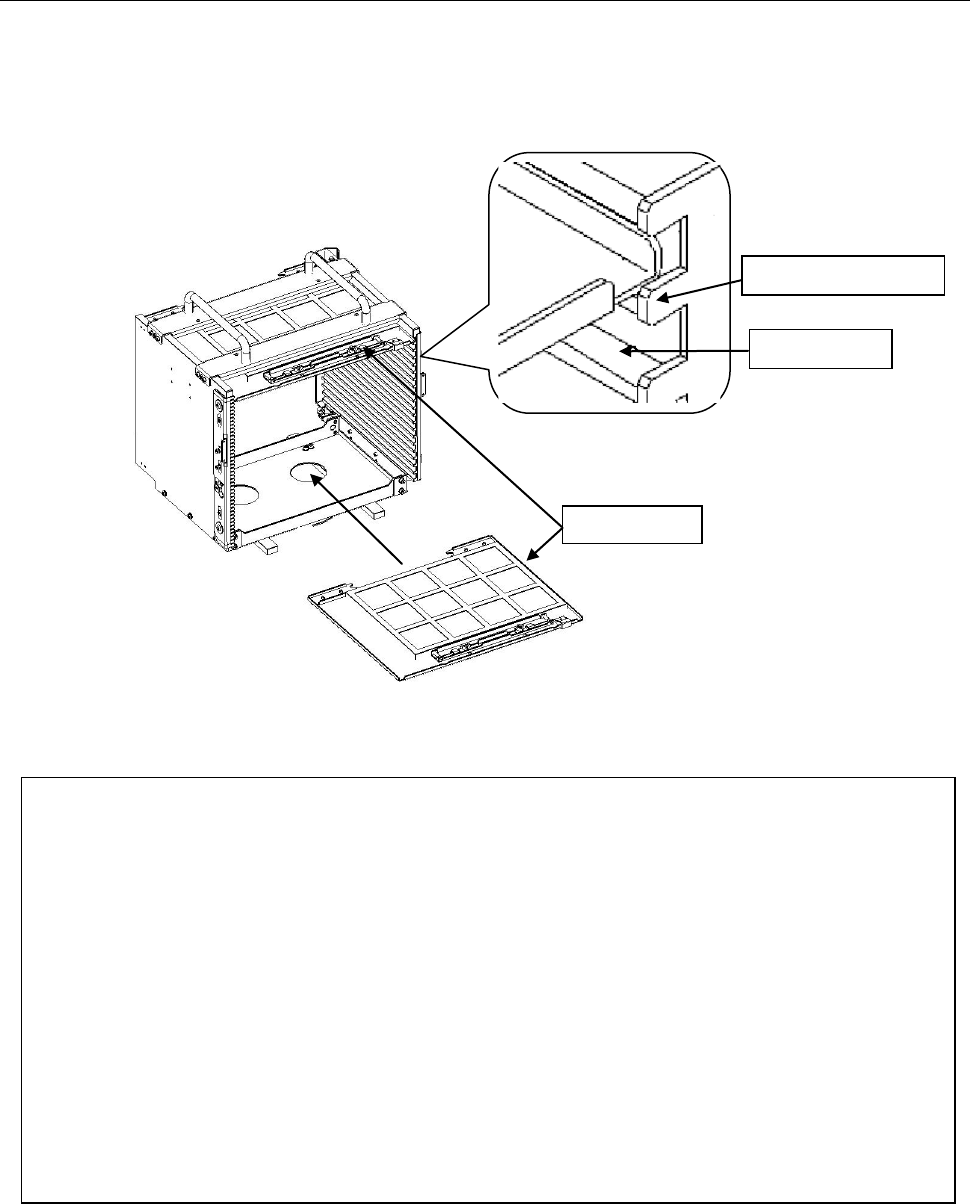

3-1-3 托盘座板的安装
步骤 1：请将「①托盘座板」的两端插入「②托盘导轨」，顺水平方向推入。
步骤 2：请确认「①托盘座板」已进入「③托盘导轨端部凸缘」的内侧。
* 若存储箱配备有防止托盘座板滑出的安全门（选择项），则把所有的托盘座板装好后，将安全门拉
上来，以防止托盘座板滑出。
＜TR7DN 用存储箱＞
* 注 1
：
托盘座板要完全推到底。如果未完全推到底，只搭在托盘导轨端部凸缘②上就算安装好了，
则会损坏装置。
* 注 2
：安装托盘座板时，要十分注意勿使元件（IC）受到冲击。
小元件或浅槽托盘，有时元件会从托盘蹦出。
* 注 3
：托盘厚度为 9mm 以上时（元件伸出托盘外时则包括元件），使用时要空出一层托盘座板。
＊注 4：
为防止托盘座板变形，在存储箱安装后，不可给托盘座版加压。
＊注 5：
要在托盘座板上安装托盘时，要先从存储箱里取出托盘座板，放在水平的地方，再安装到
托盘座板上。不可在先放进存储箱的状态下再进行托盘的安装。否则，会在旋拧紧固位的
托盘支架螺母时，造成托盘变形。
＊注 6：
在存储箱安装托盘时，不要插错层。否则，可能损坏装置。
＊注 7：
使用托盘座板(A)时，长边方向的尺寸超过
254
ｍｍ以上时，必须拆下 1 组托盘支架（A
）。
②托盘导轨
①托盘座板
③托盘导轨端部凸缘
TR7DN 使用说明书
3-5

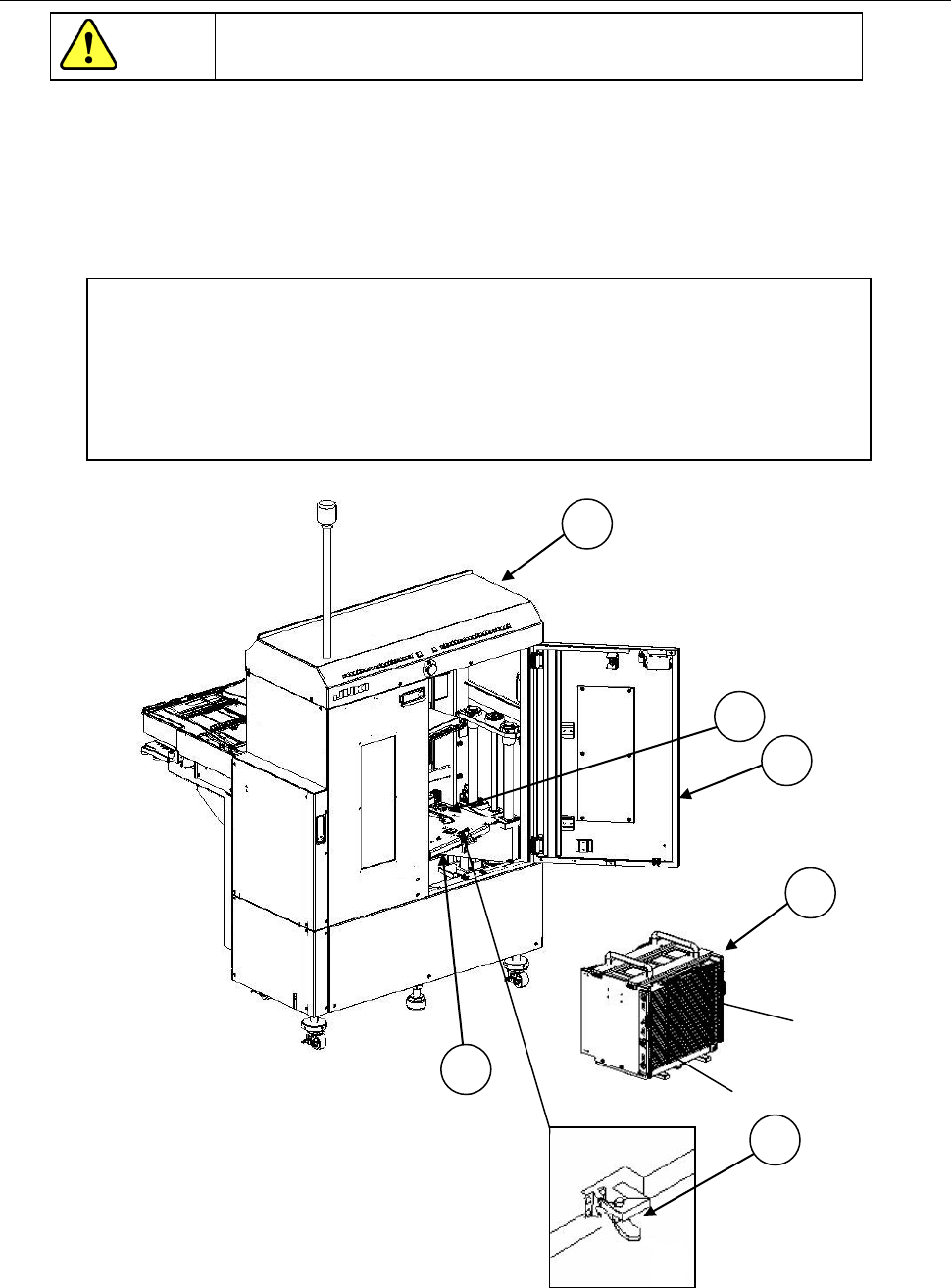

3-1-4 托盘存储箱的安装
注意
为了防止人身伤害，请确认机器已完全停止后，再进行作业。
步骤 1： 请使装置成为脱机状态。（按元件补充按钮，使 LED 灯灭。）
步骤 2： 请把 TR7DN 的门打开，解除「⑤存储箱紧固夹」。
步骤 3： 请把「②托盘存储箱」放在「③存储箱座板」上，沿着「④存储箱安装导轨」向里推到底。
步骤 4： 推「②托盘存储箱」的 A 和 B 部分，确认已推到底后，请锁定「⑤存储箱紧固夹」。
步骤 5： 请把「⑥门罩」关上，然后按元件补充按钮，使装置恢复到联机状态。
* 注 1：
安装托盘存储箱时，要十分注意勿使元件（IC）受到冲击。
小元件或浅槽托盘，有时元件会从托盘蹦出。
*
注 2：
要更换 21～40 号元件的托盘存储箱一侧时，因存储箱的安装有一定斜度，
请充分注意。
① TR7DN 主体
② 托盘存储箱
③ 存储箱座板
④ 存储箱安装导轨
⑤ 存储箱锁杆
⑥ 门罩
1
4
3
5
2
A
B
6
TR7DN 使用说明书
3-6
3-2 操作
3-2-1 联机和脱机的切换
可与贴片机通信的状态为「联机」，通信被切断的状态为「脱机」。
在联机的状态下，MTS 的动作由来自贴片机的通信进行控制。
可以按操作盘的「联机按钮」或按「元件补充按钮」来切换联机和脱机。
但要转到联机状态，所有的门必须都关上。如要在联机状态下开门，须要先切换到脱机状态。
注∶在贴片机启动完了前，操纵在联机按钮的话，因为
TR7DN
和贴片机不能通信，会发生响应时间
超时。贴片机启动完了之后，请操纵在联机按钮。
3-2-2 不间断运行模式
TR7DN 在「标准模式」之外还可以选择「不间断运行模式」。
生产模式在贴片机上选择。
在「标准模式」下，只要有 1 种元件用尽，元件供给立即中断，生产也随之停止。
在「不间断运行模式」下，元件通常从主存储箱（左侧）供给，但主存储箱的元件用尽后，会切换到从
副存储箱（右侧）供给，主存储箱变成补充元件状态。
主存储箱装置补充好元件后，又恢复到从主存储箱供给。
由于在一方存储箱装置补充元件期间，另一方存储箱装置也会供给元件，所以即使是补充元件时也不需
要停止生产。
但是，主存储箱和副存储箱必须装载同一种类元件，能够收纳的元件最多为 20 种。
