TR 7 DN 使用说明书 4-4 3 5 3 6 4 4 7 7 8 ① Y 轴直动轨 1 ② Y 轴直动轨 2 ③ Y 滑 动直动轨 ④ Y 支 撑直动轨 ⑤ X 滑动直动轨右 ⑥ X 滑动直动轨左 ⑦ 座板副导向卡盘 ⑧ Y 轴 树脂导轨 1 2
TR7DN 使用说明书
4-3
4-3 各部分的检查
为了防止突然启动引起事故，请切断电源之后，再进行检查，清洗，加油。
4-3-1 Y 轴单元
在清扫 Y单元，上油时，请注意不要造成座板副导向卡盘变形。
(1) 清 扫
请检查 Y 轴直动导轨有无附着垃圾，灰尘等，进行清扫。
若把润滑油擦掉时，须再涂上新润滑油。
请清除 Y 轴树脂导轨及其周边的灰尘。
使用工具：毛刷，抹布
(2) 注 油 1
请在 Y 轴直动导轨两侧轨道面，薄薄地涂上润滑油。
每 2 个月注油涂一次。
使用工具：毛刷
注意
危险
TR7DN 使用说明书
4-4
3
5
3
6
4
4
7
7
8

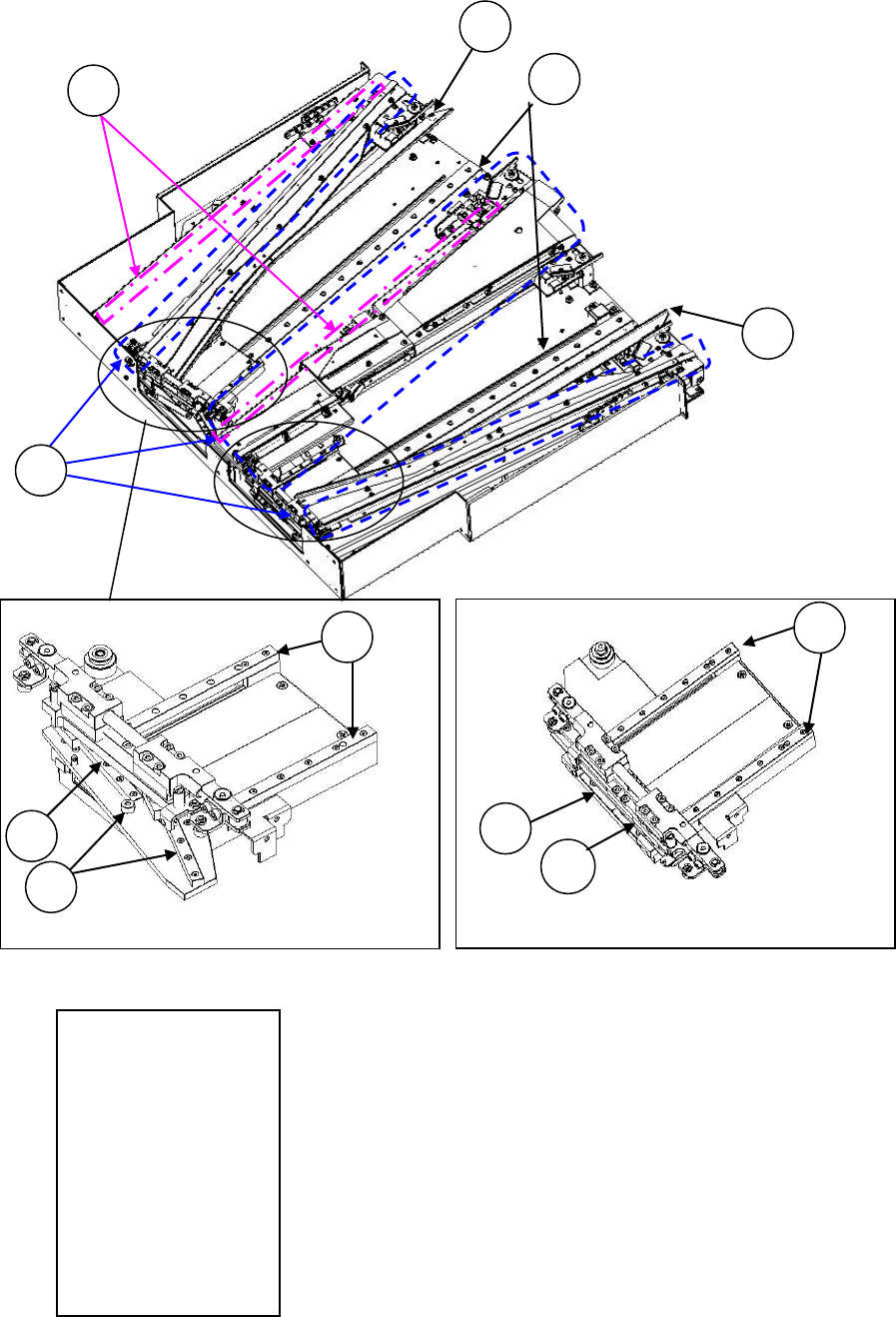

① Y 轴直动轨 1
② Y 轴直动轨 2
③ Y 滑动直动轨
④ Y 支撑直动轨
⑤ X 滑动直动轨右
⑥ X 滑动直动轨左
⑦ 座板副导向卡盘
⑧ Y 轴树脂导轨
1
2
TR7DN 使用说明书
4-5
(3)注 油 2
请在座板导向卡盘左，右的轨道面薄薄地涂抹润滑油。
注油，每 2 个月 1 次。
使用工具：毛刷

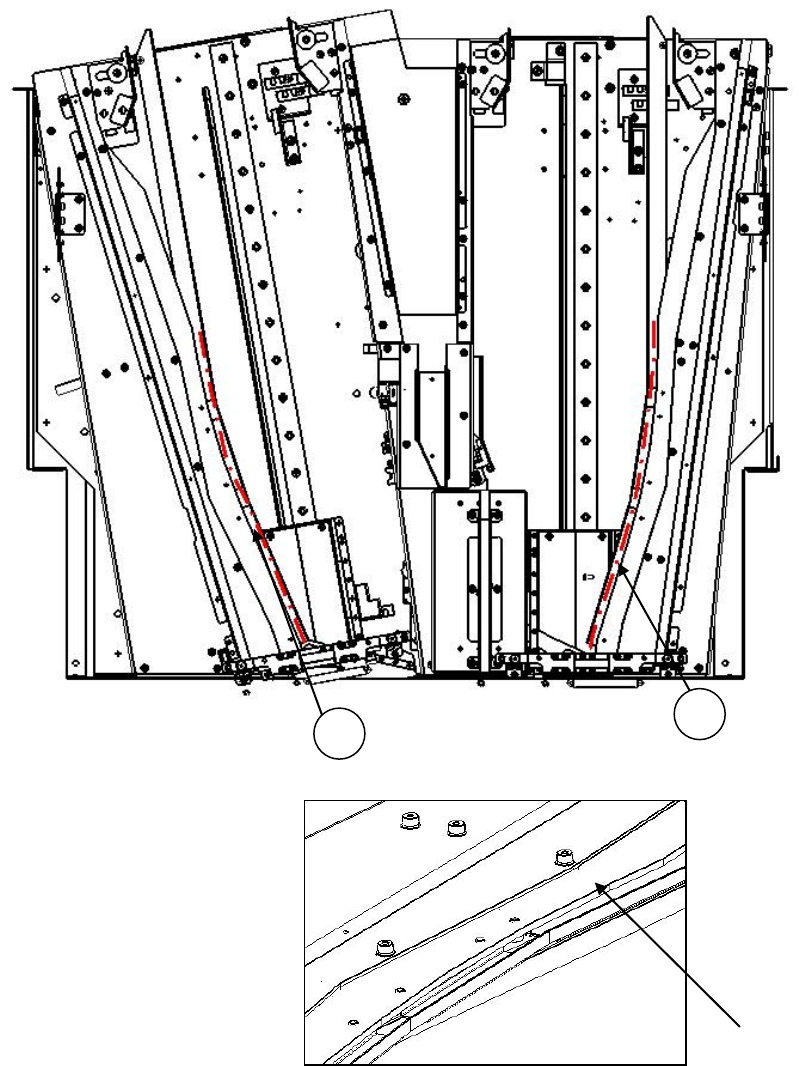

①座板导向卡盘左
②座板导向卡盘右
1
2
轨道面
