运行时的各项处理
·
错误显示
6-1 Z 轴限位传感器的恢复方法
Z 轴单元在限位传感器检出范围之外时，请进行手动调整，返回原点。
注意
为了防止人身伤害，请切断电源，确认机器完全停止后，再进行作业。
Step1：请切断电源，确认机器完全停止。

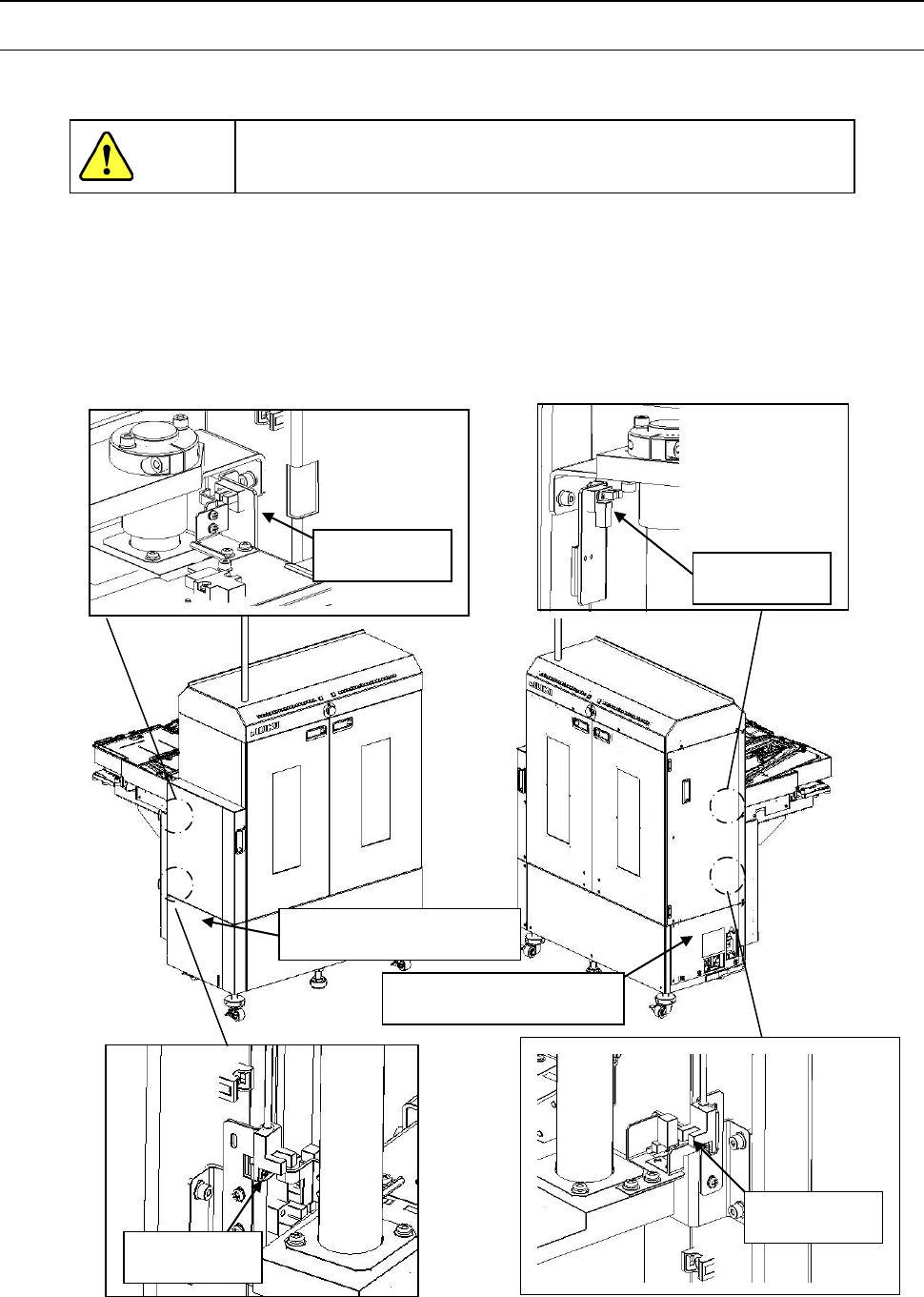

Step2：拆下「①SIDE_COVER_R_B」或「②SIDE_COVER_L_B」。
Step3：将「④手柄」套在「③滚珠丝杠」上。
Step4：旋转「④手柄」2 圈，将 Z 轴单元移动到「⑤限位传感器」的内侧后，装上护罩。
Step5：请接通电源，完成返回原点动作。
⑤限位传感器
⑤限位传感器
⑤限位传感器
⑤限位传感器
①SIDE_COVER_R_B
②SIDE_COVER_L_B
TR7DN 使用说明书
6-2
③滚珠丝杠
④手柄(贴片机附带)
上升
下降
转 2 圈
TR7DN 使用说明书
6-3
6-2 错误显示
操作本装置过程中发生以下情况，有时会显示错误信息。
• 装置发生某种硬件故障，不能执行转移的处理时
• 发生软件方面的内部错误，不能继续处理时
ONLINE
E***: error message
6-2-1 处理方法
【E000： 指令错误】
发生原因： 与主机通信时，接收了未定义的指令。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E001： 参数错误】
发生原因： 对指令接收了无效的参数。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E003： READY 超时】
发生原因： 试图发送信号，但贴片机主机不成为 READY 状态。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E004： ETX 超时】
发生原因： 从贴片机主机接收了 STX 后，不接收 ETX 信号。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E005： NULL 超时】
发生原因： 不接收同步文字 NULL。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E006： 响应超时】
发生原因： 对于发送的指令，不接收贴片机主机的响应。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E007： 数据错误 F**E**】
发生原因： 托盘的数据超过规格。
F** 是层 No.。
E09 超过了能够贴装的元件数。或元件数小于 0。
E10 X 或 Y 的元件贴装数为 0。
处理方法：
在贴片机上输入正确的托盘数据。
【E
008： 响应错误】
发生原因：
对于发送
的指令，接收了无效的响应。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E010： 命令缓冲满】
发生原因： 接收到超过可处理数的命令。
处理方法： 忽略超出的部分。
【E012： 存储箱锁定错误】
发生原因： 托盘存储箱未被锁定。
处理方法： 请锁定托盘存储箱。
【E017： 无托盘】
发生原因： 未能检测到要输送的元件的托盘座板。
处理方法： 请检查托盘座板的状态。
【E019： 机体护罩打开】
发生原因： 芯片贴片机主机的安全护罩开着。
处理方法： 请关闭护罩，继续操作。
【E025： 元件补充指令错误】
发生原因： 正在补充元件的存储箱接收了有抽出动作的指令。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
接收的指令为无效。
【E027： 无存储箱】
发生原因： 要抽出托盘这一方的存储箱不存在。
处理方法： 请检查存储箱的安装状态。
【E028： 门打开】
发生原因： 托盘收纳部的门开着。
处理方法： 请关闭门，继续操作。
***
是错误的编号
