TR7DN 使用说明书
6-2

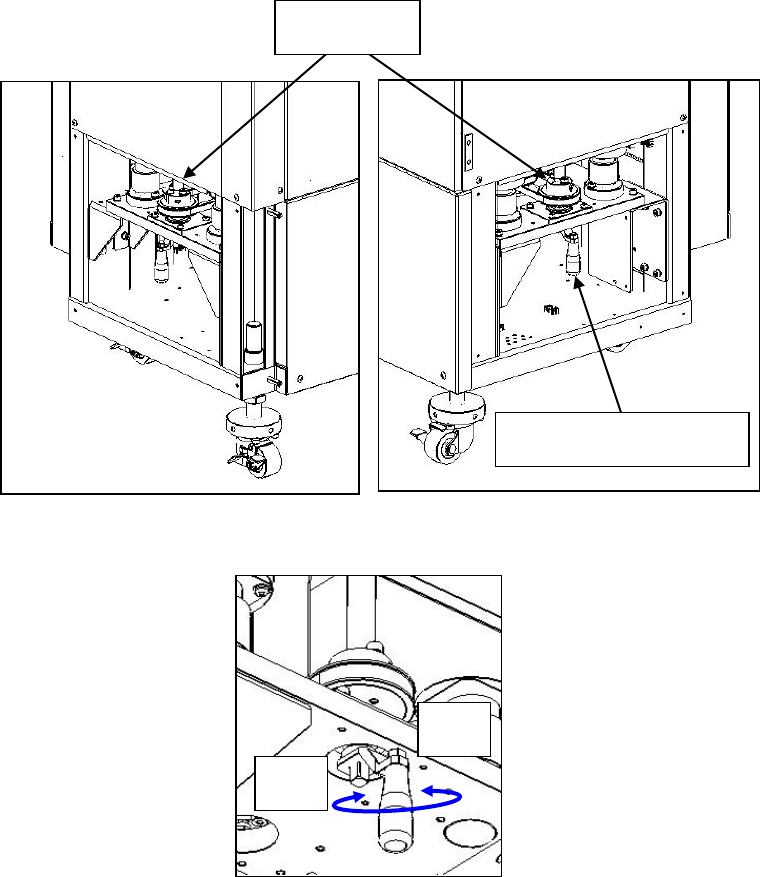

③滚珠丝杠
④手柄(贴片机附带)
上升
下降
转 2 圈
TR7DN 使用说明书
6-3
6-2 错误显示
操作本装置过程中发生以下情况，有时会显示错误信息。
• 装置发生某种硬件故障，不能执行转移的处理时
• 发生软件方面的内部错误，不能继续处理时
ONLINE
E***: error message
6-2-1 处理方法
【E000： 指令错误】
发生原因： 与主机通信时，接收了未定义的指令。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E001： 参数错误】
发生原因： 对指令接收了无效的参数。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E003： READY 超时】
发生原因： 试图发送信号，但贴片机主机不成为 READY 状态。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E004： ETX 超时】
发生原因： 从贴片机主机接收了 STX 后，不接收 ETX 信号。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E005： NULL 超时】
发生原因： 不接收同步文字 NULL。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E006： 响应超时】
发生原因： 对于发送的指令，不接收贴片机主机的响应。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E007： 数据错误 F**E**】
发生原因： 托盘的数据超过规格。
F** 是层 No.。
E09 超过了能够贴装的元件数。或元件数小于 0。
E10 X 或 Y 的元件贴装数为 0。
处理方法：
在贴片机上输入正确的托盘数据。
【E
008： 响应错误】
发生原因：
对于发送
的指令，接收了无效的响应。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
【E010： 命令缓冲满】
发生原因： 接收到超过可处理数的命令。
处理方法： 忽略超出的部分。
【E012： 存储箱锁定错误】
发生原因： 托盘存储箱未被锁定。
处理方法： 请锁定托盘存储箱。
【E017： 无托盘】
发生原因： 未能检测到要输送的元件的托盘座板。
处理方法： 请检查托盘座板的状态。
【E019： 机体护罩打开】
发生原因： 芯片贴片机主机的安全护罩开着。
处理方法： 请关闭护罩，继续操作。
【E025： 元件补充指令错误】
发生原因： 正在补充元件的存储箱接收了有抽出动作的指令。
处理方法： 请检查与贴片机主机的通信电缆是否正确连接。
接收的指令为无效。
【E027： 无存储箱】
发生原因： 要抽出托盘这一方的存储箱不存在。
处理方法： 请检查存储箱的安装状态。
【E028： 门打开】
发生原因： 托盘收纳部的门开着。
处理方法： 请关闭门，继续操作。
***
是错误的编号
TR7DN 使用说明书
6-4
【E048： EEPROM 未设定】
发生原因： 由于非易失性存储器内未设定数据（调整值等），将调整值初始化。
处理方法： 先关掉电源，等待 10 秒钟左右，然后再次接通电源。
经过这一操作后如果该错误不再发生，则是误检测。请继续操作。
如果反复 2，3 次后仍然发生这一错误，请与销售公司或本公司联系。
有可能是对贴片机主机的供给位置出现偏离，但如果主机是在可能校正的范围内，那么可以生产。
【E060： Z 原点错误】
发生原因： 不能检测到 Z 轴的原点。
处理方法： 请检查 Z 轴的状态，再次进行原点检测。
【E062： Y 原点错误】
发生原因： 不能检测到 Y 轴的原点。
或者，由于托盘座板被完全抽出，不能检测原点。
处理方法： 请检查 Y 轴的状态，再次进行原点检测。
如果托盘座板被完全抽出，请切断电源后排除之。
【E067： 安全门关闭错误】
发生原因： 安全门不关闭。
或者，托盘存储箱未安装。
处理方法： 请检查压缩空气，托盘存储箱的状态，再次进行原点检测。
【E068： 安全门打开错误】
发生原因： 安全门不打开。或者，托盘存储箱未安装。
处理方法： 请检查压缩空气，托盘存储箱的状态，再次进行原点检测。
【E069： 紧急停止】
发生原因： 本装置的紧急停止开关被按动。
处理方法：
请解除紧急停止后再次进行原点检测。
【E
070： 越程 Z+】
发生原因： 传感器检出 Z 轴+限位。
处理方法： 请检查 Z 轴的状态
。
【E072： 越程 Y+】
发生原因： 传感器检出 Y 轴+限位。
处理方法： 请检查 Y 轴的状态。
【E077： Y 夹具错误】
发生原因： Y 夹具不打开。或者不关闭。
处理方法： 请检查压缩空气，Y 夹具及托盘座板的状态，再次进行原点检测。
【E078： 初始化未完成】
发生原因： 原点检测未结束。
处理方法： 请进行原点检测。
【E079： 紧急停止】
发生原因： 贴片机主机的紧急停止开关被按动。
处理方法： 请解除贴片机主机的紧急停止后再次进行原点检测。
【E080： 越程 Z-】
发生原因： 传感器检出检测到 Z 轴-限位。
处理方法： 请检查 Z 轴的状态。
【E082： 越程 Y-】
发生原因： 传感器检出检测到 Y 轴-
限位。
处理方法： 请检查 Y 轴的状态
。
【E087： 联锁错误】
发生原因： 门，护罩的联锁不启动。
处理方法： 请检查门，护罩的状态。
【E090：
Z 不能移动 】
发生原因： 虽然安全
门开着或 Y 夹具开着，却试图移动 Z 轴。
或者在托盘座板反装的状态下试图移动 Z 轴。
处理方法： 请检查安全门，Y 夹具，托盘座板的状态。
【E092: Y 不能移动】
发生原因： Y 轴动作中安全门传感检出安全门关闭。收纳托盘时，在设定时间内监视传感没有检出Ｙ单元。
处理方法： 请检查安全门，Y 托架（夹具），托盘座板的状态。
【E097： Z 停止（Y 夹具）】
发生原因： 当 Z 轴在动作时检测到 Y 夹具打开，所以停止了 Z 轴。
处理方法： 请检查 Y 夹具的电磁阀，气管，气缸传感器。
【E100： Z 传感器错误】
发生原因： Z 轴的原点传感器，+限位传感器，-限位传感器之 2 个或 3 个均检出。
处理方法： 请检查各传感器及配线的状态。
【E102： Y 传感器错误】
发生原因： Y 轴的原点传感器，+限位传感器，
-限位传感
器之 2 个或 3 个均检出。
处理方法： 请检查各传感器及线路的状态。
