iv 注意续 各使用阶段中的注意事项 搬 运 1. 为防止提起、移 动时发生颠倒 、掉落事故，请采取 充分的安全对策。 2. 请在下述环境下 运输及保管。 运输及保管时的 环境条件 温度 ： - 15 ℃ ～ 70 ℃ 湿度 ： 20 ％～ 95 ％ RH ( 但不能结露 ) 开 封 1. 请阅读装运用集 装箱上所述的所有指 示。 2. 包装带绝不能用 刀割开。 3. 请保管好装运用 的器材。 安 装 1. 为避免正在运行 的机器意外移…
iii

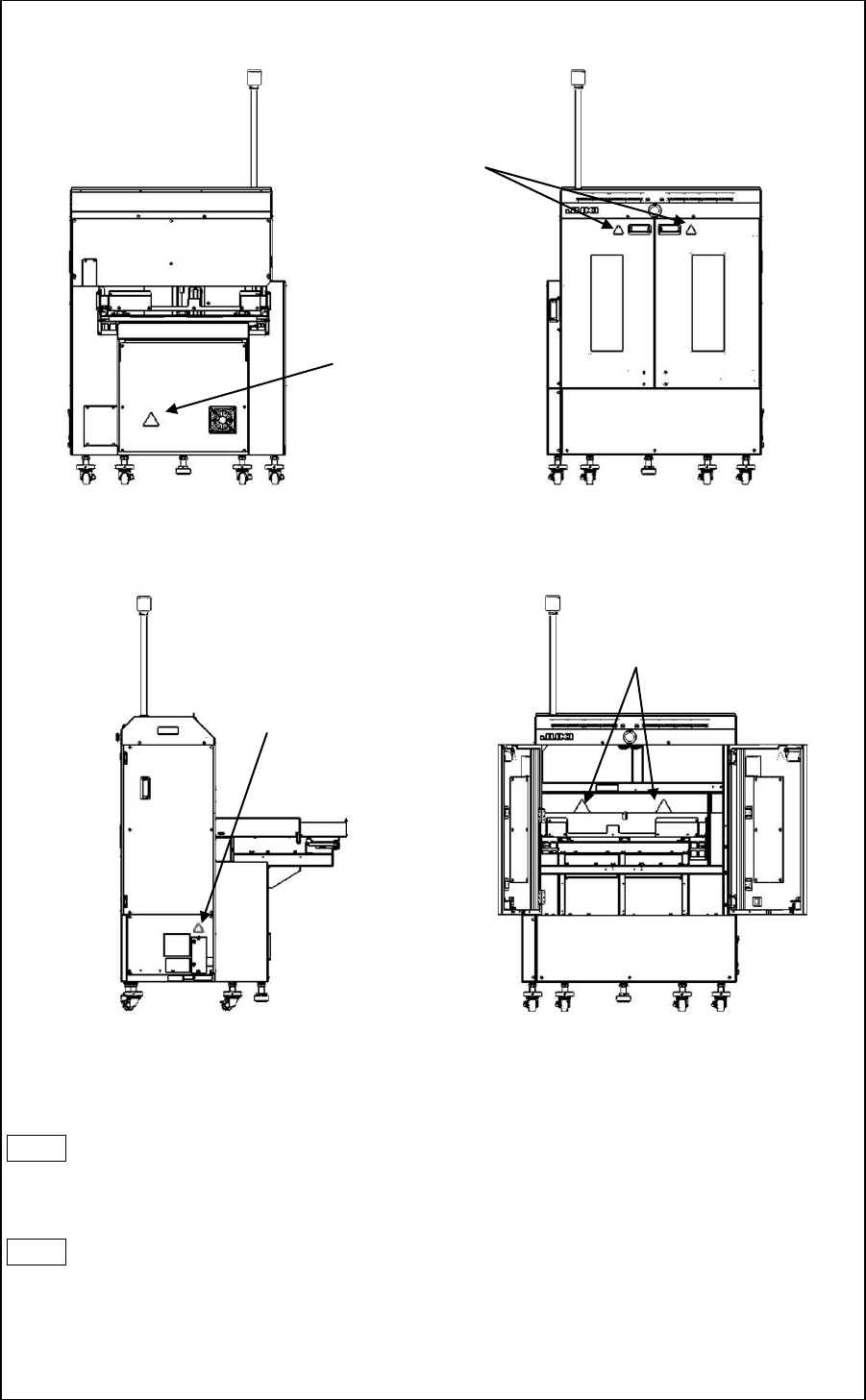

【注意标签张贴位置】
正面图 背面图
侧面图（左侧） 装置内部
用 途
1. 请勿将本机器用作其它用途。否则由此而引发的责任，本公司概不负责。
2. 请勿对机器进行改造。因改造而引起的事故，本公司概不负责。
培 训
1. 为防止操作不熟悉而引起的事故，请只有受过本公司指定的操作培训、具备适当的知识和操作技
能的操作员，方可操作本机器。
注意高压标签
注意夹入标签
注意高压标签
注意可动部标签
iv
注意续
各使用阶段中的注意事项
搬 运
1. 为防止提起、移动时发生颠倒、掉落事故，请采取充分的安全对策。
2. 请在下述环境下运输及保管。
运输及保管时的环境条件 温度 ：-15℃～70℃
湿度 ：20％～95％RH (但不能结露)
开 封
1. 请阅读装运用集装箱上所述的所有指示。
2. 包装带绝不能用刀割开。
3. 请保管好装运用的器材。
安 装
1. 为避免正在运行的机器意外移动引起事故，请把高度调节装置降下。
2. 为防止触电、漏电、火灾，电缆类请使用附件，并连接在规定的位置。
3. 为防止触电、漏电、火灾，在运行时，电缆请勿过度加压。
4. 电源插头、I/F 电缆的连接器，请固定到位。在拔出电源插头、I/F 电缆时，要握住连接器部拔出。
5. 安装等时请不要站到机器上面，以免损坏外罩类。
6. 请将本机器设置在水平的地方，在机器的后面确保 0.5m 左右的空间。
运行前
1. 为了防止人身事故，在接通电源前，请确认连接器、电缆类无损伤、脱落、松弛等。
2. 为了防止人身事故，请勿将手放入驱动部。
3. 为了防止人身伤害，注意防止头发、衣服类卷入传送带。
不要戴手套。
加 油
1. 黄油请使用 JUKI 指定的黄油。
2. 为了防止炎症、斑疹，黄油附着在眼睛里或身体上时，请立即进行清洗。
3. 误食时，为防止腹泻、呕吐，请立即请医生诊断。
维 护
1. 为了防止因操作不熟悉而引起的事故，修理、调试作业应由熟悉机械的保全技术员进行。
更换零部件时，请使用本公司的纯正部件。对使用非纯正部件所引起的事故，本公司概不负责。
2. 为了防止操作不熟练而引起的事故和触电事故，有关电气的修理、维护（包括配线），请委托
有电气专业知识的人员或本公司、销售公司的技术人员。
3. 为防止意外起动造成事故，请拆下气源管，放出剩余的空气后再进行维护。
4. 为防止人身事故，进行修理调试、零部件更换等作业后，请确认螺钉、螺母等稳固不松弛。
使用环境
1. 为防止因错误操作而引起的事故，请勿在受高频焊机等噪声源（电磁波）影响的环境下使用。
2. 为防止因错误操作而引起的事故，请勿在电源电压超过额定电压±10％的情况下使用。
3. 为防止因错误操作而引起的事故，请在 0.5±0.05MPa 的供气压力下使用。
4. 为了安全使用，请在下述环境下使用。
运行的环境条件 温度 ：10℃～35℃
湿度 ：30％～80％RH (但不能结露)
标高 ：1,000m 以下
5. 为防止电气部件损坏而引起的事故，打雷时，请停止使用，并拔出电源插头。
注意
TR7DN 使用说明书
为了安全使用机器
目
录
1
本装置的简介
................................................................................................................................ 1-1
1-1
简介
.................................................................................................................................... 1-1
1-2
对应机型一览
...................................................................................................................... 1-1
1-3
特长
.................................................................................................................................... 1-2
1-4
各部分的名称
...................................................................................................................... 1-3
1-4-1 整体图 ....................................................................................................................... 1-3
1-4-2 托盘收纳部的名称 .................................................................................................... 1-4
1-5
安全功能
............................................................................................................................. 1-5
1-5-1 紧急停止 ................................................................................................................... 1-5
1-5-2 护罩打开 ................................................................................................................... 1-5
1-5-3 联锁 .......................................................................................................................... 1-5
1-6
选购项
................................................................................................................................. 1-6
1-7
术语集
................................................................................................................................. 1-7
2
操作部分的说明
............................................................................................................................ 2-1
2-1
操作盘
................................................................................................................................. 2-1
2-2
电源装置，元件补充按钮，信号灯
..................................................................................... 2-2
3
操作
............................................................................................................................................... 3-1
3-1
元件供给
............................................................................................................................. 3-1
3-1-1 流程图 ....................................................................................................................... 3-1
3-1-2 托盘的安装 ............................................................................................................... 3-2
3-1-3 托盘座板的安装 ........................................................................................................ 3-4
3-1-4 托盘存储箱的安装 .................................................................................................... 3-5
3-2
操作
.................................................................................................................................... 3-6
3-2-1 联机和脱机的切换 .................................................................................................... 3-6
3-2-2 不间断运行模式 ........................................................................................................ 3-6
3-2-3 联机时的元件数设定 ................................................................................................. 3-7
3-2-4 脱机时的操作 ............................................................................................................ 3-9
4
日常维护
....................................................................................................................................... 4-1
4-1
日常维护一览表
.................................................................................................................. 4-1
4-2
电气系统
............................................................................................................................. 4-2
4-2-1 一般性的注意事项 .................................................................................................... 4-2
4-2-2 日常的维护事项 ........................................................................................................ 4-2
4-3
各部分的检查
...................................................................................................................... 4-3
4-3-1 Y 轴单元 .................................................................................................................... 4-3
4-3-2 Z 轴单元 .................................................................................................................... 4-6
4-3-3 空气压缩机 ............................................................................................................... 4-6
5
机器规格
....................................................................................................................................... 5-1
5-1
机器规格
............................................................................................................................. 5-1
5-2
电气规格
............................................................................................................................. 5-2
5-3
对象元件
............................................................................................................................. 5-2
5-4
托盘座板
............................................................................................................................. 5-2
5-5
与外部装置的接口
.............................................................................................................. 5-3
6
运行时的各项处理
·
错误显示
......................................................................................................... 6-1
6-1 Z
轴限位传感器的恢复方法
................................................................................................. 6-1
6-2
错误显示
............................................................................................................................. 6-3
6-2-1 处理方法 ................................................................................................................... 6-3
