7-22 7 4.3 [ 装置 ] -“网板”画面在 [ 装置 ] -“网板”画面，可以手动操作 [ 吸附网板 ]，还可以在示意图上确认网板传感器的状态。下面，介绍各按钮的功能。 [装置] -“网板”画面 2 1 选择想要操作的工作台 66720-N3-00 ■ 操作按钮 1. [ 移动轴 ] 按钮打开“移动轴”画面 ( 参阅本章前述“4.1 ‘移动轴’画面”)。 2. [ 吸附网板 ] 按钮开、关网板吸附装置。

7-21

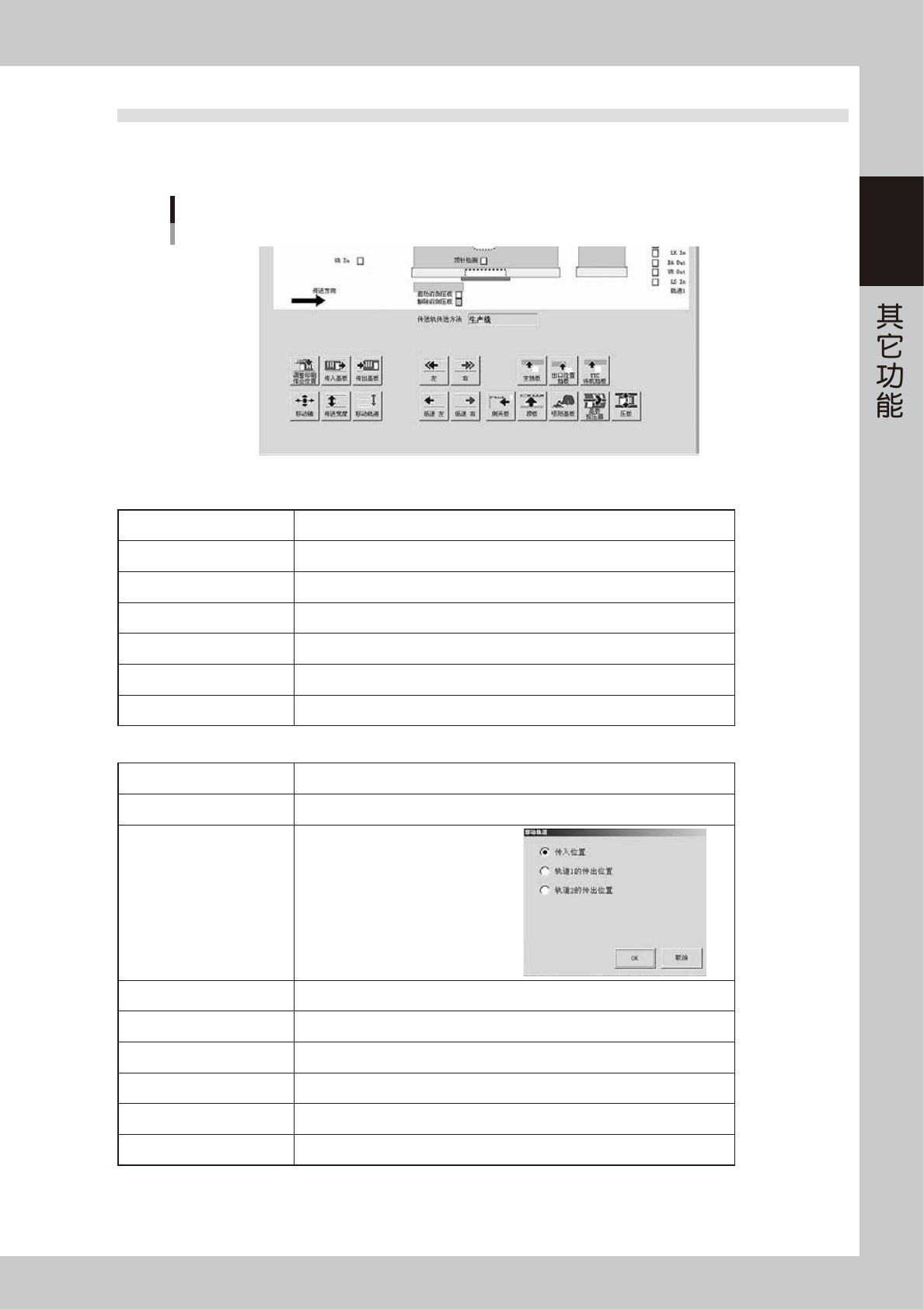

4.2 [ 装置 ] -“传送装置”画面

在 [ 装置 ] -“传送装置”画面，可以手动操作传送装置的各个装置，还可以在传送装置的示意图上确认与传送装

置相关的传感器和输入输出信号的状态。下面，介绍各按钮的功能。

[装置] -“传送装置”画面

66719-N3-10

■ 上排操作按钮 ( 从左到右 )

[ 调整印刷作业位置 ] 按钮打开“位置移动”画面，选择想要操作的项目。想要插入顶针时，选择“确认传送”。

[ 传入基板 ] 按钮将基板传入印刷工作台。

[ 传出基板 ] 按钮将基板从印刷工作台传出。

[左]、[右]按钮使传送电机向左或向右旋转。

[ 主挡板 ] 按钮使主挡板上下移动。

[ 出口位置挡板 ] 按钮想要使传出的基板在出口处停下时使用。

[YTC 待机挡板 ] 按钮开、关 YTC 缓冲传送装置 ( 选配 ) 的待机挡板。

■ 下排操作按钮 ( 从左到右 )

[ 移动轴 ] 按钮打开“移动轴”画面 ( 参阅本章前述“4.1‘移动轴’画面”)

[ 传送宽度 ] 按钮调节传送宽度。

[ 移动轨道 ] 按钮使传送装置的 Y 轴移至选择的位置。

[ 低速左 ]、[ 低速右 ] 按钮使传送电机向左或向右低速旋转。

[ 侧夹板 ] 按钮开、关侧夹板。

[顶板]按钮使顶板上下移动。

[ 吸附基板 ] 按钮开、关基板吸附装置 ( 选配 )。

[ 基板按压器 ] 按钮开、关基板按压器 ( 选配 )。

[压板]按钮开、关压板。

7-22

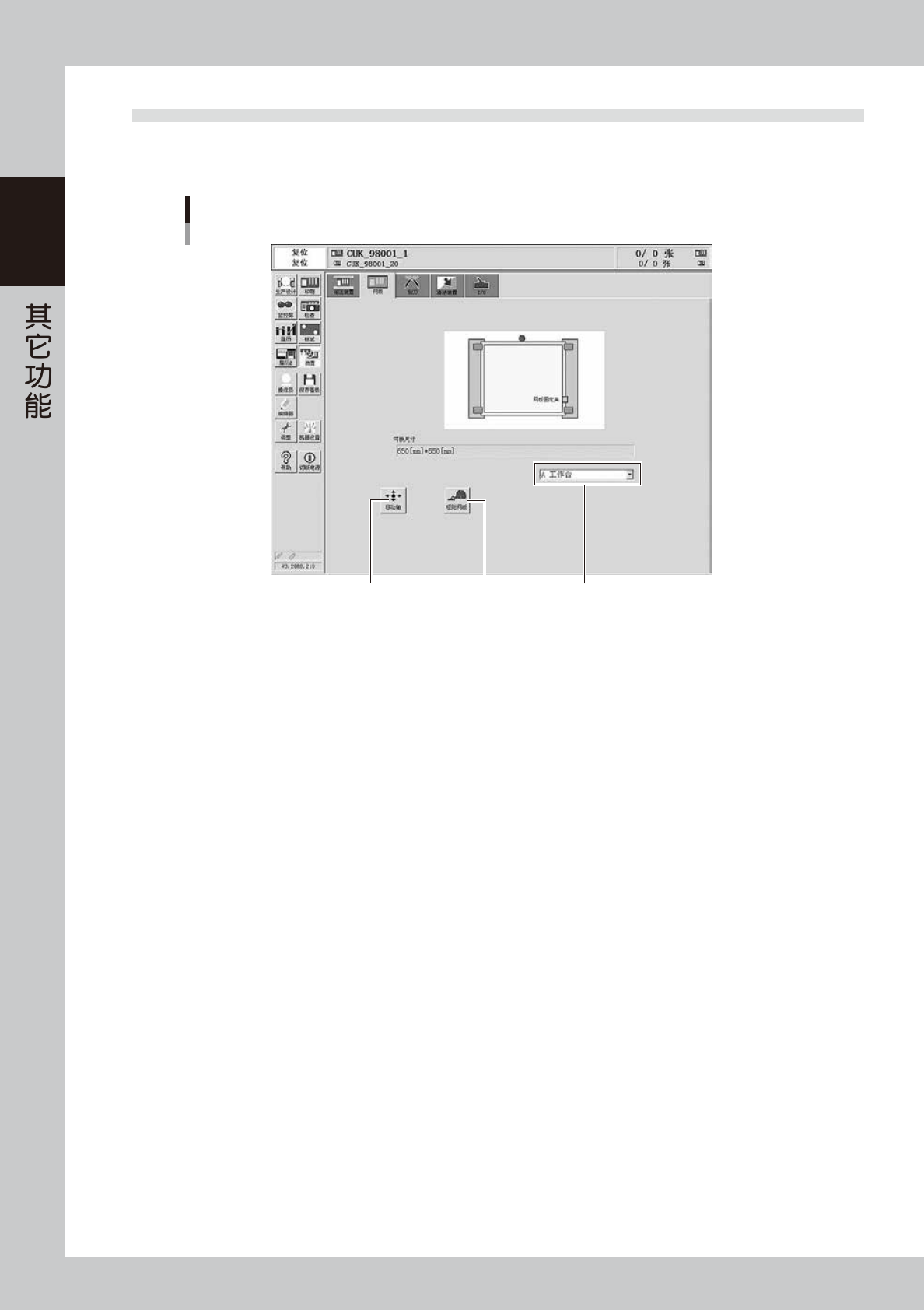

4.3 [ 装置 ] -“网板”画面

在 [ 装置 ] -“网板”画面，可以手动操作 [ 吸附网板 ]，还可以在示意图上确认网板传感器的状态。

下面，介绍各按钮的功能。

[装置] -“网板”画面

选择想要操作的工作台

66720-N3-00

■ 操作按钮

1. [ 移动轴 ] 按钮

打开“移动轴”画面 ( 参阅本章前述“4.1‘移动轴’画面”)。

2. [ 吸附网板 ] 按钮

开、关网板吸附装置。

7-23

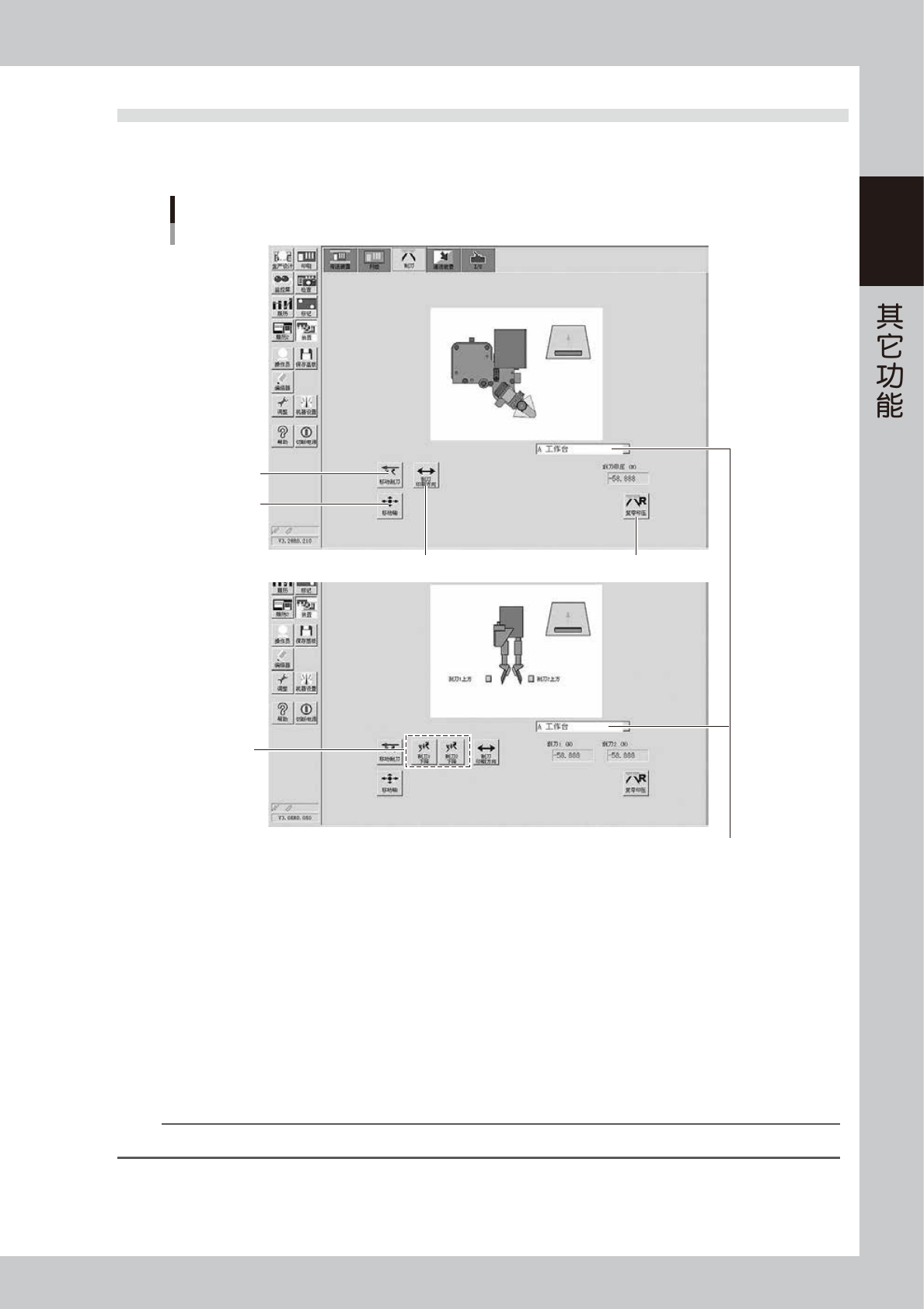

4.4 [ 装置 ] -“刮刀”画面

在 [ 装置 ] -“刮刀”画面，可以手动操作刮刀头，还可以在示意图上确认刮刀头传感器的状态。

下面，介绍各按钮的功能。

[装置] -“刮刀”画面

〈3S刮刀〉

〈双刮刀〉

选择想要操作的工作台

66721-N3-00

■ 操作按钮

1. [ 移动轴 ] 按钮

打开“移动轴”画面 ( 参阅本章前述“4.1‘移动轴’画面”)。

2. [ 移动刮刀 ] 按钮

将刮刀移至装卸位置 ( 前侧 ) 或退避位置 ( 里侧 )。

3. [ 刮刀 1 下降 ]、[ 刮刀 2 下降 ] 按钮

( 仅限双刮刀规格 )

上下移动刮刀 1 或刮刀 2。

4. [ 刮刀印刷方向 ] 按钮

切换刮刀的印刷方向。

参考

读入基板程序后，或按下操作面板的 [RESET] 按钮后，刮刀的印刷方向首先从前侧向里侧移动。之后，交替切换印刷方向。

5. [ 复零印压 ] 按钮

当前施加在刮刀头上的压力显示在“刮刀 1(N)”、“刮刀 2(N)”显示框中。如果按 [ 复零印压 ] 按钮，此数值即刷新为“0”。
