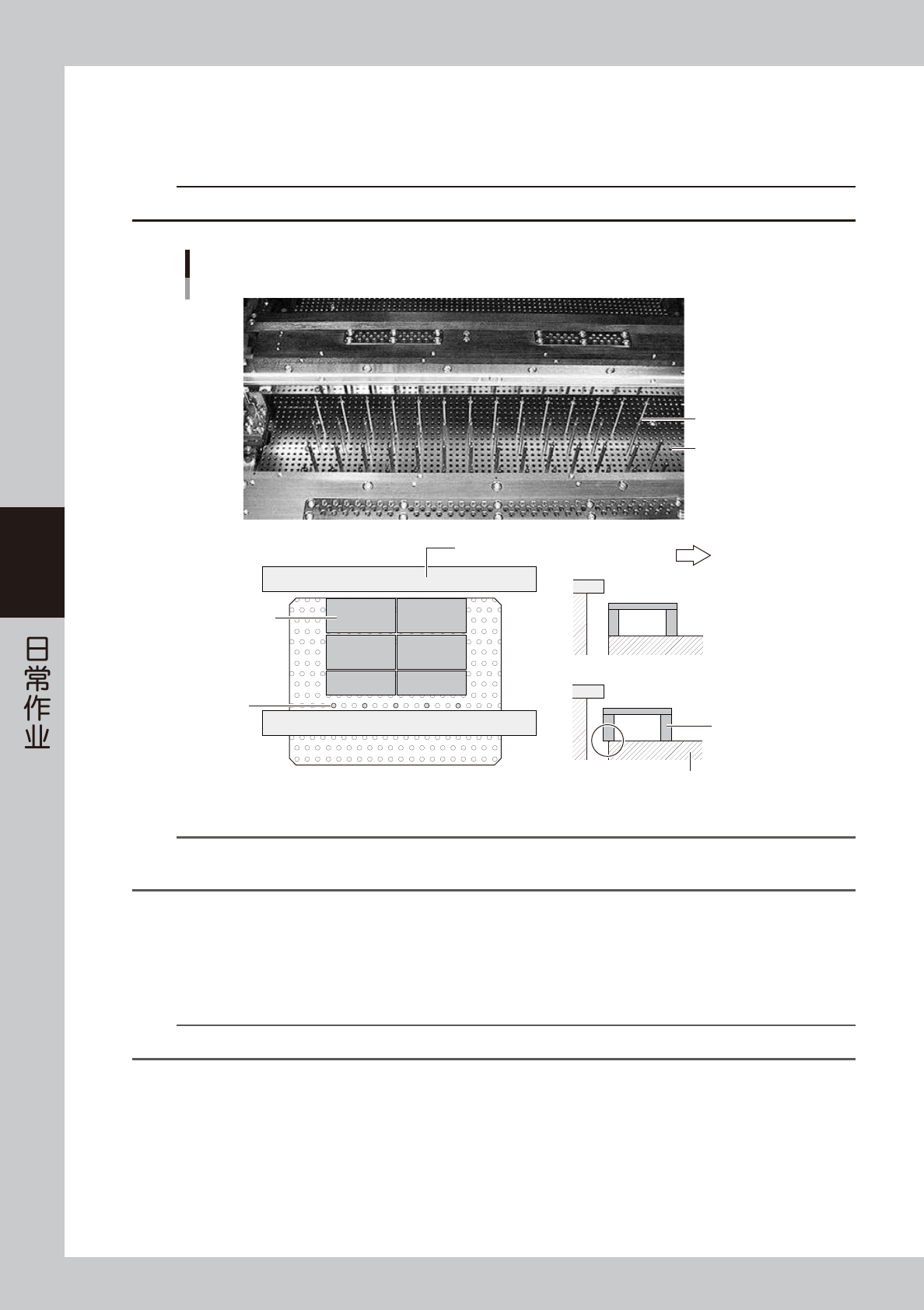

插入顶针。
想要操作的轨道侧的 DOOR LOCK 指示灯熄灯后，打开切换作业部的护盖，按照要生产的基板宽度，将顶
针插在顶板上。使用选配的平面支撑夹具时，也可以和顶针同时使用。
c
注意
紧急停机按钮，发生紧急意外情况下想要立即使机器停机运行时使用。一般情况请勿使用。
排列顶针
顶针
矩阵式顶板
OK
NG
顶针
〔平面支撑夹具与顶针同时使用时〕
平面支撑夹具
平面支撑夹具
印刷机正面
矩阵式顶板
固定侧传送轨
65401-N3-00
n
要点
有关顶针的排列，可按 [ 印刷 ] -“基板”画面的 [ 排列顶针 ] 按钮，在顶针画面预先输入顶针的排列，会更便于生产。
详细内容，请参阅第 7 章“3. 顶针的排列”。
4
关闭护盖，按操作面板的 [READY] 按钮。
5
按 [ 传入基板 ] 按钮，传入基板。
按照画面的提示，传入基板。基板自动被固定在印刷位置。
n
要点
使用 2 条轨道进行生产时，会显示“选择轨道号码”的对话框，选择轨道后按 [OK] 按钮。正在生产的轨道显示为灰色。
6
确认基板的固定状态。
1. 按 [ 调整印刷作业位置 ] 按钮，选择“确认传送”。
2. DOOR LOCK 指示灯熄灯后，打开护盖，用手触碰固定在传送轨上的基板确认没有歪斜或松动。
4-7
4
5.清洁用卷纸的更换

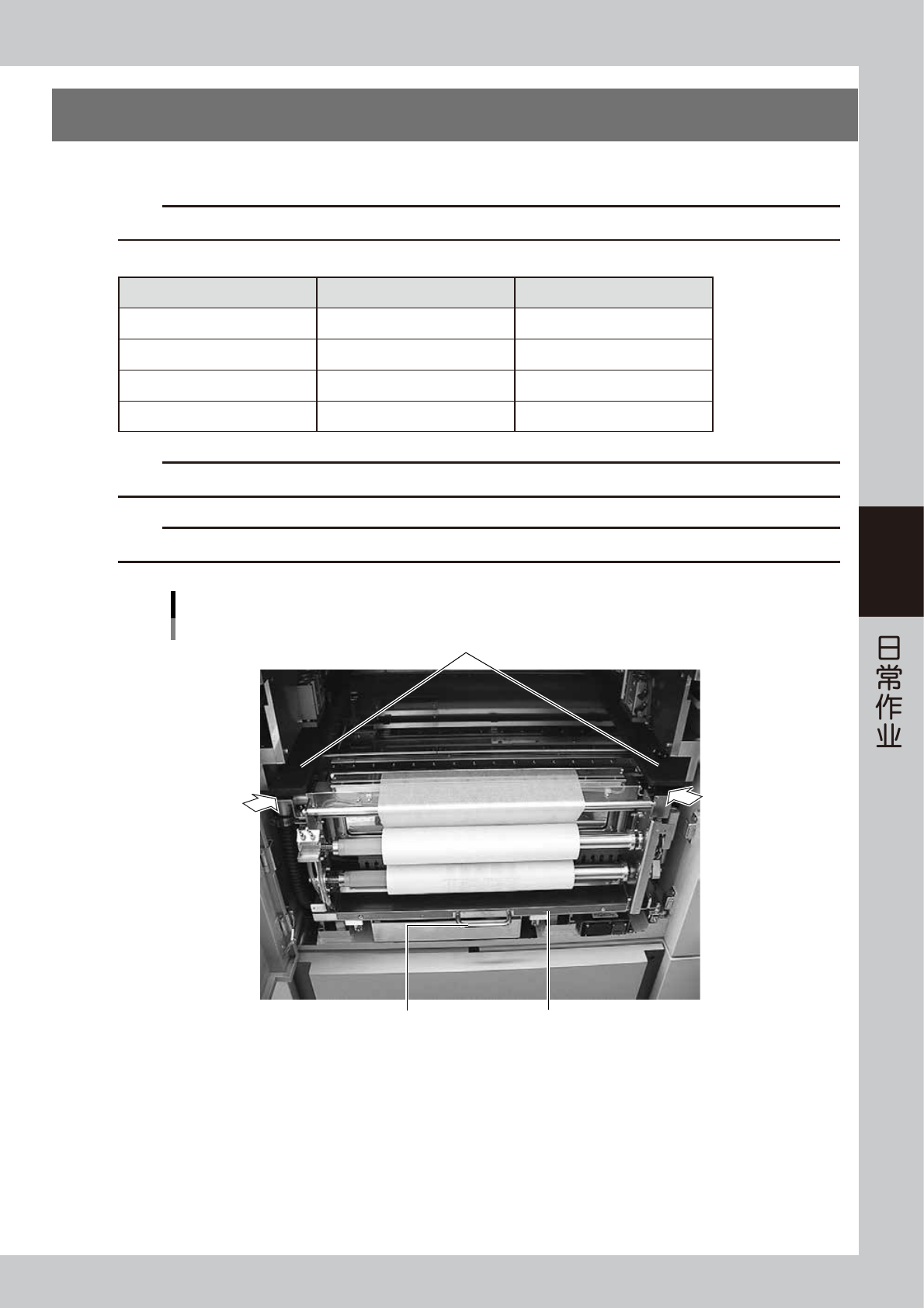

清洁用卷纸已全部卷尽或因切换生产品种需改用不同尺寸的卷纸时，必须按照下列步骤更换卷纸。
c
注意
为防止发生故障，务必使用下表所示的 YAMAHA 原装清洁卷纸。
■ 清洁卷纸的零部件编号
零部件编号 零部件名 备注
KHT-M3660-00X BENCOT, ROLL 530
卷纸宽
530mm
KGY-M3660-A0X BENCOT, ROLL 440
卷纸宽
440mm
KGY-M3660-B0X BENCOT, ROLL 360
卷纸宽
360mm
KGY-M3660-C0X BENCOT, ROLL 260
卷纸宽
260mm
c
注意
必须根据刮刀头的宽度选择清洁卷纸。如果卷纸的宽度不符，会损伤刮刀头和网板。
c
注意
用手握着把手移动清洁装置时，清洁装置与网板托板之间的缝隙 ( 下图中箭头所示的位置 ) 可能会夹伤手，请务必注意。
清洁装置
网板托板
清洁装置把手
65402-N3-00
4-8
4
5.1 使用相同尺寸的卷纸时
1
打开正面 / 背面面板。
1. 按“切换工具”选项卡画面的 [ 调整印刷作业位置 ] 按钮，选择“切换网板”。
2. DOOR LOCK 指示灯熄灯后，打开正面 / 背面面板。
c
注意
紧急停机按钮，发生紧急意外情况下想要立即使机器停机运行时使用。一般情况请勿使用。
n
要点
使用 736×736mm 以上的网板时，务必拆下网板。
2

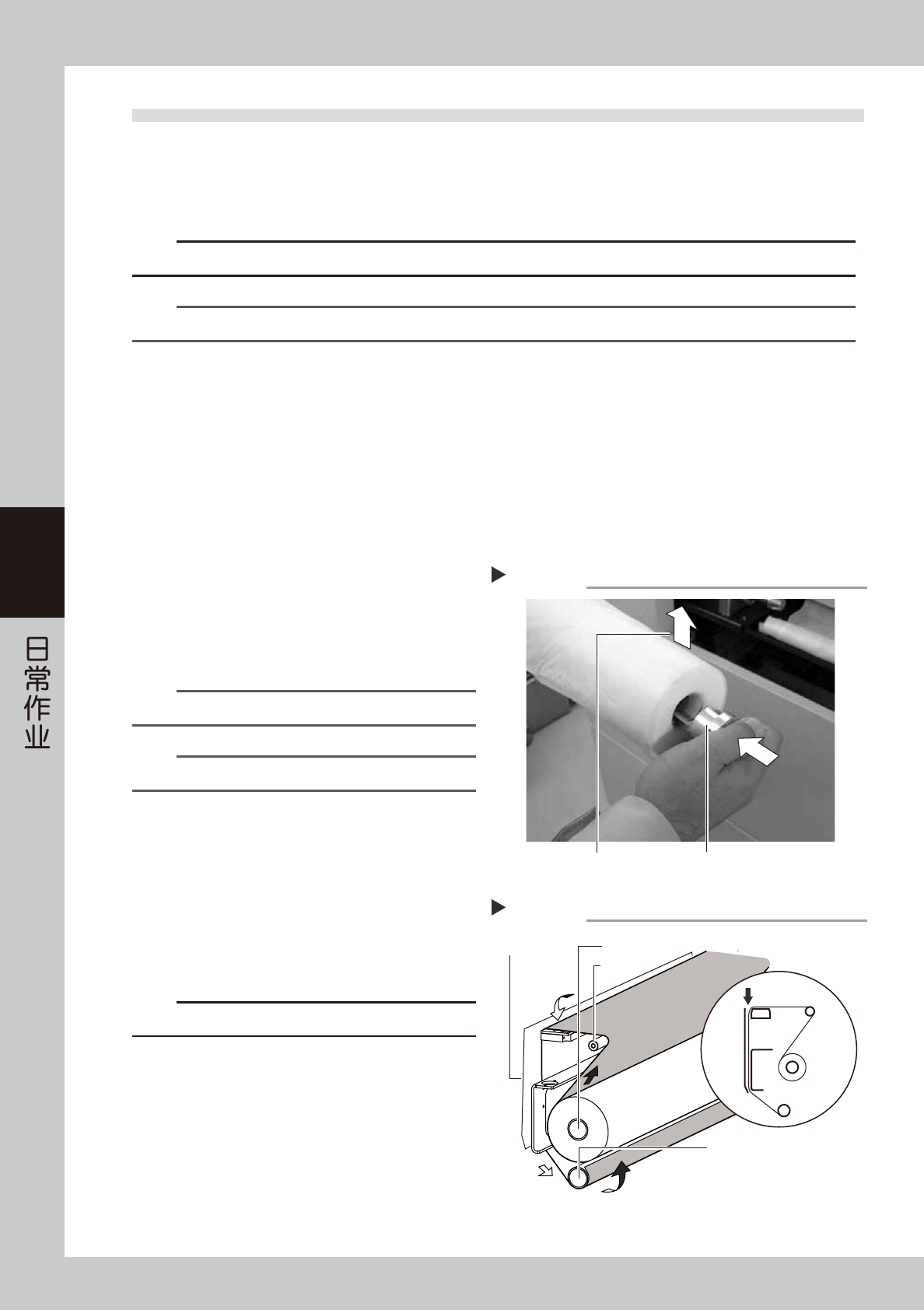

取出卷取用卷轴上已用完的卷纸。
向左按住已用完的卷纸，将其从卷取侧卷轴 ( 下侧 )
取出。同时，将嵌在卷芯右端的卷轴支架也一并取
出。
3
将留在上侧卷轴的卷芯更换到卷取侧卷
轴上。
向左按住上侧卷轴上的空卷芯，连同插在卷芯右侧
的卷轴支架一并取出，再将其嵌入卷取侧卷轴 ( 下
侧)上。
4
将卷轴支架插入新卷纸的卷芯中。
拔出插在已用完的卷芯右端的卷轴支架，并插入新
卷纸的卷芯右端。
65403-N3-00
n
要点
更换轨道 2 用的卷纸时，插入卷轴支架的方向相反。
n
要点
将卷轴支架插入新卷纸的卷芯时，务必注意卷纸的送纸方向。
5
将新的卷纸嵌入上侧的卷轴。
向左按住卷纸，将卷纸嵌入上侧卷轴中。确认卷轴
支架已完全嵌入卷轴支架导槽中。
6
将卷纸穿过导向轴。
如右图所示，将卷纸穿过导向轴。穿过时，注意保
持卷纸的左右平衡。
65404-N3-00
c
注意
切勿使用卷纸的反面。
7
将新卷纸的前端固定在卷取侧的卷芯上
(Step3 中已嵌在卷取侧卷轴上 )。
使用粘胶带等固定卷纸。固定时，注意使卷纸卷动
时能够保持平行。固定后再转动卷轴 2 〜 3 圈卷紧
卷纸。
8
关闭面板，解除紧急停机状态。
卷轴支架的插入
Step 4
卷轴支架
卷纸的送纸方向
卷纸的穿纸方法
Step 6
卷取轴
新卷纸
背盖
导向轴
