6.3 长时间不使用时
如果长时间 ( 超过约 6 个月 ) 不使用清洁剂泵，清洁剂泵内部会变干燥导致运行不良。为防止该现象发生，必须断
开清洁剂泵的管道。下面，介绍管道的断开方法。
■ 管道的断开方法
1

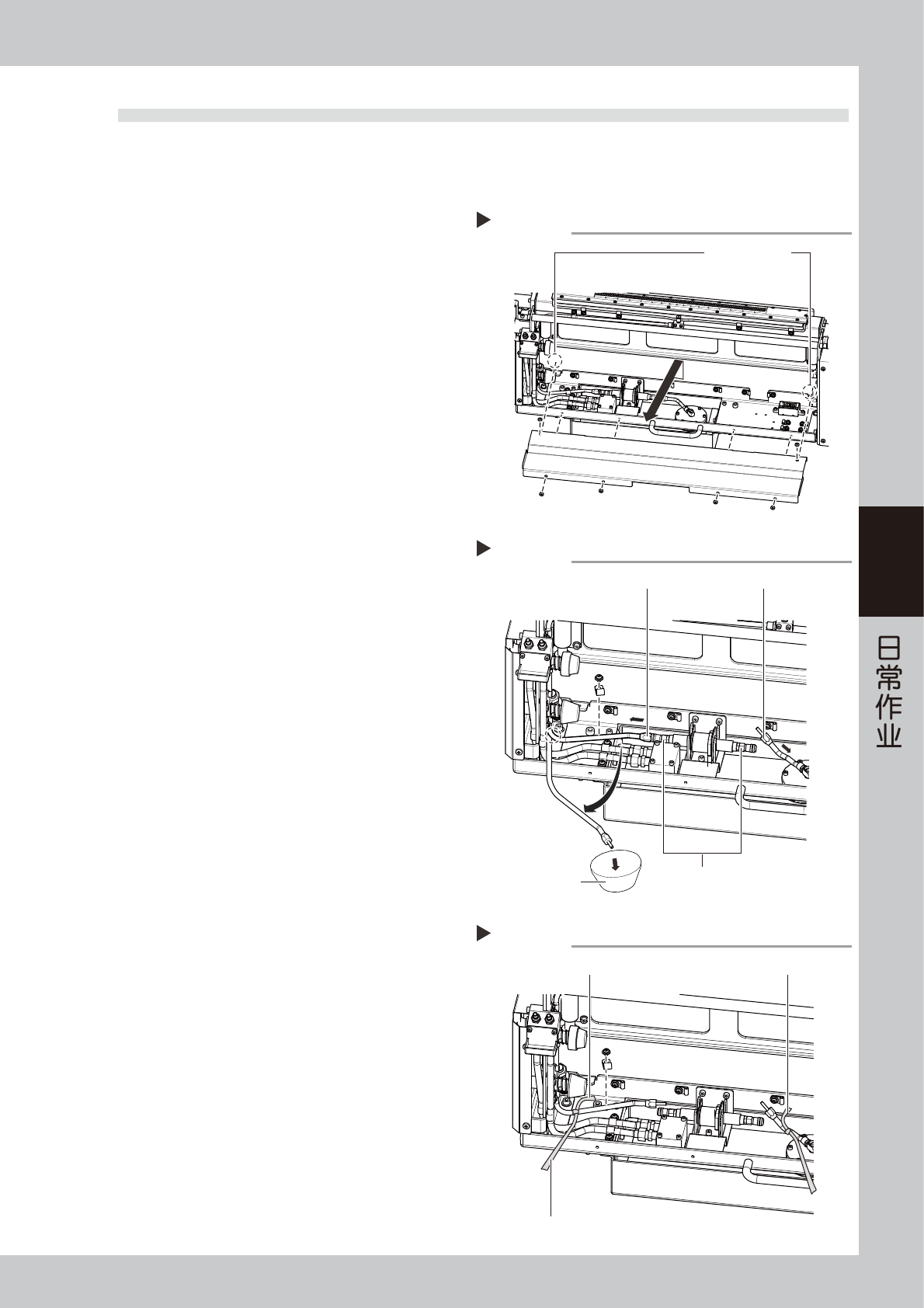

拆卸清洁装置的盖板。
1. 先拧松固定清洁装置盖板里侧的 2 颗螺钉 ( 如
右图所示虚线处 )，不必拆下螺钉。
2. 拆下前侧的 4 处螺钉。
3. 将盖板向上提起后再向自己一侧拉出。
65412-N3-00
2
拆卸接头。
从带断流阀的接头上拆下清洁头侧和清洁剂箱侧的
2 处接头。拆卸清洁头侧的接头时，必须注意软管
内残留的酒精可能会流出来。
1. 使右图所示虚线处的软管弯折后，拆卸清洁头
侧的接头。
2. 准备容器等，松开弯折处，使酒精排出流入容
器内。
3. 拆卸清洁剂箱侧的接头时，拆下后必须立即向
上提起使软管内的酒精流回清洁剂箱。
65413-N3-00
3
在软管上作标记。
将黄色带子等系在 Step2 中拆卸的 2 处软管部，作
为标记。
65414-N3-00
4
安装清洁装置的盖板。
按照与 Step1 拆卸时的相反步骤安装清洁装置的盖
板。安装时，必须使标记带露出在盖板之外，以便
知道接头为断开状态。
■ 重新使用时
按照与“管道的断开方法”相反的步骤连接软管，参照
本章前述“6.2清洁剂的补充方法”补充清洁剂。
补充完后，使清洁剂泵运行，检查运行动作是否正常。
拆卸清洁装置的盖板
Step 1
先拧松此2处螺钉
拆卸接头
Step 2
接头 (清洁头侧)
带断流阀的接头
容器
接头 (清洁剂箱侧)
在软管上作标记
Step 3
标记 (黄色带子等) 标记
使标记在装上盖板后露出在外
4-14
4
7.印刷部的安装
将预先准备好的网板固定在印刷部，将刮刀安装在刮刀头上。
1

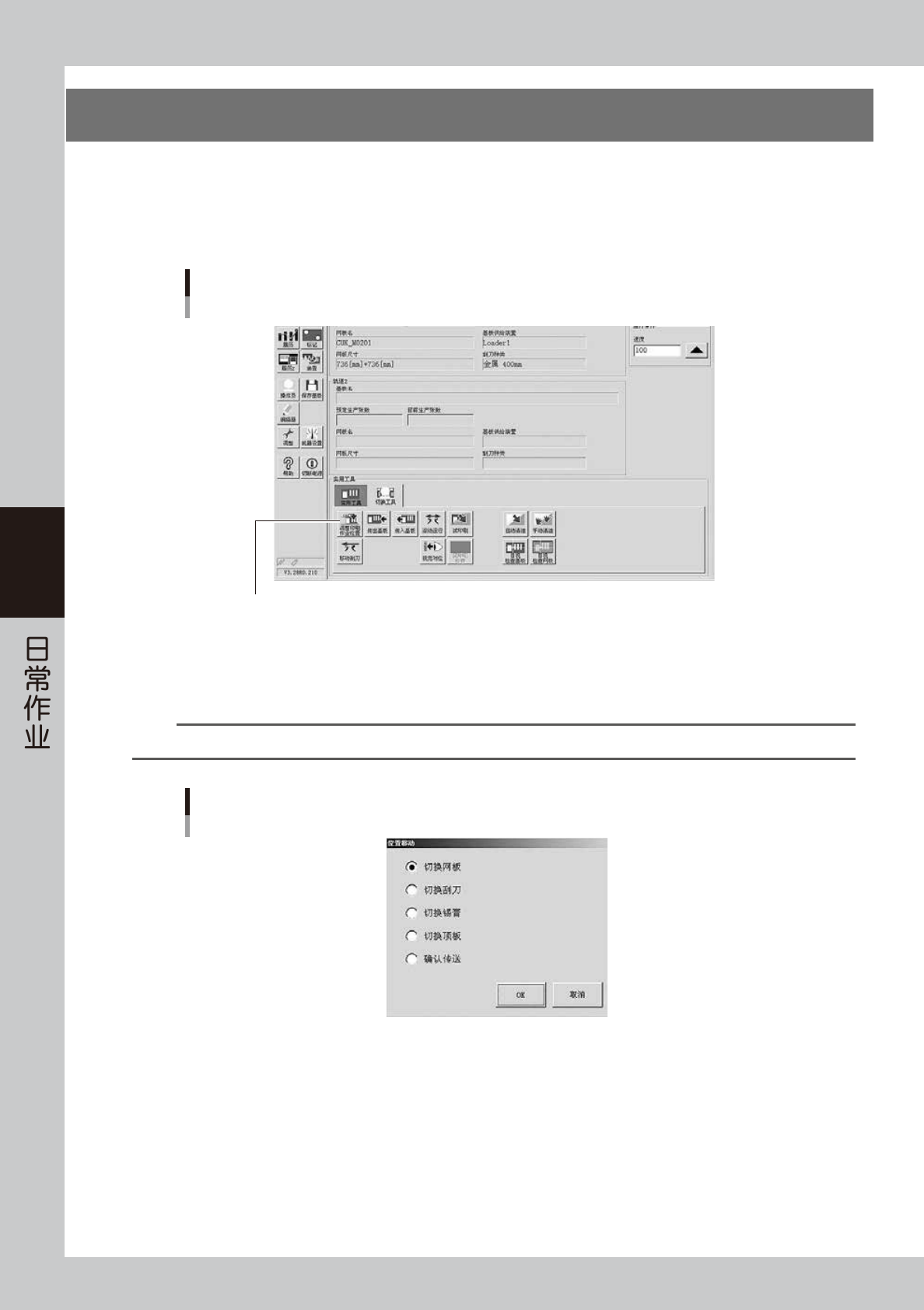

打开生产设计画面的“切换工具”选项卡。
传送装置的调节在此画面进行。
生产设计画面
“切换工具”选项卡
[调整印刷作业位置]按钮
66408-N3-10
2
按 [ 调整印刷作业位置 ] 按钮。
选择想要操作的项目。
n
要点
使用 2 条轨道进行生产时，会显示“选择轨道号码”的对话框，选择轨道后按 [OK] 按钮。正在生产的轨道显示为灰色。
“位置移动”对话框
66409-N3-00
4-15
4
3
DOORLOCK 指示灯熄灯后，打开安全盖。
4
确认或调节网板止动销的位置。
准备使用的网板与前次生产时所用网板尺寸不同时，需调节印刷工作台左侧止动销的位置 (W 与 L 方向 )。
参考张贴在网板安装部侧面的示意图或本章后述“7.1 网板尺寸与网板止动销的位置”，将网板止动销固
定在正确的位置上。
网板止动销
L方向
网板止动销
不使用时，
收放在此处
65415-N3-00
5
插入网板。

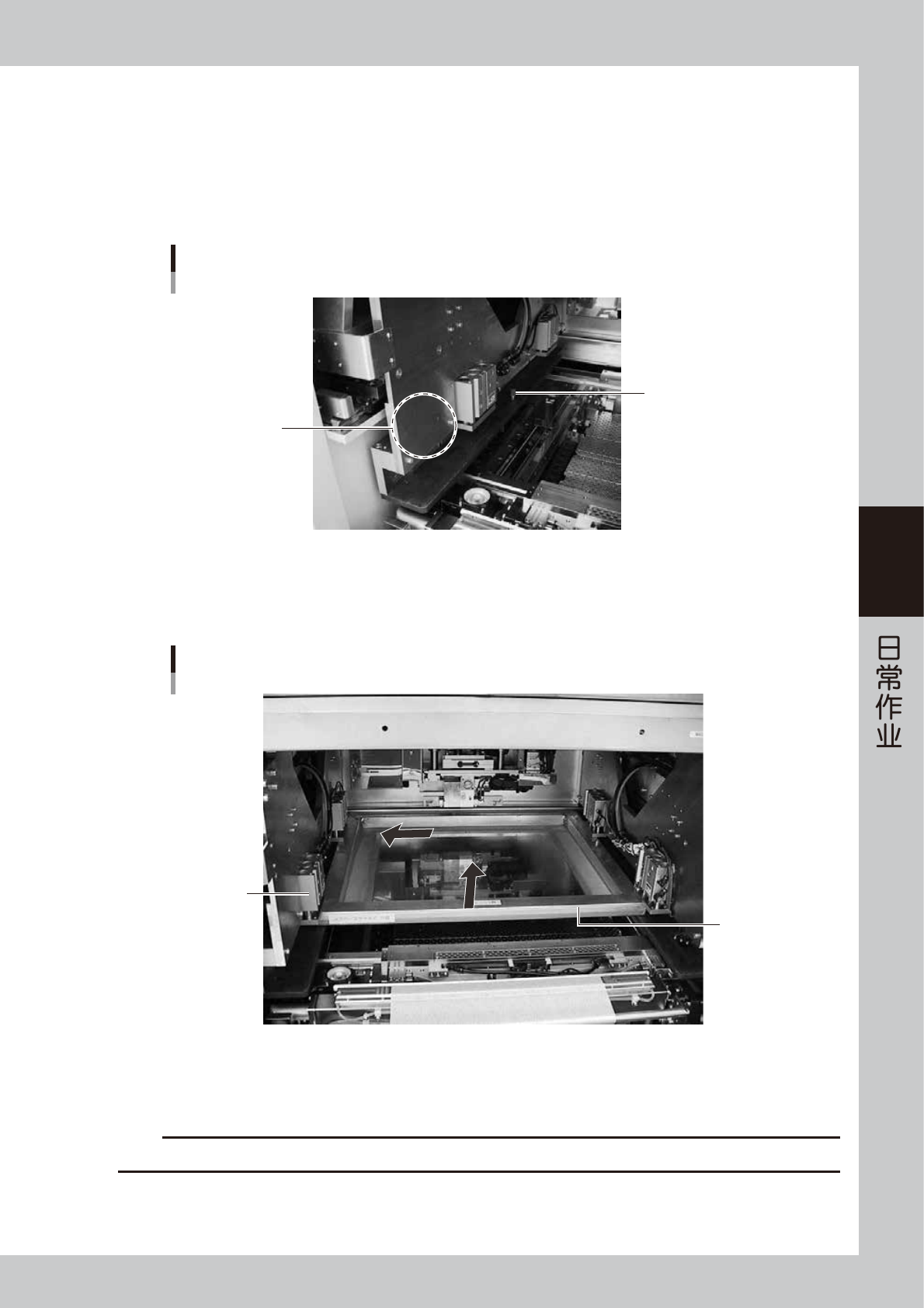

用手托着网板框，沿印刷工作台里侧的止动销水平插入，直至碰到左侧的网板止动销。
网板的安装
网板固定夹
网板框
65416-N3-00
6
夹固网板。
边将网板向印刷工作台的里侧和左侧按，边向右转动印刷机右侧的网板固定夹开关，夹固网板。
c
注意
操作时，注意不要被网板固定夹夹伤手指。
