4-17 4 7.1 网板尺寸与网板止动销的位置 根据所使用的网板尺寸，调节网板止动销的位置。网板止动销为螺纹式。 ■ 网板尺寸与止动销的位置 网板框尺寸 L ( mm ) × W ( mm ) 网板止动销位置 750 × 750 不使用 750 × 650 不使用 736 × 736 1 650 × 550 2 与 3 网板尺寸与止动销的位置 1 2 3 65418-N3-00 网板止动销 网板止动销 65419-N3-00 c 注意…
4-16
4
7

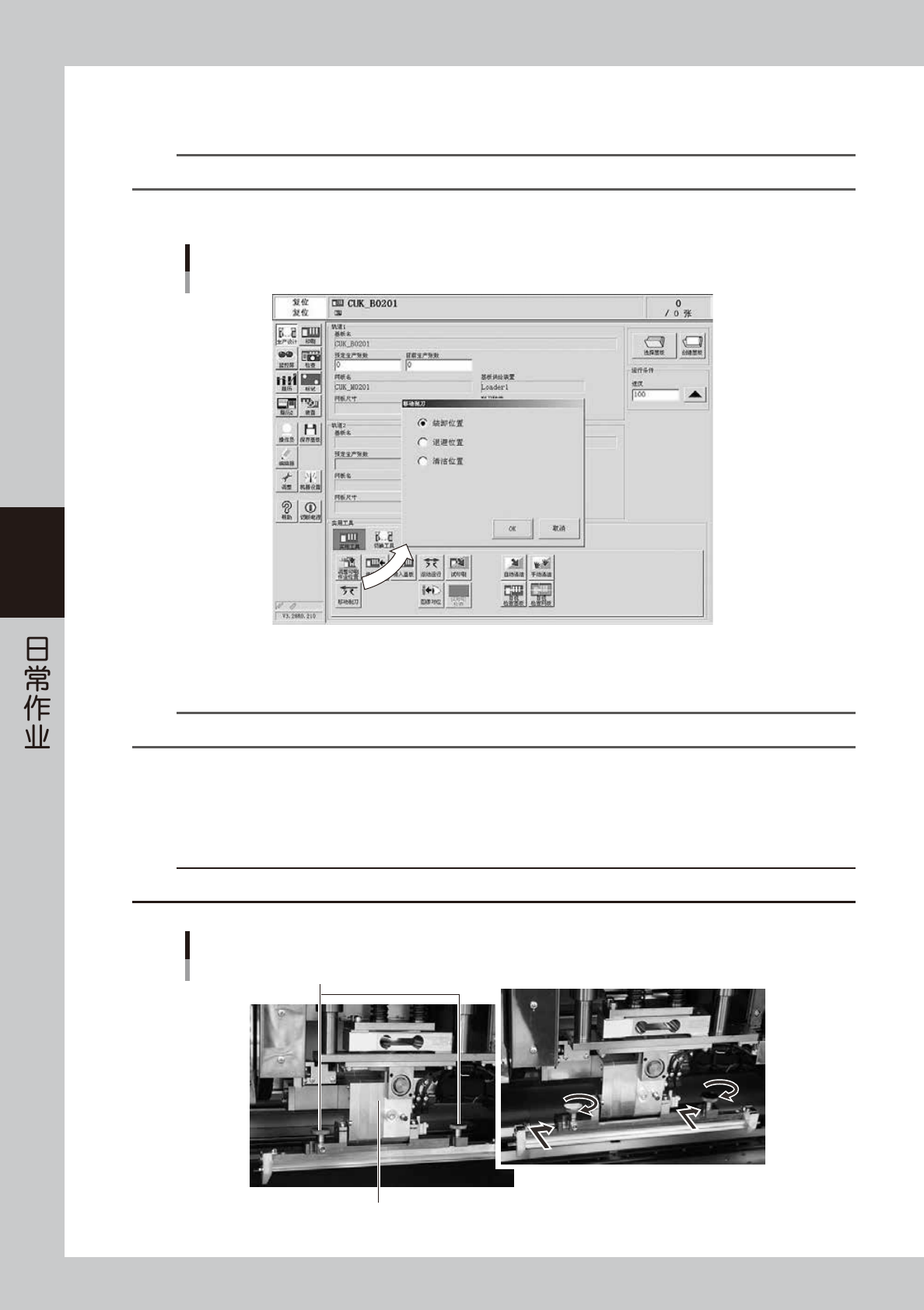

将刮刀头移至“装卸位置”。
1. 关闭安全盖，按操作面板的 [READY] 按钮后，按画面上 [ 移动刮刀 ] 按钮。
参考
使用 2 条轨道进行生产时，会显示“选择工作台”的对话框，选择想要操作的工作台后，按 [OK] 按钮。
2. 选择“装卸位置”，按 [OK] 按钮。刮刀头移至装卸位置 ( 自己一侧 )。
移动刮刀头
66410-N3-10
8
按 [ 调整印刷作业位置 ] 按钮。
n
要点
使用 2 条轨道进行生产时，会显示“选择轨道号码”的对话框，选择轨道后按 [OK] 按钮。正在生产的轨道显示为灰色。
选择“切换刮刀”。DOOR LOCK 指示灯熄灯后，打开安全盖。
9
将刮刀安装在刮刀头上。
如下图所示，将固定旋钮插入刮刀架螺孔中并拧紧。
c
注意
请务必使用 YSP20 印刷机专用的刮刀。
安装3S刮刀
固定旋钮
刮刀架
65417-N3-00
4-17
4

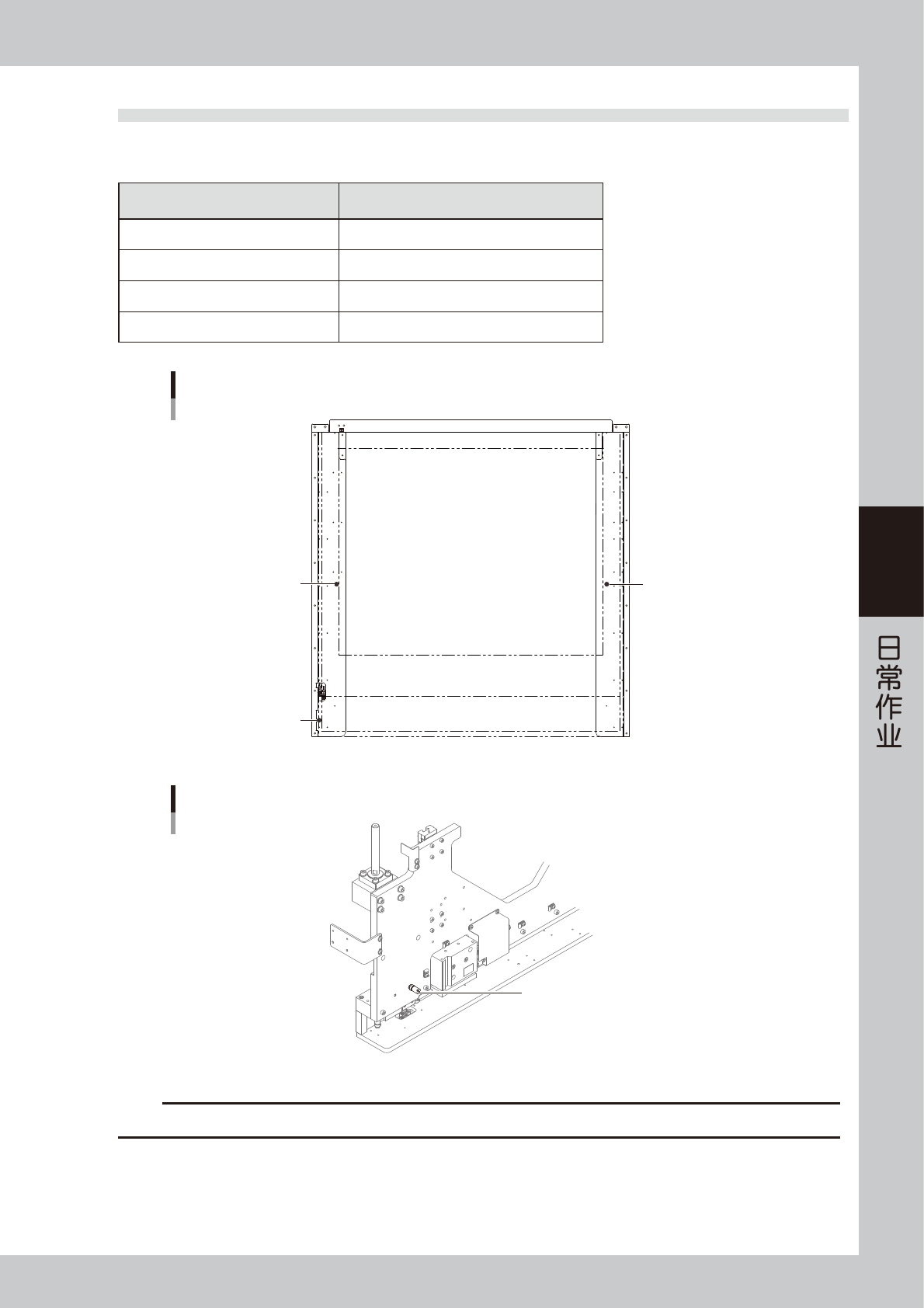

7.1 网板尺寸与网板止动销的位置
根据所使用的网板尺寸，调节网板止动销的位置。网板止动销为螺纹式。
■ 网板尺寸与止动销的位置
网板框尺寸
L
(
mm
)
× W
(
mm
)
网板止动销位置
750 × 750
不使用
750 × 650
不使用
736 × 736 1
650 × 550 2
与
3
网板尺寸与止动销的位置
1
2
3
65418-N3-00
网板止动销
网板止动销
65419-N3-00
c
注意
为防止松脱，务必用手拧紧网板止动销。
4-18
4
7.2 网板框的尺寸、制版基准
■ 网板框的尺寸、制版基准
各公司
推荐规格
可支持的
网板框尺寸
(mm)
制版基准 制版基准偏移量
设置
X
方向
Y
方向
A
：网板外框至基准位置的距离
(mm)
B
：网板中心至基准位置的距离
(mm)
X Y
YSP20
推荐规格
L750 × W750
中央
中心
中心
0 0
前侧
A 145 B 230 0 0
L736 × W736
中央
中心
中心
0 0
前侧
A 138 B 230 0 0
L650 × W550
中央
中心
中心
0 0
前侧
A 150 B 125 0 0
南工学
推荐规格
L750 × W650
中央
中心
中心
0 0
前侧
A 150 B 175 0 0
制版基准为“前侧”时
制版基准：前侧
网板框中心
A
B
基准位置
65420-N3-00
