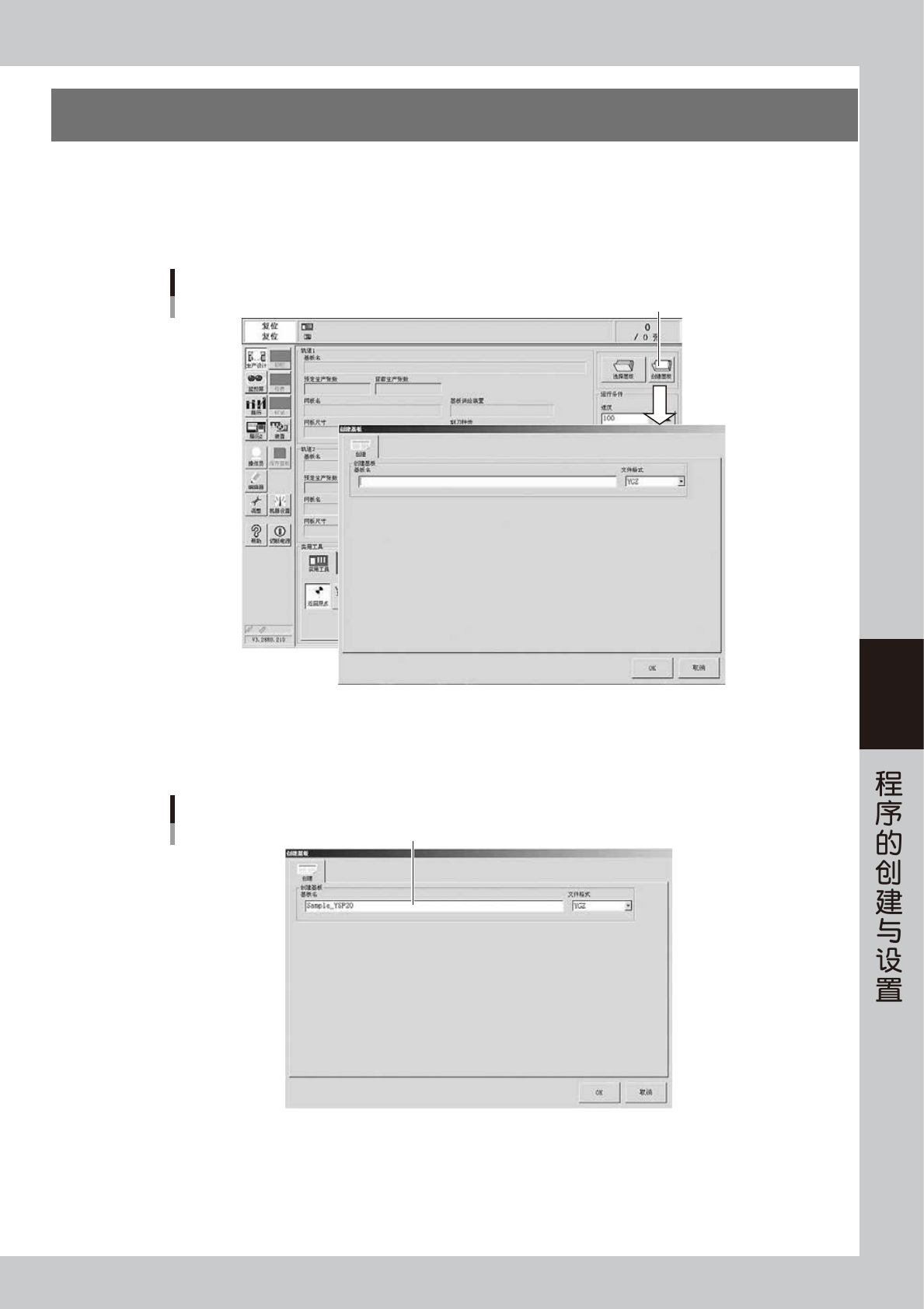

5-1 5 1. 创建程序 创建基板程序，必须先登录基板名。按照下列步骤登录基板名。 1 按生产设计画面的 [ 创建基板 ] 按钮。 打开“创建基板”对话框。 [创建基板]按钮 “创建基板”对话框 66500-N3-00 2 在基板名输入框中输入基板名。 以半角英文数字输入 20 字符以内的基板名。不可输入下划线 (_) 以外的符号和空格。 输入基板名 输入基板名 66501-N3-00
第 5 章 程序的创建与设置
本章主要介绍进行锡膏印刷所需程序的创建方法，说明需要设置的内容和编辑方法。
目录
1. 创建程序 5-1
2. 基本设置 5-3
2.1 “基本设置”选项卡的构成 5-3
3. 基板数据的设置 5-5
3.1 基板标记和参数的设置 5-5
3.2 基板数据的详细设置 5-10
4. 网板数据的设置 5-13
4.1 网板标记和参数的设置 5-13
4.2 网板数据的详细设置 5-16
5. 刮刀数据的设置 5-19
5.1 刮刀数据的详细设置 5-23
6. 清洁装置数据的设置 5-26
7. 标记数据的创建 5-29
7.1 创建步骤 5-30
7.2 基本参数 5-31
7.3 形状参数 5-32
7.4 识别参数 5-34
7.5 进行标记调整 5-36
8. 图像对位 5-39
9. 试印刷 5-43
5-1
5
1.创建程序
创建基板程序，必须先登录基板名。按照下列步骤登录基板名。
1
按生产设计画面的 [ 创建基板 ] 按钮。
打开“创建基板”对话框。
[创建基板]按钮
“创建基板”对话框
66500-N3-00
2
在基板名输入框中输入基板名。
以半角英文数字输入 20 字符以内的基板名。不可输入下划线 (_) 以外的符号和空格。
输入基板名
输入基板名
66501-N3-00
5-2
5
3
按 [OK] 按钮。
输入新建的基板名后，返回生产设计画面。
参考
如果输入的基板名已经存在，会显示警告对话框。按 [ 取消 ] 按钮，重新输入其它基板名 ( 如果可以覆盖原来的基板程序，按 [OK]
按钮 )。
4
创建必要的数据。
对新登录的基板，自动设置“默认值”。详细内容，请参照后述“2. 基本设置”和“3. 基板数据的设置”
〜“7. 标记数据的创建”的说明，创建或编辑必要的数据。
5
保存创建的基板程序。
1. 按按钮区的 [ 保存基板 ] 按钮。
显示“保存基板”对话框。
2. 确认想要保存的驱动器、文件夹后，按 [ 保存 ] 按钮。
[保存基板]按钮
基板程序的保存
[保存]按钮显示想要保存的基板名 表示此基板程序正在编辑
按此按钮，可以修改
基板程序名
66502-N3-00
参考
如果不保存基板程序就直接按 [ 切断电源 ] 按钮退出软件系统，会显示是否保存基板的确认对话框。按 [ 是 ] 按钮，显示与上图相
同的“保存基板”对话框。
