5-3
5
2.基本设置
设置“基本设置”选项卡内的所有项目之后，就可以进行印刷。“基本设置”选项卡内的各设定项目与“基板”、“网板”、
“刮刀”、“清洁装置”选项卡内经常使用的项目为链接状态。如果想要进行更为详细的设置，则必须直接在各选项
卡画面设置。

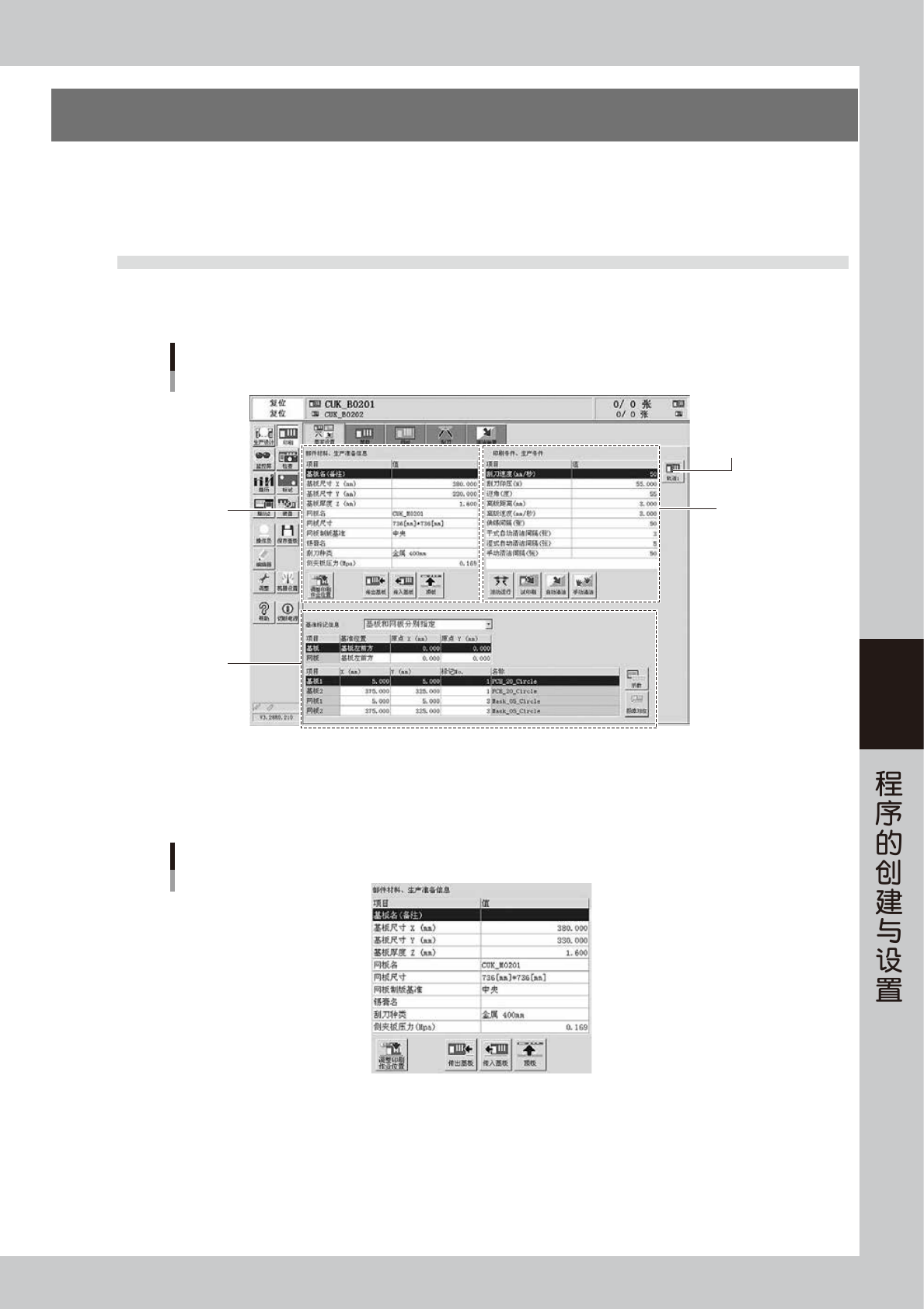

2.1 “基本设置”选项卡的构成
“基本设置”选项卡画面由 3 部分构成。此画面内的各操作按钮，可以直接进行生产准备和印刷作业所必要的手动
操作用。
基本设置画面
2
1
3
轨道切换按钮
66503-N3-00
1. “部件材料、生产准备信息”区
此区内的项目是从“基板”、“网板”、“刮刀”选项卡内提取的，与生产准备相关。
部件材料、生产准备信息画面
66504-N3-00
‧
基板名 ( 备注 )、基板尺寸 XY、基板厚度 Z、侧夹板压力
参阅后述“3.基板数据的设置”中 A 〜 D 和 N 的内容。
‧
网板名、网板尺寸、网板制版基准
参阅后述“4.网板数据的设置”中 A 〜 C 的内容。
‧
锡膏名、刮刀种类
参阅后述“5.刮刀数据的设置”中 E、A 的内容。
5-4
5

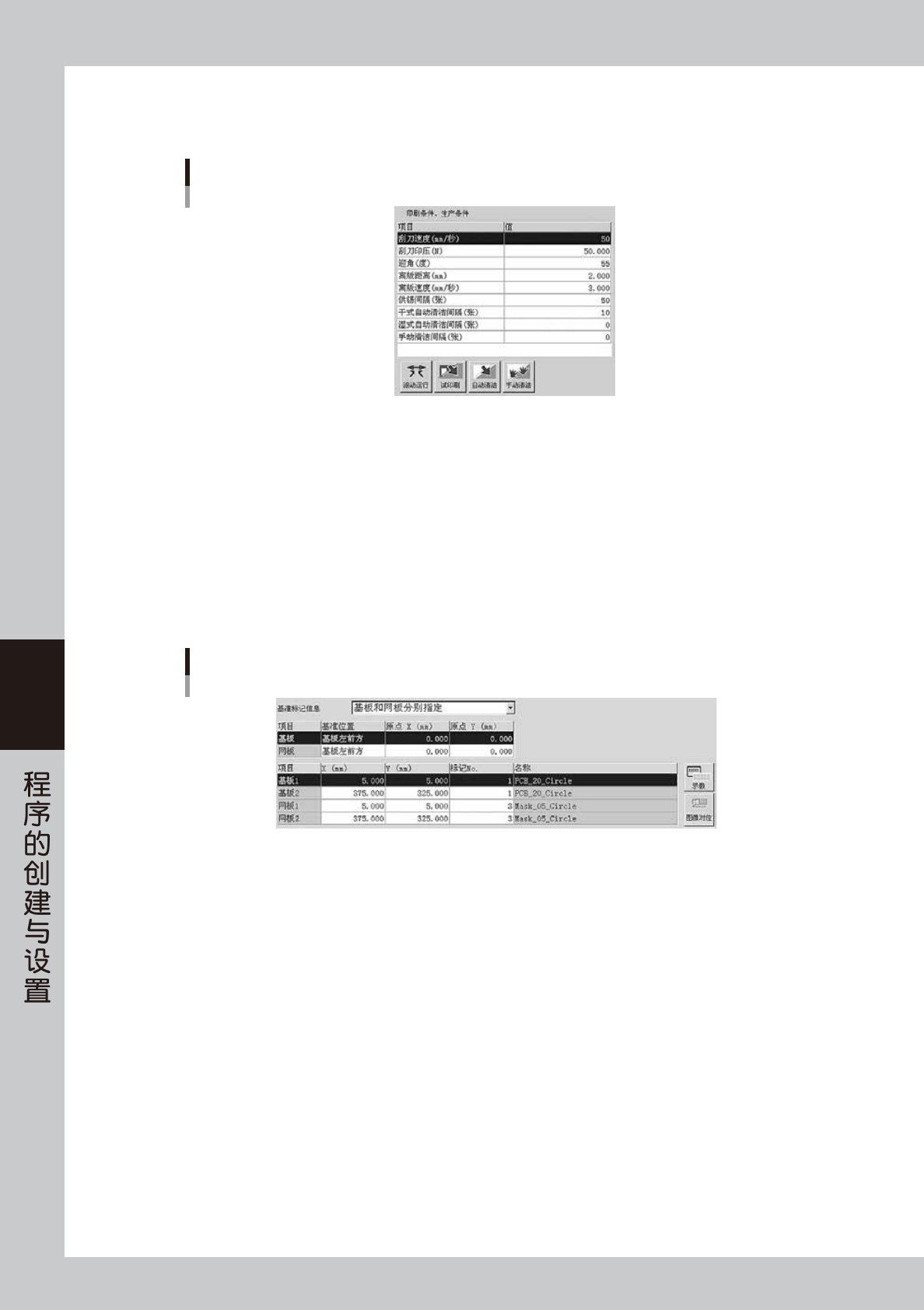

2. “印刷条件、生产条件”区
此区内的项目是从“刮刀”、“清洁装置”选项卡内提取的，与印刷条件的设置相关。
印刷条件、生产条件画面
66505-N3-00
‧
刮刀速度、刮刀印压、供锡间隔、迎角 ( 度 )
参阅后述“5.刮刀数据的设置”中 E、F、J 和 B 的内容。
‧
离版距离、离版速度
参阅后述“5.1.刮刀数据的详细设置”的内容。
‧
干式自动清洁间隔、湿式自动清洁间隔、手动清洁间隔
参阅后述“6.清洁装置数据的设置”中 C、F、I 的内容。
3. “基准标记信息”区
基板和网板的基准标记信息也可以在此直接输入。
基准标记信息画面
66506-N3-00
‧
基板 - 基准位置、原点 XY
参阅后述“3.基板数据的设置”中 F、G、H 的内容。
‧
网板 - 基准位置、原点 XY
参阅后述“4.网板数据的设置”中 F、G、H 的内容。
‧
基准标记坐标
参阅后述“3.基板数据的设置”中 4
～
5 的内容。
5-5
5
3.基板数据的设置
在 [ 印刷 ]-“基板”画面，确认和编辑下列项目。
3.1 基板标记和参数的设置
[印刷] -“基板”画面
1 4 5 62 3
[编辑]按钮
7
轨道切换按钮
66507-N3-10
1. 基板基准标记
使用对位用基板基准标记时设置为“使用”，不使用时设置为“不使用”。
按右侧的 [ 编辑 ] 按钮，显示如在下图所示的对话框后选择。
设置基板基准标记的对话框
66508-N3-00
2. 基准标记的类型
“基板基准标记”设置为“使用”时，该“基准标记类型”( 想要使用的标记个数 ) 从“1 点”〜“4 点”中选择。各标记的
形状可以不必相同。按右侧的 [ 编辑 ] 按钮，显示如上图所示的对话框后选择。
+X
基板基准标记类型 (以2点为例)
(0, 0)
基板原点 (与基板坐标基准位置不一致时)
标记2
(X, Y)
标记1
(X, Y)
+Y
基板坐标基准位置
65500-N3-00
