5-9
5
W. 印压控制
生产基板时必须将印压控制设置为“使用”( 只有在不进行印压控制而只确认刮刀运行状态时设置为“不使用”)。
X. 基板歪斜容许值
设置在基板基准标记识别位置、局部基准标记识别位置检测基板歪斜度时的容许值。容许值输入为“0.00”时，表示不进行
歪斜度检测。

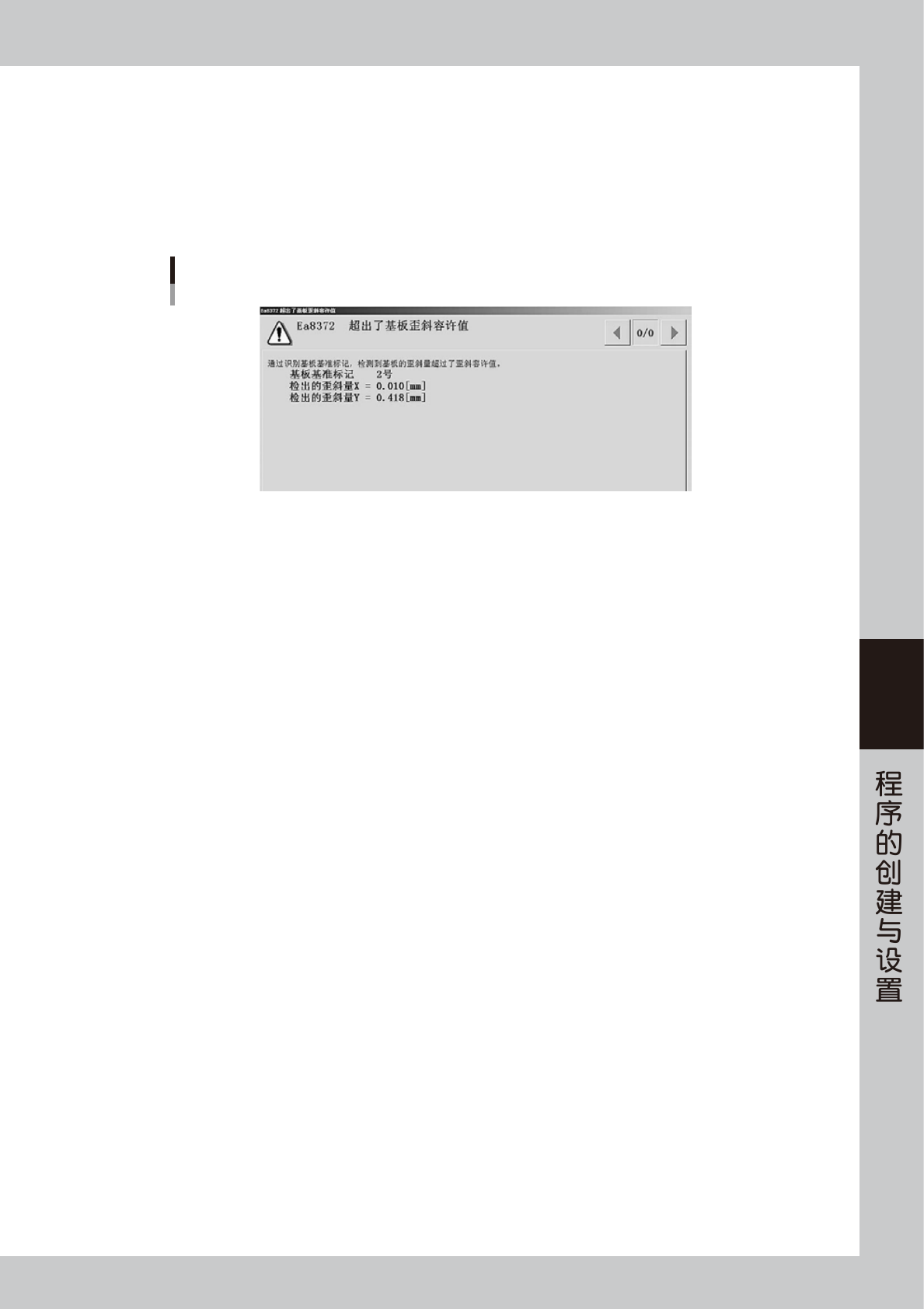

自动运行过程中，如果通过识别基板基准标记或局部基准标记而得到的歪斜度超过了此处所设置的容许值，就会显示错误警
告，机器停止运行。关闭错误警告画面后，可以在显示的对话框中选择是继续印刷基板，还是停止印刷传出基板。
超出了基板歪斜容许值
66511-N3-00
Y. 空调联锁
如果使用了选配的温控装置，可以设置检测到温度异常时空调联锁功能是“有效”还是“无效”。
k. 传出轨道的设置
设置传出基板用的轨道。通常设置为“任意”。
任意 ：向选择基板程序的轨道传出。
轨道 1 ：向轨道 1 传出基板。
轨道 2 ：向轨道 2 传出基板。
按下游要求 ：向下游要求的轨道传出基板。
5-10
5
3.2 基板数据的详细设置
按 [ 印刷 ] -“基板”画面的 [ 详细设置 ] 按钮，显示“目视检查基板”、“基板歪斜校正”、“局部基准标记”功能
的设置画面。下面，分别介绍这些功能与设置方法。

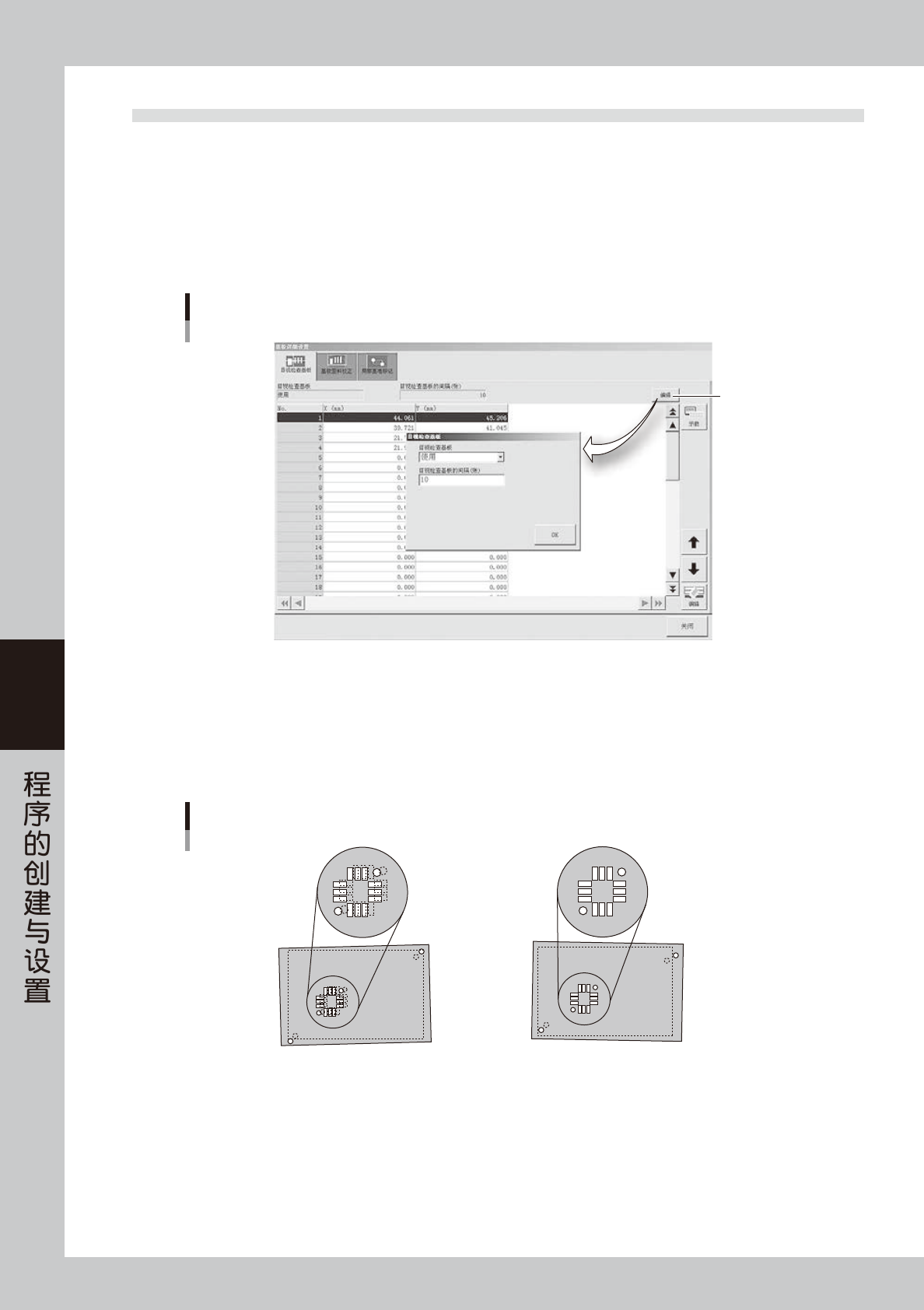

● 目视检查基板
在“目视检查基板”画面，可以预先输入印刷锡膏之后准备进行目视检查的基板坐标 ( 参阅本章“9.试印刷”)。按此画面的
[ 编辑 ] 按钮，在显示的“目视检查基板”对话框中，设置“使用”或“不使用”此功能。设置为使用时，必须设置“目视
检查基板的间隔 ( 张 )”。
“目视检查基板”画面
[编辑]按钮
66512-N3-10
● 基板歪斜校正
同一批基板存在整个向同一方向伸长或歪斜的现象，或者只有基板基准标记位置存在向同一方向伸长或歪斜的现象时，即使
通过对位偏移量的调整保证了印刷精度，但在印刷检查中仍会检查出整个印刷位置偏移的现象。此时，如果使用“基板歪斜
校正”功能，以印刷的基板为基准进行印刷检查，根据检查结果 ( 锡膏位置 )，在全部检查坐标上加上偏移量，就能正确地
判定印刷位置。
基板歪斜校正功能
1 如基板基准标记存在伸长和歪斜现象，
就无法正确校正因固定基板所引起的
偏移量，从而导致印刷检查结果出现
整个位置偏移。
2 通过印刷检查相机识别焊盘上印刷
精度高的锡膏面后，将偏移量反馈
到印刷检查位置。
(整体偏移)
65504-N3-00
5-11
5

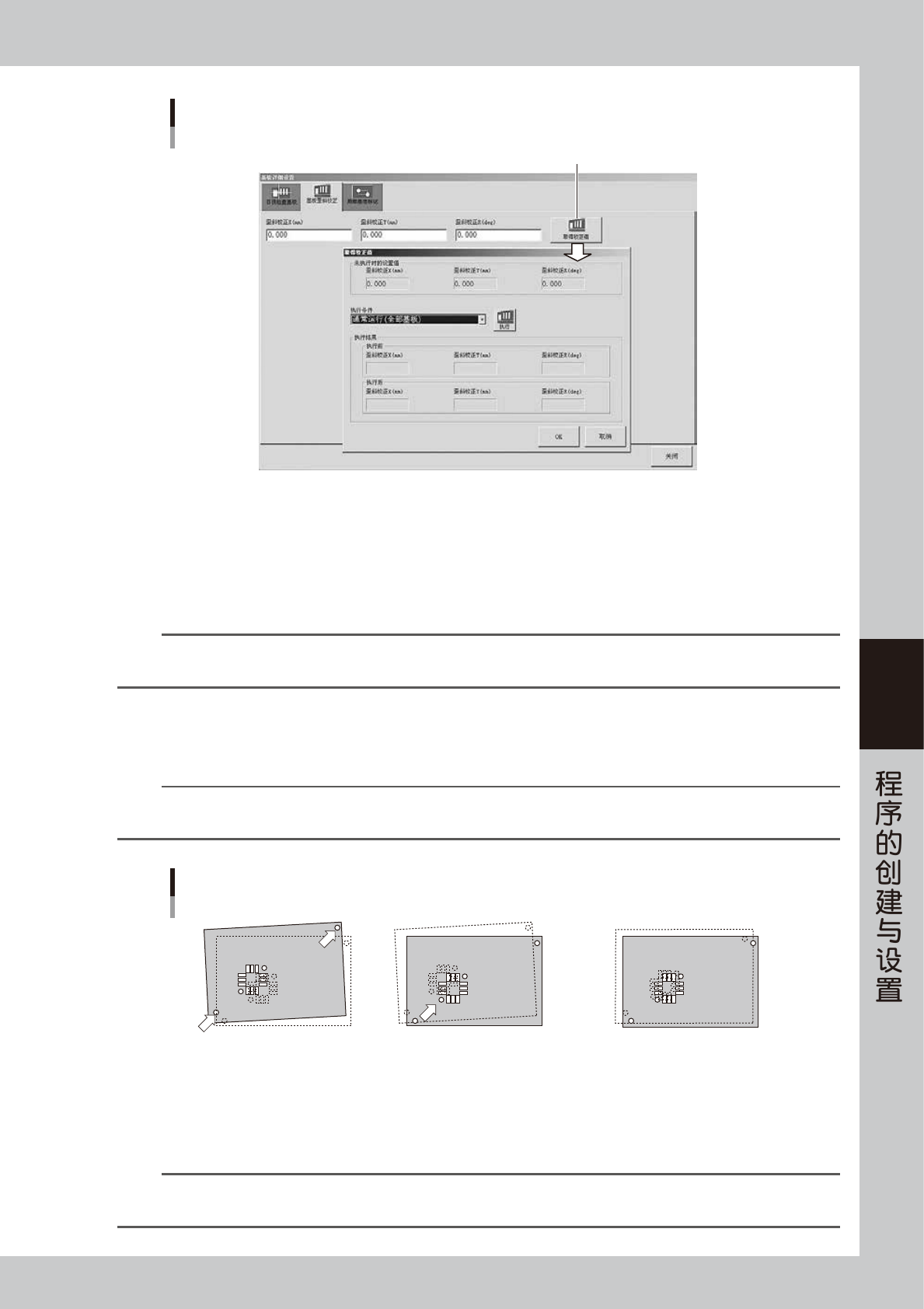

基板歪斜校正功能的设置
[取得校正值]按钮
66513-N3-00
按“基板歪斜校正”画面右侧的 [ 取得校正值 ] 按钮，显示“取得校正值”对话框。该对话框的“未执行时的设置值”分组
框中显示取得校正值之前的设定值。
按 [ 执行 ] 按钮，执行印刷检查，检测到整个印刷位置的偏移量，自动取得歪斜校正值 X、Y、R。
“执行结果”分组框中，显示本次印刷检查“执行前”的校正值和“执行后”新取得的校正值。比较执行前与执行后的校正
值并反复进行印刷检查，直至数值一致。要使校正值达到一致，需进行数次 (3 〜 5 次 ) 印刷检查。
想要使取得的校正值生效，按 [OK] 按钮 ；想要放弃时，按 [ 取消 ] 按钮。
n
要点
取得歪斜校正值需进行印刷检查，必须预先创建印刷检查数据。为了检出整个基板的正确印刷位置，必须尽可能多地登录印刷检查
对象。关于印刷检查的详细内容，请参阅《YSP、YSP20 选件手册》中的“印刷检查功能”的内容。
● 局部基准标记
如果对存在伸长、歪斜等参差不齐现象的同 1 批基板进行印刷时，通过识别想要重点确保印刷精度的位置附近的标记，可以
稳定重点位置的印刷精度。
参考
使用了局部基准标记的位置校正，还可用于印刷位置的计算，在装有印刷检查装置 ( 选配 ) 的印刷机上进行印刷检查时用于印刷检
查位置的计算。
基板基准标记和局部基准标记
基板基准标记
基板基准标记
局部基准标记
3. 如果基板不存在伸长和歪斜现象，在
识别局部基准标记时就不会检出位置
偏移。如果基板存在伸长
和歪斜现象，
则必须将识别局部基准标记时检测到
的偏移量(仅限XY方向)直接加入基板
基准标记校正量中。
2. 先根据基板基准标记的识别结果，校正
因固定基板所引起的偏移之后，再在预
先登录的局部基准标记位置上识别局部
基准标记。
1. 识别基板基准标记，对因固定
基板所引起的偏移计算其校正
量。
65505-N3-00
参考
如果想要重点确保基板上多个位置的印刷精度，可以使用各自的局部基准标记，即将各个局部基准标记的识别偏移量的平均值作为
校正量使用。
