4.2 网板数据的详细设置
● 目视检查网板的坐标设置

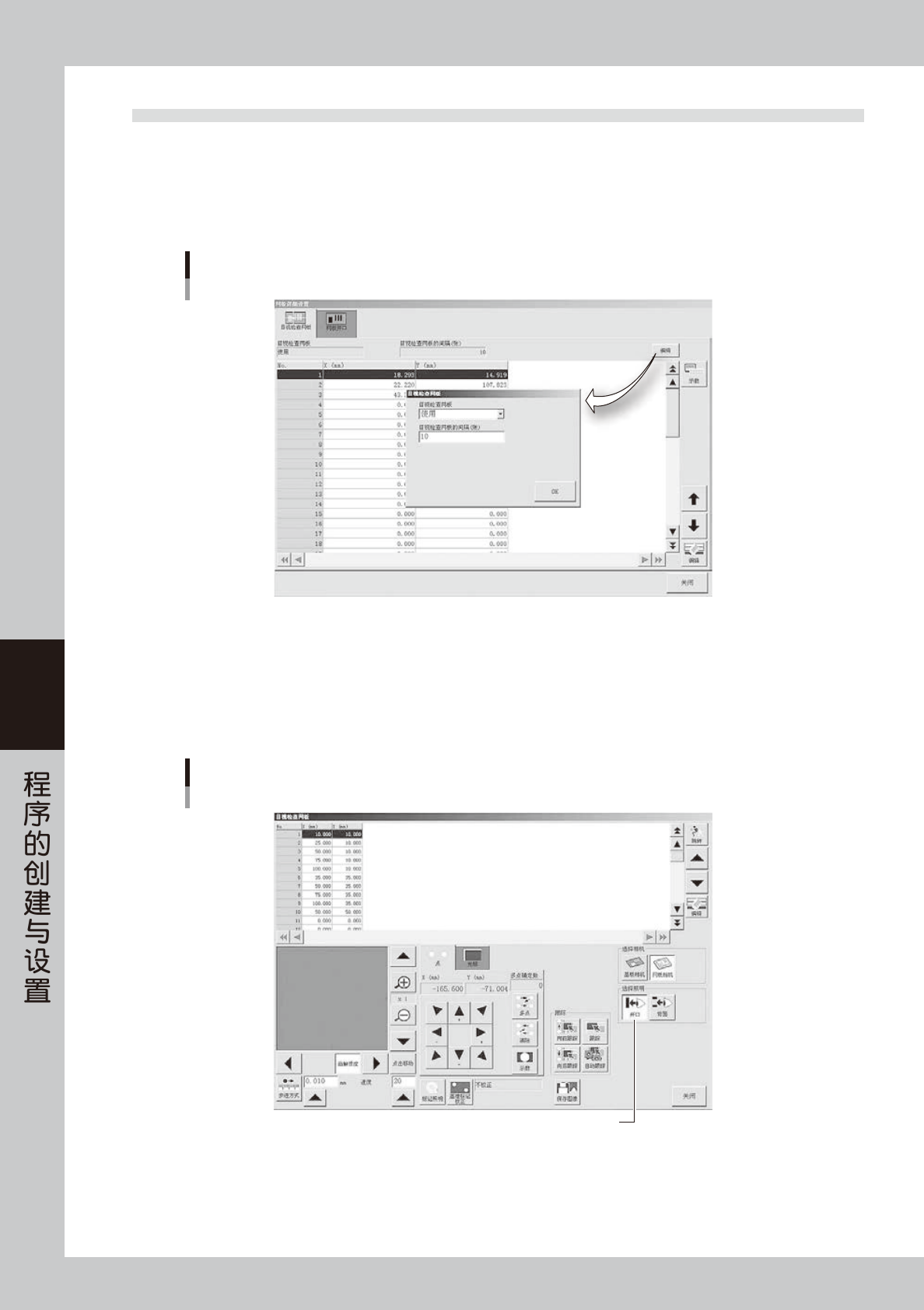

按 [ 印刷 ]-“网板”画面的 [ 详细设置 ] 按钮，显示设置“目视检查网板”坐标的画面。可以预先输入印刷锡膏之后准备进
行目视检查的网板坐标。按此画面的 [ 编辑 ] 按钮，显示“目视检查网板”对话框，设置“使用”或“不使用”该功能。设
置为“使用”时，“目视检查网板的间隔 ( 张 )”。
“目视检查网板”选项卡画面
66518-N3-10
● 目视检查网板的照明设置
分别设置进行网板的开口检查 ( 网眼堵塞检查 ) 和背面检查 ( 渗锡检查 ) 时的照明，可以分别按基板程序进行登录。输入网板
检查坐标后，按 [ 示教 ] 按钮，显示下图所示的“示教、跟踪”窗口。
如果想要设置检查网板开口部的网眼是否堵塞用的照明时，按 [ 开口 ] 按钮后再按 [ 标记照明 ] 按钮，打开标记照明设置窗口，
将照明级别更改为便于识别网板开口 ( 网眼堵塞 ) 状态的级别。
目视检查网板“示教、跟踪”窗口
[开口]按钮
[开口]按钮
66519-N3-10
5-17
5
如果想要设置检查网板背面的锡膏和助焊剂渗出状态的照明级别，按 [ 背面 ] 按钮再按 [ 标记照明 ] 按钮，在照明设置窗口设
置最佳照明级别。
无论是更改网板开口检查还是网板背面检查的照明级别，关闭照明设置窗口后，更改的内容都会自动登录在基板程序中。
目视检查网板“示教、跟踪”窗口
[背面]按钮
[背面]按钮
66520-N3-00
n
要点
如果网板开口、背面各自的目视检查用照明级别已分别登录，进行网板开口部的目视检查时，只需按 [ 开口 ] 按钮，进行网板背面
的目视检查时，只需按 [ 背面 ] 按钮，画面都会切换至各自设置的照明级别。

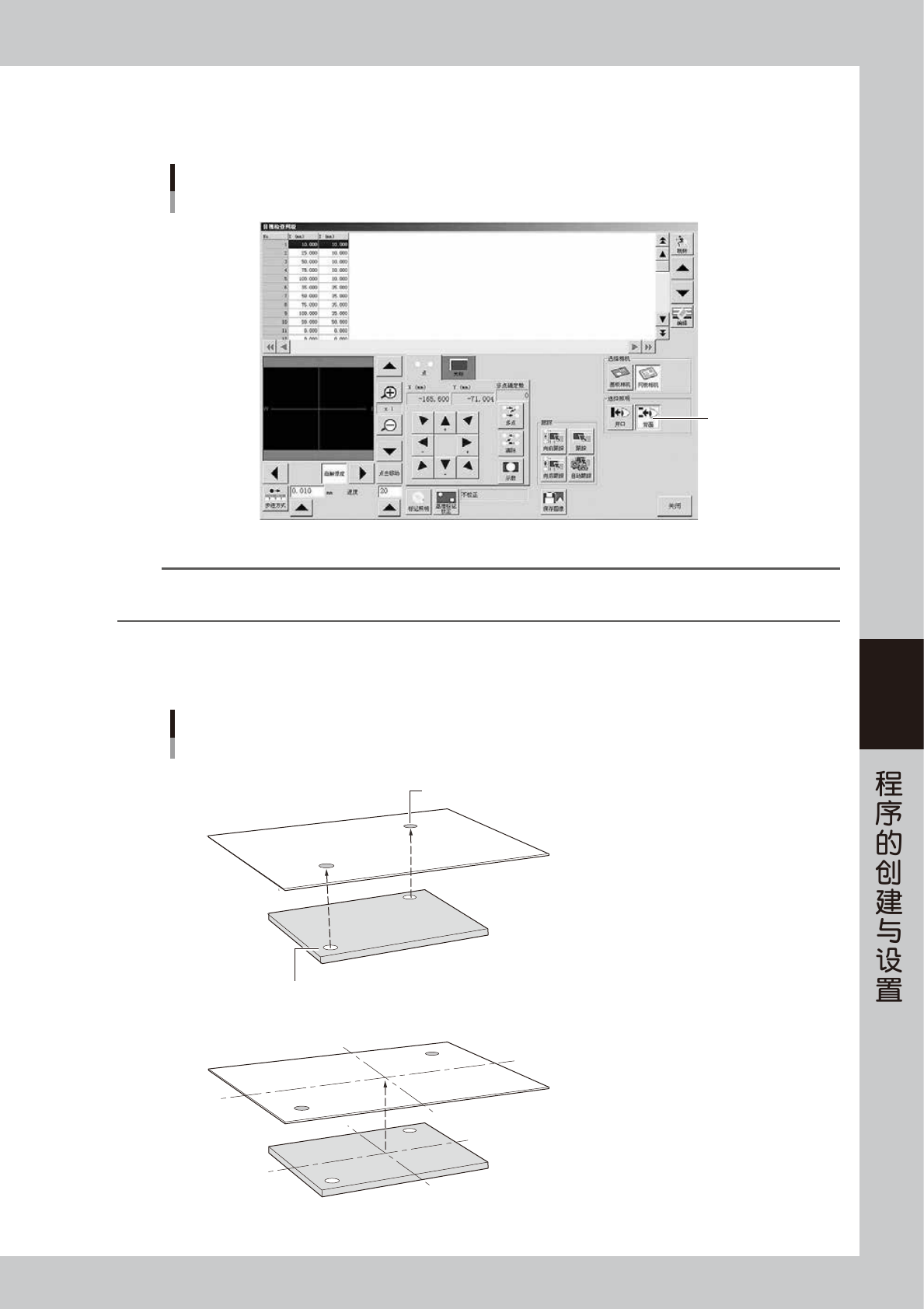

● 基板和网板的位置对齐
如果基板和网板都有标记时，对齐基板和网板的标记位置有下述 2 种方法。
网板标记
■ 基板、网板位置在相同的坐标上
■ 基板、网板位置在不同的坐标上
基板标记
基板和网板的标记位置
先通过图像处理分别检测出基板和网板的
实际标记相对于各自理论上的标记位置的
偏移量，然后再根据偏移量自动对齐基板
和网板的标记。
先通过图像处理分别检测出基板和网板的
实际标记相对于各自理论上的标记位置的
偏移量，然后再对齐基板中央和网板中央。
在对齐角度方向的位置时，为使两点标记
连成的直线和标记的理论位置间连成的直
线对齐，自动对基板和网板进行校正。
65511-N3-00
5-18
5
● 网板开口坐标的设置

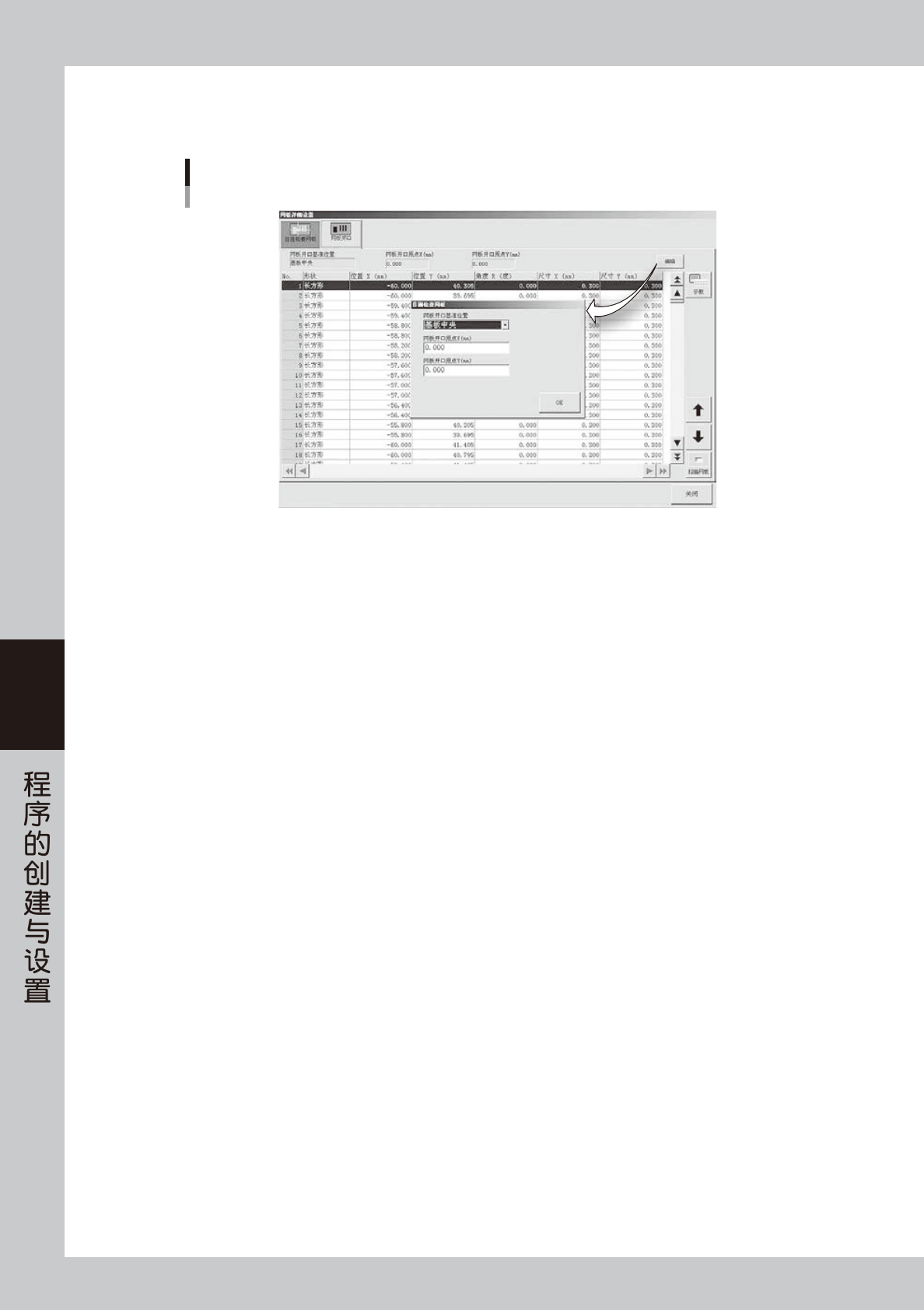

按 [ 印刷 ]-“网板”选项卡画面的 [ 详细设置 ] 按钮，可以打开设置“网板开口”坐标的画面。
“网板开口”选项卡画面
66521-N3-00
本功能，只有选配了印刷检查相机的印刷机才可以使用。
详细内容，请参阅《YSP、YSP20 选件手册》中的“印刷检查功能”的第 2 章“2.3使用网板扫描功能”的内容。
