5-18 5 ● 网板开口坐标的设置 按 [ 印刷 ]-“网板”选项卡画面的 [ 详细设置 ] 按钮，可以打开设置“网板开口”坐标的画面。 “网板开口”选项卡画面 66521-N3-00 本功能，只有选配了印刷检查相机的印刷机才可以使用。 详细内容，请参阅《YSP、YSP20 选件手册》中的“印刷检查功能”的第 2 章“2.3使用网板扫描功能”的内容。
5-17
5
如果想要设置检查网板背面的锡膏和助焊剂渗出状态的照明级别，按 [ 背面 ] 按钮再按 [ 标记照明 ] 按钮，在照明设置窗口设
置最佳照明级别。
无论是更改网板开口检查还是网板背面检查的照明级别，关闭照明设置窗口后，更改的内容都会自动登录在基板程序中。
目视检查网板“示教、跟踪”窗口
[背面]按钮
[背面]按钮
66520-N3-00
n
要点
如果网板开口、背面各自的目视检查用照明级别已分别登录，进行网板开口部的目视检查时，只需按 [ 开口 ] 按钮，进行网板背面
的目视检查时，只需按 [ 背面 ] 按钮，画面都会切换至各自设置的照明级别。
● 基板和网板的位置对齐
如果基板和网板都有标记时，对齐基板和网板的标记位置有下述 2 种方法。
网板标记
■ 基板、网板位置在相同的坐标上
■ 基板、网板位置在不同的坐标上
基板标记
基板和网板的标记位置
先通过图像处理分别检测出基板和网板的
实际标记相对于各自理论上的标记位置的
偏移量，然后再根据偏移量自动对齐基板
和网板的标记。
先通过图像处理分别检测出基板和网板的
实际标记相对于各自理论上的标记位置的
偏移量，然后再对齐基板中央和网板中央。
在对齐角度方向的位置时，为使两点标记
连成的直线和标记的理论位置间连成的直
线对齐，自动对基板和网板进行校正。
65511-N3-00
5-18
5
● 网板开口坐标的设置
按 [ 印刷 ]-“网板”选项卡画面的 [ 详细设置 ] 按钮，可以打开设置“网板开口”坐标的画面。
“网板开口”选项卡画面
66521-N3-00
本功能，只有选配了印刷检查相机的印刷机才可以使用。
详细内容，请参阅《YSP、YSP20 选件手册》中的“印刷检查功能”的第 2 章“2.3使用网板扫描功能”的内容。
5-19
5

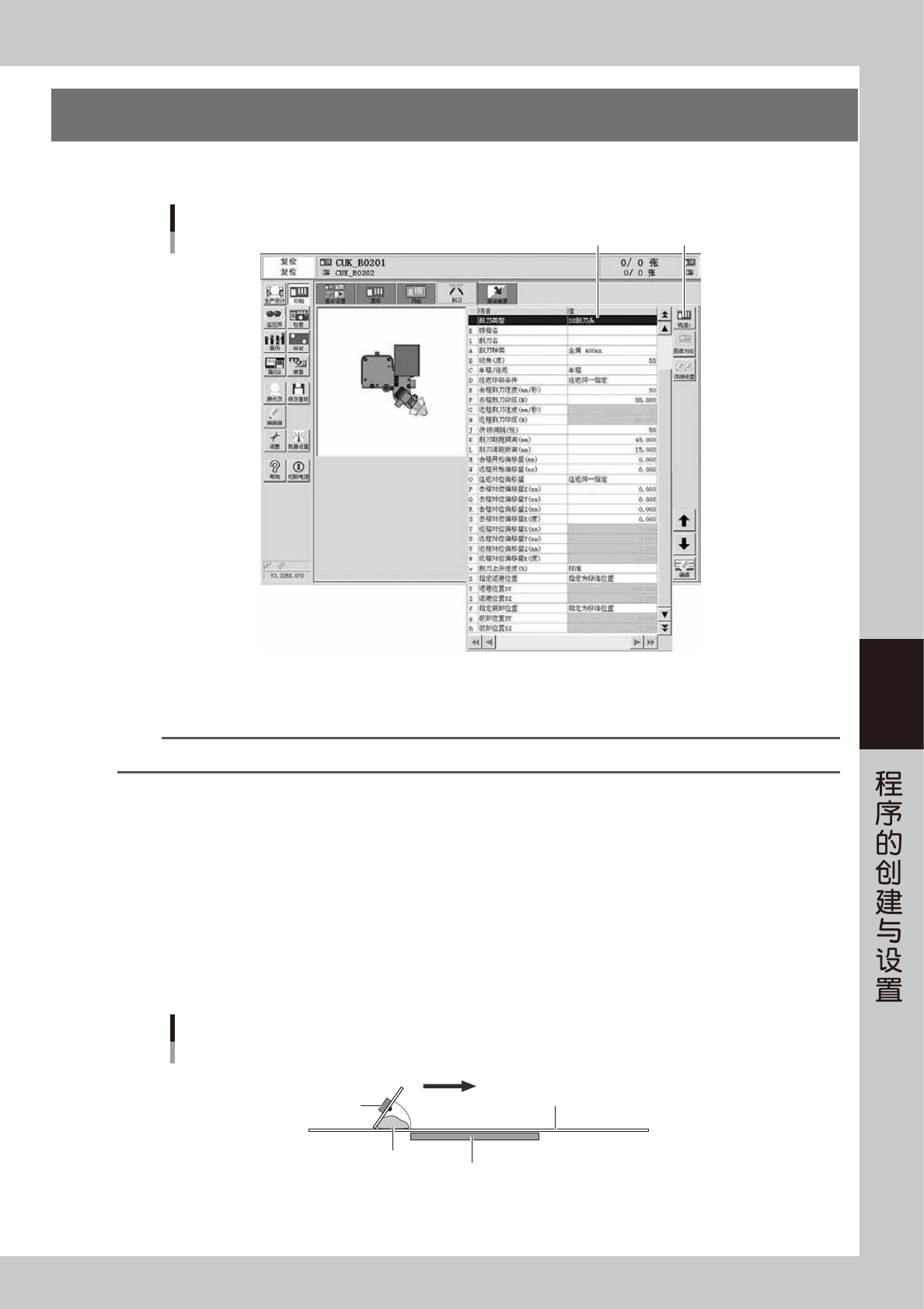

5.刮刀数据的设置
在 [ 印刷 ]-“刮刀”画面，确认和编辑下列项目。
[印刷] -“刮刀”画面
1
轨道切换按钮
66522-N3-10
1. 刮刀类型
使用 3S 刮刀时，选择“3S 刮刀头”；使用选配的双刮刀时，选择“双刮刀”。
参考
“刮刀类型”，根据出货规格已设置在机器数据中。如果不选择与机器数据相同的“刮刀类型”，会发生错误。
E. 锡膏名
输入所用锡膏的名称等信息，也可以不输入。
i. 刮刀名
输入所用刮刀的名称等信息，也可以不输入。
A. 刮刀种类
刮刀类型设置为“3S 刮刀头”或“双刮刀”时，需指定刮刀的种类和尺寸。
B. 迎角 ( 度 )
此参数只有将刮刀类型设置为“3S 刮刀头”时才有效 ( 刮刀类型设置为“双刮刀”时，此参数不显示 )。
设置印刷锡膏时的 3S 刮刀与网板面的角度。可在 40 〜 65 度的范围内设置 ( 默认值为 55 度 )。
迎角 (仅限3S刮刀头)
锡膏
迎角
基板
网板
刮刀
印刷方向
65512-N3-00
