7-19
7

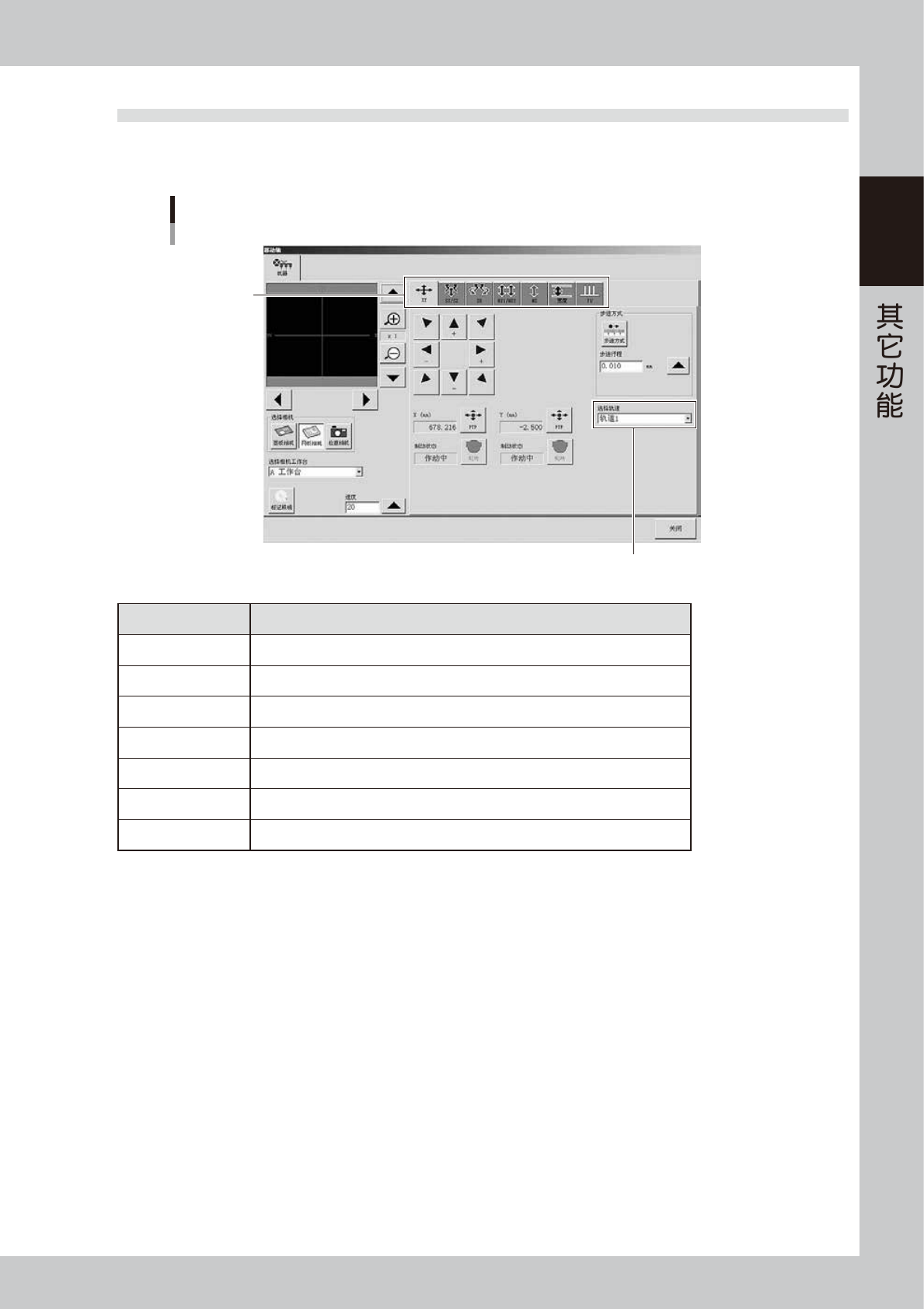

4.1 “移动轴”画面
按“装置”画面的 [ 移动轴 ] 按钮,显示“移动轴”画面。此画面分别设有“XY”“SY/SZ”“SR”等选项卡。
对各轴可以进行手动操作。
“移动轴”画面
选项卡
选择想要显示的轨道
66717-N3-00
选项卡 功能
X/Y
使固定装置沿
X
方向与
Y
方向移动。
SY/SZ
使刮刀头沿
Y
方向移动或上下移动。
SR
使
3S
刮刀头转动 ( 仅限
3S
刮刀头 )。
MY1/MY2
使网板沿
Y
方向与
R
方向方向移动。
MZ
使网板沿
Z
方向移动。
宽度 调节传送宽度。
PU
使顶板上下移动。
7-20
7
用手动方式移动轴
下面,以“SY/SZ”选项卡画面为例,介绍“移动轴”画面的操作方法。
“移动轴”画面
“SY/SZ”选项卡
4
2
3
1
66718-N3-00
1. SY 轴的移动按钮、[PTP] 按钮、[ 制动 ] 按钮
按[▲][
] 按钮,刮刀头沿 Y 方向移动。在按下 [ 步进方式 ] 按钮的状态下,按 [ ]、[
] 按钮,可以按照指定的行
程以步进方式移动。
[PTP] 按钮,显示“PTP”对话框。在“PTP”对话框中可以指定想要移动的目的位置。当前位置显示在 SY(mm) 显示框中。
[ 制动 ] 按钮,开、关 SY 轴电机的制动器。
2. SZ 轴的移动按钮、[PTP] 按钮、[ 制动 ] 按钮
按[▲][
] 按钮,使刮刀头上下移动。按 [ 步进方式 ] 按钮,以步进方式按照指定的行程移动。
[PTP] 按钮,显示“PTP”对话框。在“PTP”对话框中可以指定想要移动的目的位置 ( 高度 )。当前位置显示在 SZ(mm)
示框中。按 [ 制动 ] 按钮,可以开、关 SZ 轴电机的制动器。
3. [ 步进方式 ] 按钮
按下此按钮后,移动变为步进方式。步进行程可以用 [ ] 按钮或直接输入数值方式进行指定。
4. [ 速度 ] 按钮
选择轴的移动速度。
参考
其它选项卡画面的按钮,基本上操作方法相同。轴所使用的电机,如果带制动器,则该轴的选项卡画面中设有 [ 制动 ] 按钮,可以开、
关电机的制动器。
c
注意
MY 轴与 MR 轴,使 MY1 轴和 MY2 轴作同步运行。因此,如果单独使用各轴,会很难移至目的位置。想要移动 MY 轴与 MR 轴时,
使用 [PTP] 按钮。
7-21
7
4.2 [ 装置 ] -“传送装置”画面
[ 装置 ] -“传送装置”画面,可以手动操作传送装置的各个装置,还可以在传送装置的示意图上确认与传送装
置相关的传感器和输入输出信号的状态。下面,介绍各按钮的功能。
[装置] -“传送装置”画面
66719-N3-10
上排操作按钮 ( 从左到右 )
[ 调整印刷作业位置 ] 按钮 打开“位置移动”画面,选择想要操作的项目。想要插入顶针时,选择“确认传送”
[ 传入基板 ] 按钮 将基板传入印刷工作台。
[ 传出基板 ] 按钮 将基板从印刷工作台传出。
[左][右]按 使传送电机向左或向右旋转。
[ 主挡板 ] 按钮 使主挡板上下移动。
[ 出口位置挡板 ] 按钮 想要使传出的基板在出口处停下时使用。
[YTC 待机挡板 ] 按钮 开、关 YTC 缓冲传送装置 ( 选配 ) 的待机挡板。
下排操作按钮 ( 从左到右 )
[ 移动轴 ] 按钮 打开“移动轴”画面 ( 参阅本章前述“4.1‘移动轴’画面”)
[ 传送宽度 ] 按钮 调节传送宽度。
[ 移动轨道 ] 按钮 使传送装置的 Y 轴移至选择的位置。
[ 低速左 ]、[ 低速右 ] 按钮 使传送电机向左或向右低速旋转。
[ 侧夹板 ] 按钮 开、关侧夹板。
[顶板]按 使顶板上下移动。
[ 吸附基板 ] 按钮 开、关基板吸附装置 ( 选配 )。
[ 基板按压器 ] 按钮 开、关基板按压器 ( 选配 )。
[压板]按 开、关压板。
