7-24

4.5 [ 装置 ] -“清洁装置”画面

在 [ 装置 ] -“清洁装置”画面，可以手动操作清洁装置，还可以在示意图上确认清洁装置传感器的状态。

下面，介绍各按钮的功能。

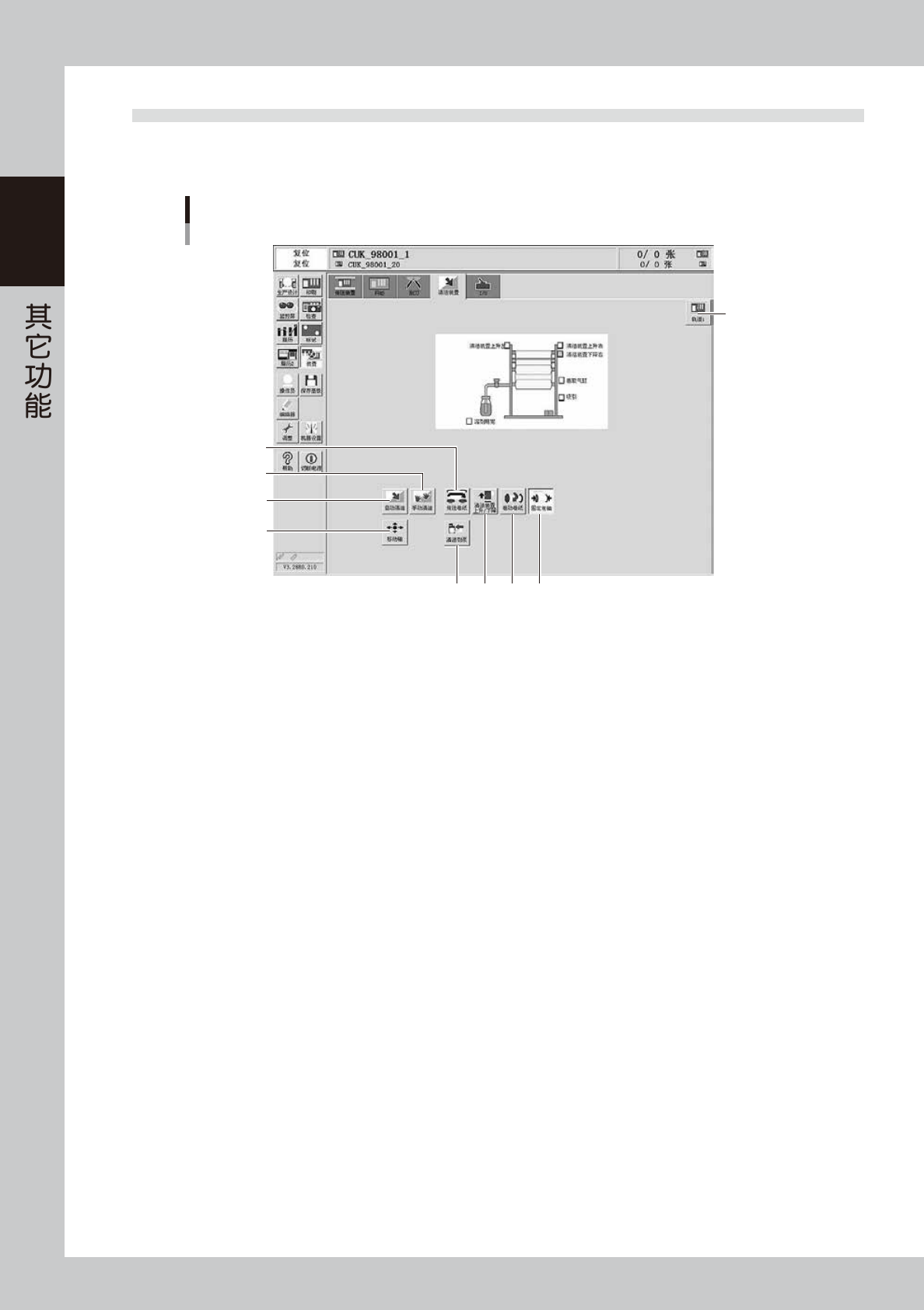

[装置] -“清洁装置”画面

5 76

66722-N3-00

■ 操作按钮

1. [ 移动轴 ] 按钮

打开“移动轴”画面 ( 参阅本章前述“4.1‘移动轴’画面”)。

2. [ 自动清洁 ] 按钮

自动清洁网板背面。

3. [ 手动清洁 ] 按钮

用手清洁网板背面时，按此按钮。

4. [ 传送卷纸 ] 按钮

按一定间距传送清洁用卷纸 ( 上侧卷纸 )。

5. [ 清洁剂泵 ] 按钮

使清洁剂喷到卷纸上。

6. ［清洁装置上升 / 下降］按钮

使清洁装置上升或下降。

7. [ 卷动卷纸 ] 按钮

按一定间距卷动清洁用卷纸 ( 下侧卷纸 )。

8. [ 固定卷轴 ] 按钮

解除清洁用卷纸卷轴的固定状态。再次按下此按钮，则固定卷轴。

9. 轨道切换按钮

按此按钮，可以切换至想要操作的轨道。

7-25

4.6 [ 装置 ] -“I/O”画面

在 [ 装置 ] -“I/O”画面，可以确认 I/O 信号状态，打开或关闭输出信号。下面，介绍该画面的使用方法。

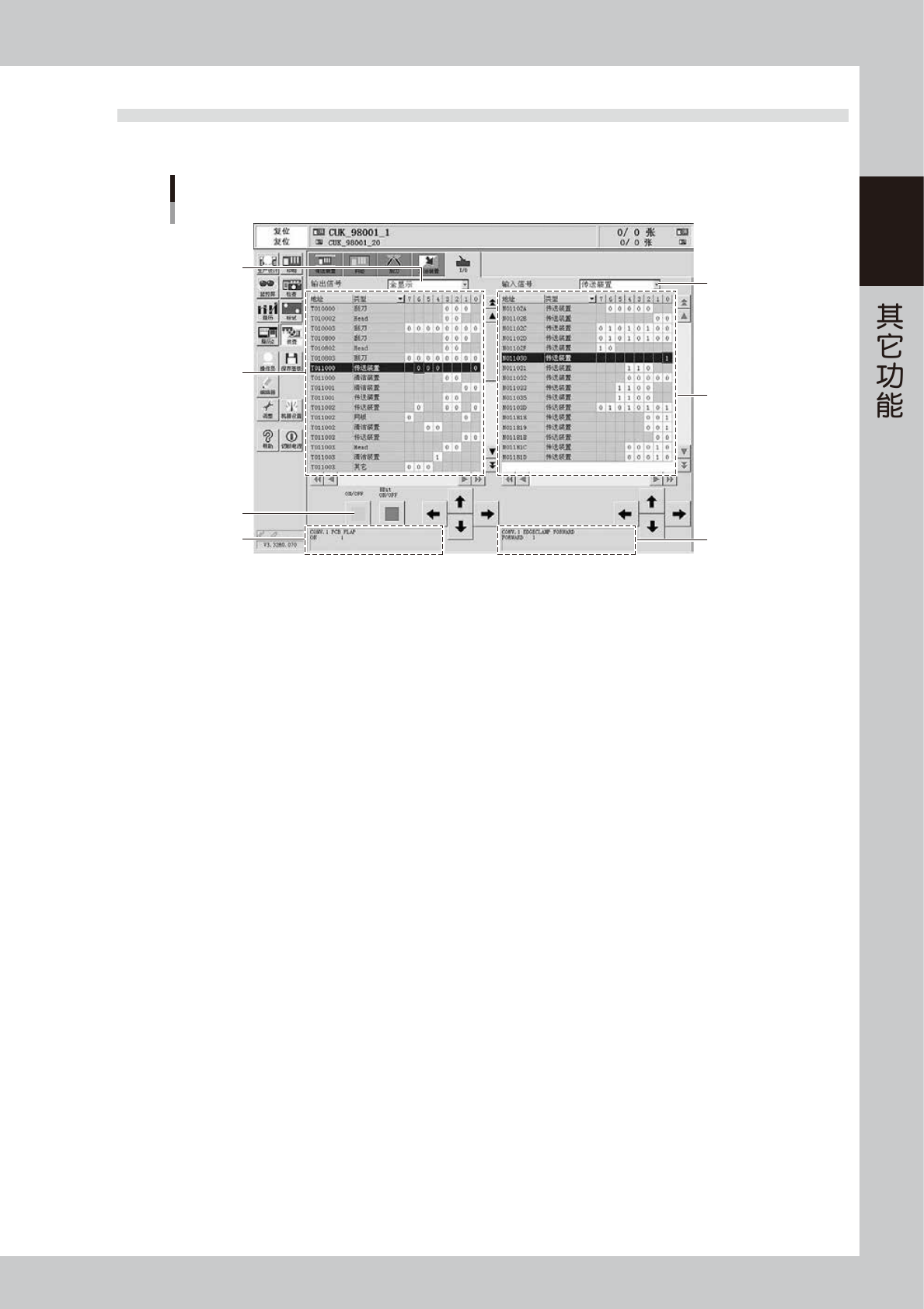

[装置] -“I/O”画面

66723-N3-00

1. “输出信号”下拉框

从输出信号下拉框中选择想要显示信号状态的装置。

2. 输出信号的状态

数字信号的输出状态以二进制 (1 和 0) 显示。各信号以字母与数字显示，例如“T00275”。

选择各信号时，用鼠标点击表格中的二进制数字，或用箭头按钮移动光标。

3. [ON/OFF] 按钮

按该按钮，打开或关闭光标所选中的输出信号。([8bitON/OFF] 按钮，目前尚未使用 )

4. 输出信号的注释部

显示光标所在行的输出信号名和“0”、“1”的含义。

5. “输入信号”下拉框

从输入信号下拉框中选择想要显示信号状态的装置。

6. 输入信号的状态

数字信号的输入状态以二进制 (1 和 0) 显示。各信号以字母与数字显示，例如“N005E0”。

选择各信号时，用鼠标点击表格中的二进制数字，或用箭头按钮移动光标。

7. 输入信号的注释部

显示光标所在行的输出信号名和“0”、“1”的含义。

S-1

索引
