2-7
2
2.3 传送带的张力调节
传入、传出装置通过传送带的转动传送基板。如果传送带的张力太弱，传送带将在驱动轮之间打滑，不能稳定传
送基板。相反，如果传送带的张力太强，则会导致传送带磨损过快。想要调节传送带的张力，必须按下列步骤进行。
各条轨道的可调侧传送轨与固定侧传送轨的调节方法相同。
■需准备的工具
‧
六角扳手 (5mm)
e
1
按下紧急停机按钮。
2
拧松张力调节螺栓。
面向传送装置时，张力调节螺栓在右侧。此螺栓与传送带侧的惰轮相连。
用六角扳手 (5mm) 拧松螺栓，但不必拆下螺栓。
3
调节传送带的张力。
加大张力时，将张力调节螺栓的安装位置向印刷机里侧滑动 ；减弱张力时，则向外侧滑动。
驱动轮

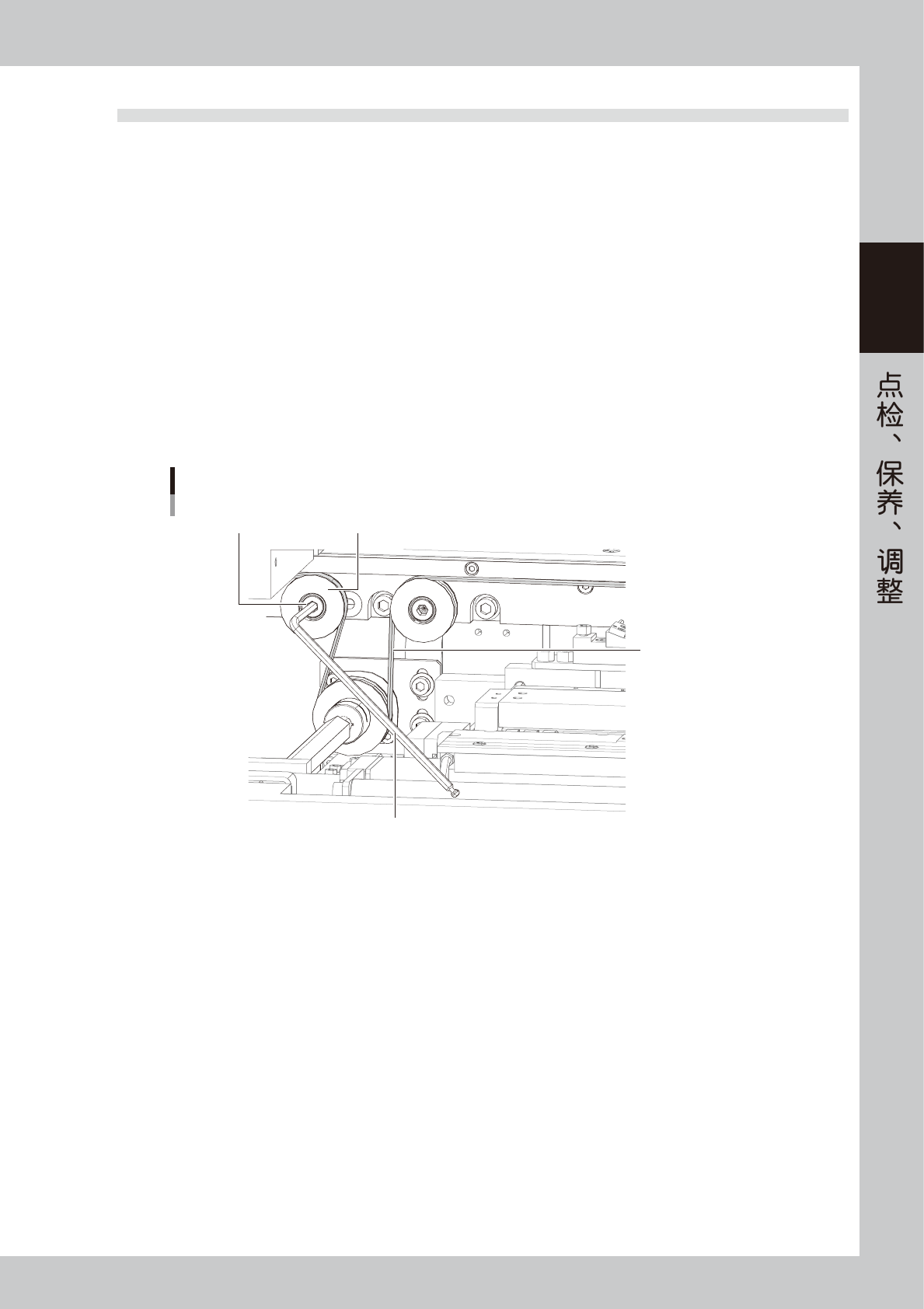

传送带张力的调节
张力调节螺栓
六角扳手(5mm)
传送带
55202-N3-00
4
拧紧张力调节螺栓。
用手确认传送带的张力后，使传送装置运行，确认驱动轮不会打滑。
2-8
2
2.4 气、雾过滤器的点检与清洁
本印刷机备有气、雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍过滤器的点检、清洁方法。( 邻近空气连接器的是空气过滤器，稍远的是油雾过滤器。)
c
注意
为保障安全，务必先拆下空气连接器。拆卸时，切勿使油、水、不纯物等飞溅出。取下连接器时，会发出很大的排气声，务必注意
安全。
■需准备的用具
‧
中性清洁剂
‧
喷气工具 ( 选购件 )
‧
无尘布
‧
更换用空气滤芯 (KG7-M8501-40XFILTERELEMENT)
‧
更换用油雾滤芯 (KV8-M8502-40XMISTFILTERELEMENT)
c
注意
进行喷气排屑时，务必佩戴防护眼镜和防护口罩，因为喷气工具喷出的气体可能会喷到面部。
■过滤杯的清洁
1
检查过滤杯内部。
检查过滤杯中是否有油或水。如果有，需按照下列
步骤清洁过滤杯。
参考
过滤杯下端排水阀是自动型。如杯中存积了油和水，排水阀
会自动排出。建议预先在排水阀下端安装好排水管。
2
取出过滤杯。
边按过滤杯的按钮边向左转动杯子，向下拔出过滤
杯。
55203-N3-00
3
清洗杯内脏污。
1. 先用水涮洗过滤杯。
2. 再加入用水稀释过的中性清洁剂清洗杯内部。
3. 进行喷气排屑后，用无尘布等擦干。
4
安装过滤杯。
1. 将过滤杯的按钮对准取下时的位置后，向上推
过滤杯。
2. 将过滤杯向右侧转动，直至有“咔嚓”声响即可。
5
安装空气连接器。
连接空气连接器，确认没有漏气现象发生。
n
要点
如果想要继续进行滤芯的清洁，需在取下过滤杯的状态下，
进行下一项“空气滤芯与油雾滤芯的清洁”。
过滤杯的拆卸
Step 2
过滤杯
拆卸空气连接器
空气过滤器
油雾过滤器
2-9
2
■空气滤芯与油雾滤芯的清洁
1
取出过滤杯。
参照前项“过滤杯的清洁”。
2
取出滤芯。
旋松滤芯后取出。
55204-N3-00
3
清洁滤芯的脏污。
用喷气工具吹除滤芯的脏污，如果脏污严重无法除
去时，必须更换。
4
安装滤芯。
将滤芯安装在原来位置。
5
安装过滤杯。
6
安装空气连接器
连接空气连接器，确认没有漏气现象发生。
滤芯的拆卸
Step 2
油雾滤芯
( MIST FILTER ELEMENT)
空气滤芯
( FILTER ELEMENT)
