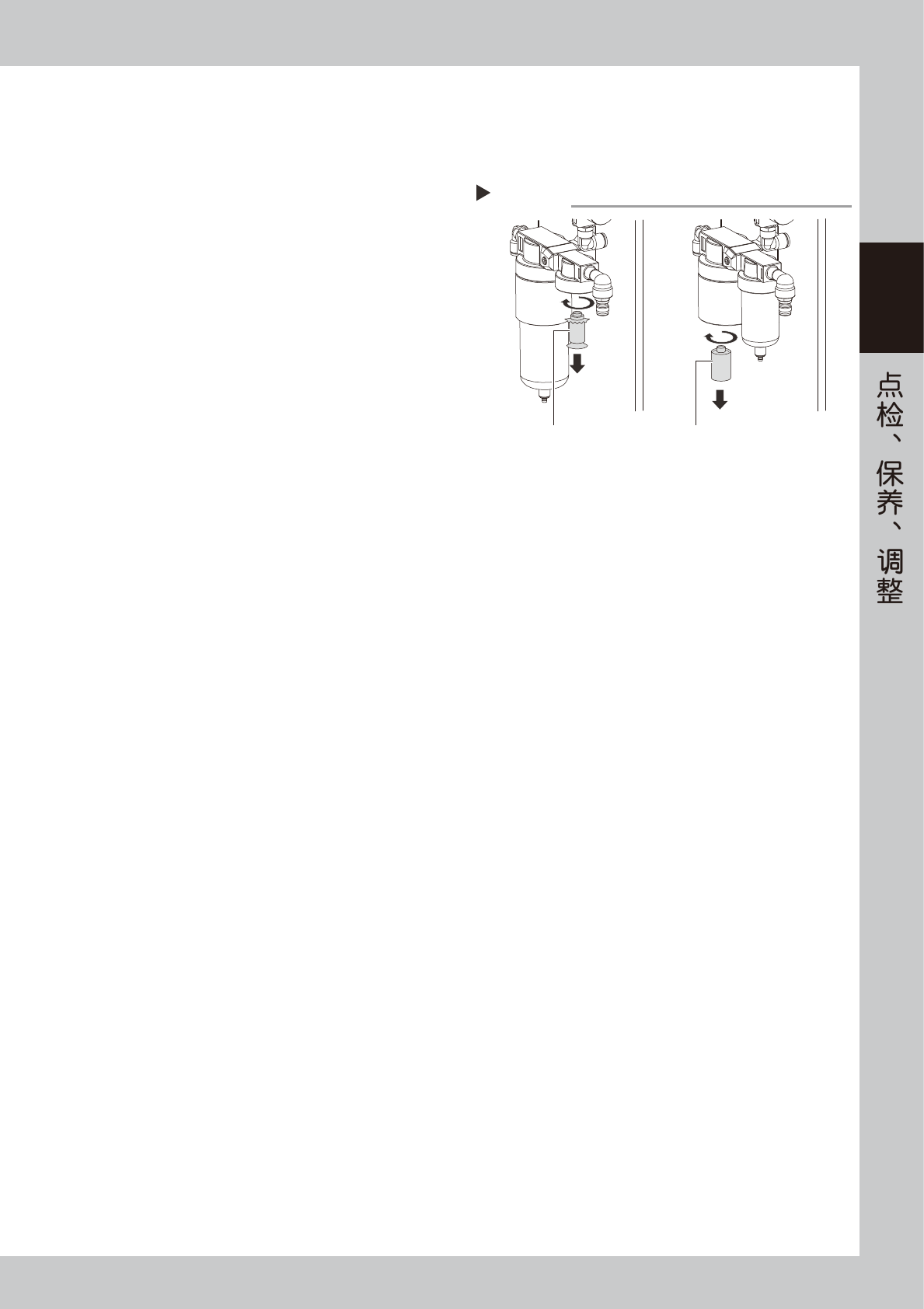

■空气滤芯与油雾滤芯的清洁
1
取出过滤杯。
参照前项“过滤杯的清洁”。
2
取出滤芯。
旋松滤芯后取出。
55204-N3-00
3
清洁滤芯的脏污。
用喷气工具吹除滤芯的脏污，如果脏污严重无法除
去时，必须更换。
4
安装滤芯。
将滤芯安装在原来位置。
5
安装过滤杯。
6
安装空气连接器
连接空气连接器，确认没有漏气现象发生。
滤芯的拆卸
Step 2
油雾滤芯
( MIST FILTER ELEMENT)
空气滤芯
( FILTER ELEMENT)
2-10
2
3.易耗件的更换
3.1 刮刀的更换
以组件更换刮刀时，拧松想要更换的刮刀的固定旋钮并取出后，装上新的刮刀。
■ 3S 刮刀 ( 组件 )
对象 零部件编号 零部件名 数量 备注
金属刮刀
(METAL 3S)
KHT-M71A0-00X METAL ASSY,3S 530 1
刮刀长
530mm
KHT-M71A0-10X METAL ASSY,3S 440 1
刮刀长
440mm
KHT-M71A0-20X METAL ASSY,3S 400 1
刮刀长
400mm
KHT-M71A0-30X METAL ASSY,3S 350 1
刮刀长
350mm
KHT-M71A0-40X METAL ASSY,3S 300 1
刮刀长
300mm
KHT-M71A0-50X METAL ASSY,3S 250 1
刮刀长
250mm
橡胶刮刀
(URETHANE 3S)
KHT-M71B0-00X URETHANE ASSY,3S 530 1
刮刀长
530mm
KHT-M71B0-10X URETHANE ASSY,3S 440 1
刮刀长
440mm
KHT-M71B0-20X URETHANE ASSY,3S 400 1
刮刀长
400mm
KHT-M71B0-30X URETHANE ASSY,3S 350 1
刮刀长
350mm
KHT-M71B0-40X URETHANE ASSY,3S 300 1
刮刀长
300mm
KHT-M71B0-50X URETHANE ASSY,3S 250 1
刮刀长
250mm
■ 双刮刀 ( 组件 ) ＊选购件
对象 零部件编号 零部件名 数量 备注
金属刮刀
(METAL W-SQG)
KHT-M71C0-00X METAL ASSY,W-SQG.530 2
刮刀长
530mm
KHT-M71C0-10X METAL ASSY,W-SQG.440 2
刮刀长
440mm
KHT-M71C0-20X METAL ASSY,W-SQG.400 2
刮刀长
400mm
KHT-M71C0-30X METAL ASSY,W-SQG.350 2
刮刀长
350mm
KHT-M71C0-40X METAL ASSY,W-SQG.300 2
刮刀长
300mm
KHT-M71C0-50X METAL ASSY,W-SQG.250 2
刮刀长
250mm
橡胶刮刀
(URETHANE W-SQG)
KHT-M71E0-00X URE.ASSY,W-SQG.530 2
刮刀长
530mm
KHT-M71E0-10X URE.ASSY,W-SQG.440 2
刮刀长
440mm
KHT-M71E0-20X URE.ASSY,W-SQG.400 2
刮刀长
400mm
KHT-M71E0-30X URE.ASSY,W-SQG.350 2
刮刀长
350mm
KHT-M71E0-40X URE.ASSY,W-SQG.300 2
刮刀长
300mm
KHT-M71E0-50X URE.ASSY,W-SQG.250 2
刮刀长
250mm
c
注意
‧
本手册所记载的零部件 ( 零部件编号 ) 为发行时的零部件 ( 零部件编号 )。
‧
订购时，请务必向代理商确认最新的零部件内容。
c
注意
零部件编号有不经预告就更改的情况。订购时，请务必向代理商确认。
2-11
2
3.2 刮刀刮取部的更换
本印刷机的刮刀可以只更换刮取部。
■需准备的工具
‧
六角扳手 (4mm)
3.2.1 金属刮取部
金属制刮刀的刮取部有受到碰撞发生变形的情况。此时，可以拆下从上面固定的螺栓之后，更换金属刮取部。

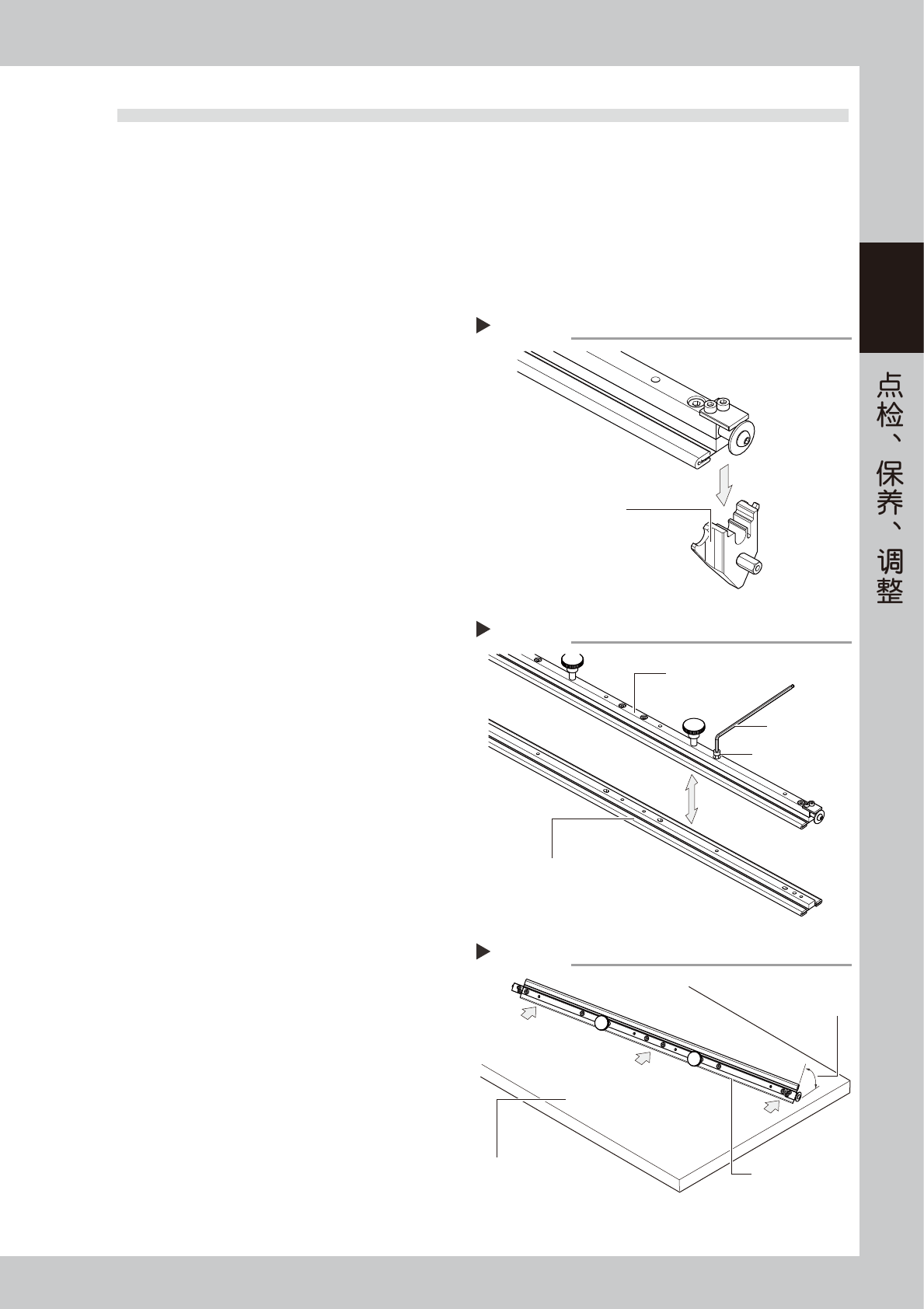

1
取下侧板。
如右图所示取下刮刀两端的侧板。
55205-N3-00
2
拆卸刮刀架。
用六角扳手拆下固定刮刀架和想要更换的刮取部的
螺栓。
55206-N3-00
3
安装刮刀架。
在新的刮取部安装刮刀架之后，用六角扳手稍微固
定，此时不必拧紧。
4
检查安装状态。
1. 将刮刀的刀刃部以接近迎角的角度抵在平台等
平面位置上。
2. 确认箭头部是否有缝隙。有缝隙时，必须拧松
固定螺栓进行调整直至完全没有缝隙。
3. 调整完后，拧紧固定螺栓。
55207-N3-00
5
安装侧板。
按与拆卸侧板时相反的步骤，将侧板安装在刮刀上。
拆卸侧板
Step 1
侧板
拆卸刮刀架
Step 2
刮刀架
六角扳手(4mm)
固定螺栓
新的刮取部
检查安装状态
Step 4
平台等平面位置
揭下保护膜
接近迎角的角度
