2-14
2

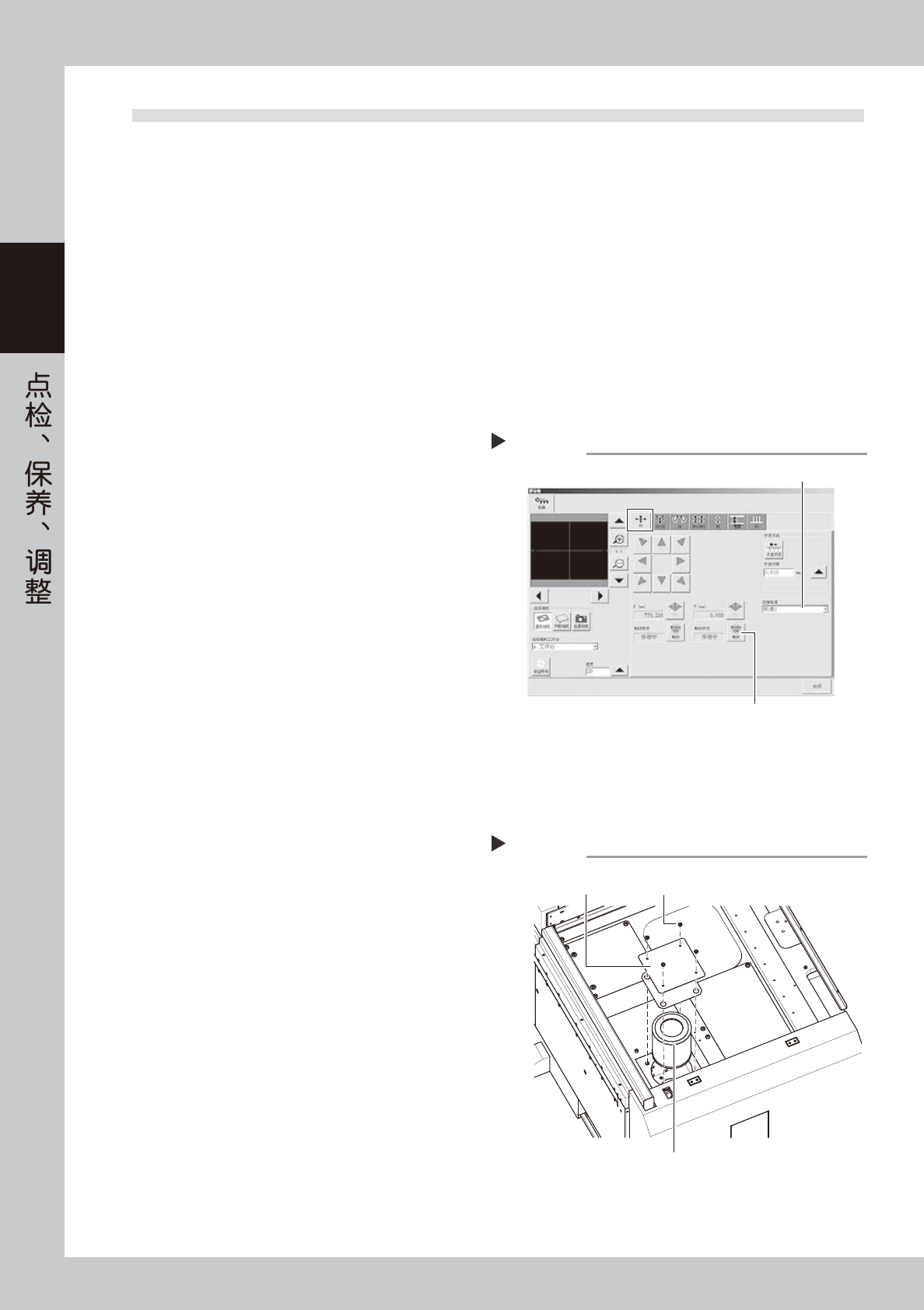

3.3 吸入式鼓风机
吸入式鼓风机，即使在印刷机处于紧急停机状态也始终处于运行状态。因此，需定期清洁与更换滤芯以及鼓风软管。
3.3.1 滤芯的清洁与更换
下面，介绍清洁和更换滤芯的方法。
■需准备的用具
‧
十字螺丝刀
‧
更换用滤芯 (KGY-M3710-40XINLFILTERELEMENT)
‧
喷气工具 ( 选购件 )
1
返回原点。
e
2
按下紧急停机按钮。
3
解除两条轨道的 Y 轴制动状态。
1. 按 [ 装置 ] -“传送装置”选项卡的 [ 移动轴 ]
按钮，打开“移动轴”画面。
2. 打开“XY”选项卡，在“选择轨道”下拉框中
选择“轨道 1”。
3. 按 Y 轴的 [ 制动 ] 按钮，解除 Y 轴的制动状态。
4. 按照上述 2、3 的步骤，继续解除轨道 2 的 Y
轴的制动状态。
56203-N3-00
4
打开印刷机的上部机门后，将 Y 轴移到
里侧。
打开想要清洁的轨道侧的机门后，将 Y 轴移至可以
看见过滤器的位置。
5
按 [ 切断电源 ] 按钮。
按照画面的提示，按 [ 是 ] 按钮。
6
继续关闭电源的处理。
显示“中断关闭电源的处理吗 ?”的确认对话框后，
按[否]按钮。
7
取消向原点位置的移动。
显示“可以使各轴移至原点位置吗 ?”的确认对话
框后，按 [ 取消 ] 按钮。
8
关闭电源。
1. 显示“已作好切断电源所需的全部准备”后，
按 [OK] 按钮。
2. 将电源主控开关旋至 OFF。
9
打开护盖。
0
拆下盖板。
用十字螺丝刀拆下上部的 4 颗螺钉，取下盖板。
55209-N3-00
拆卸盖板
Step 10
固定螺钉 (4颗)
滤芯
盖板
“移动轴”画面
Step 3
选择轨道
Y轴的[制动]按钮

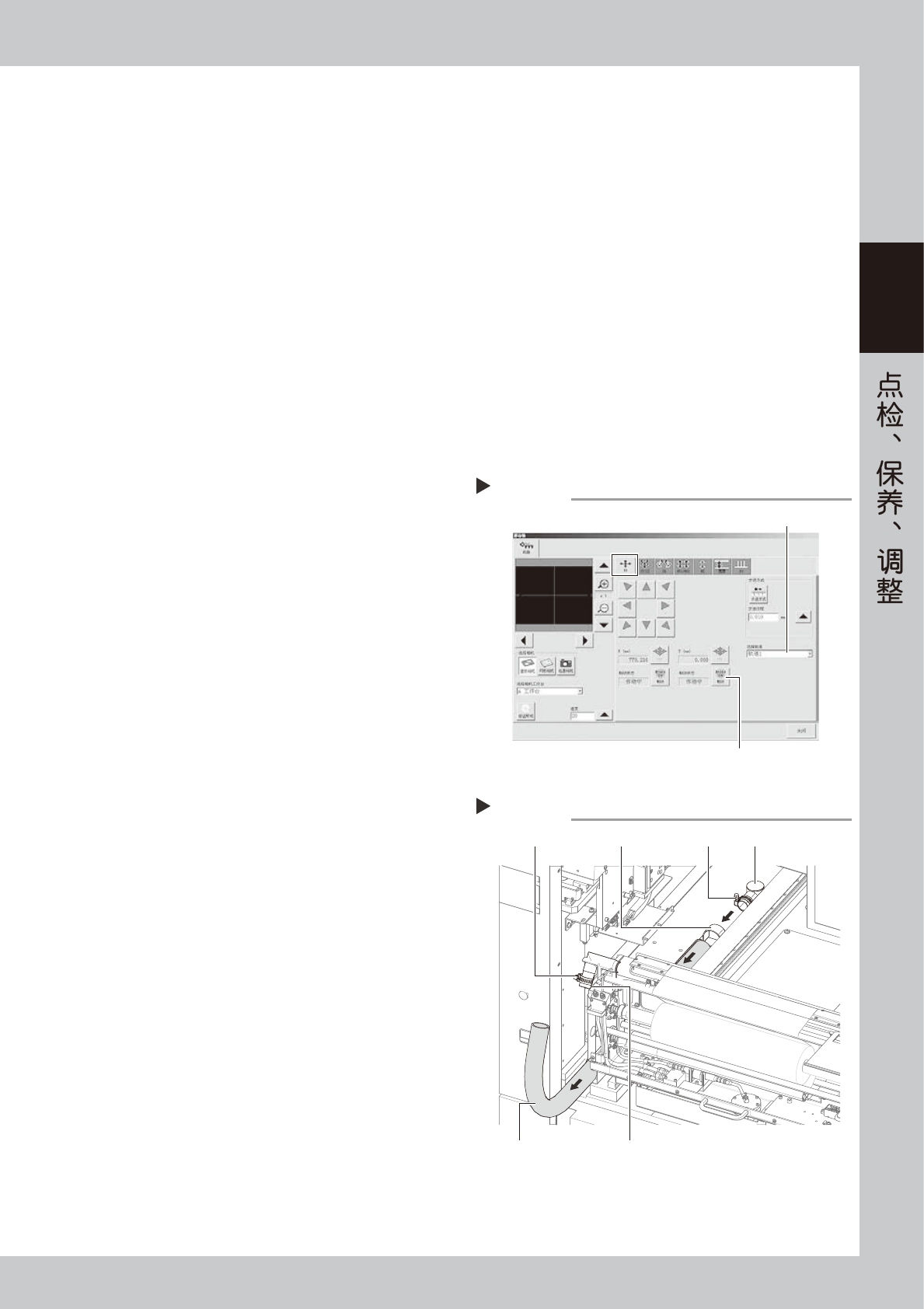

2-15
2
q
取出滤芯并进行清洁。
取出圆环状的滤芯，用喷气工具从内侧进行喷气。
脏污严重时，必须更换。
w
将滤芯插入原位。
将滤芯插入原位后，装上盖板。
3.3.2 鼓风软管的更换
下面，介绍更换鼓风软管的方法。
■需准备的用具
‧
一字螺丝刀
‧
六角扳手 (4mm)
‧
更换用鼓风软管 (KKX-M3674-0XXTUBE25)
e
1
按下紧急停机按钮。
2
解除两条轨道的 Y 轴制动状态。
1. 按 [ 装置 ] -“传送装置”选项卡的 [ 移动轴 ]
按钮，打开“移动轴”画面。
2. 打开“XY”选项卡，在“选择轨道”下拉框中
选择“轨道 1”。
3. 按 Y 轴的 [ 制动 ] 按钮，解除 Y 轴的制动状态。
4. 按照上述 2、3 的步骤，继续解除轨道 2 的 Y
轴的制动状态。
56200-N3-00
3
打开印刷机的上部机门和正面面板。
打开想要操作的轨道侧的机门和正面面板。
4
拆卸清洁装置侧的鼓风软管。
1. 使 Y 轴移至里侧。
2. 用一字螺丝刀拧松软管夹箍，从接头上取下鼓
风软管。
5
拆卸鼓风机侧的鼓风软管。
1. 用一字螺丝刀拧松软管夹箍，从接头上取下鼓
风软管。
2. 用六角扳手 (4mm) 拧松软管夹的固定螺栓 (2
颗 )。
3. 抽出鼓风软管。
55210-N3-00
“移动轴”画面
Step 2
选择轨道
Y轴的[制动]按钮
拆卸鼓风软管
Step 4,5
软管夹箍软管夹箍 软管夹
接头
吸气管
鼓风软管

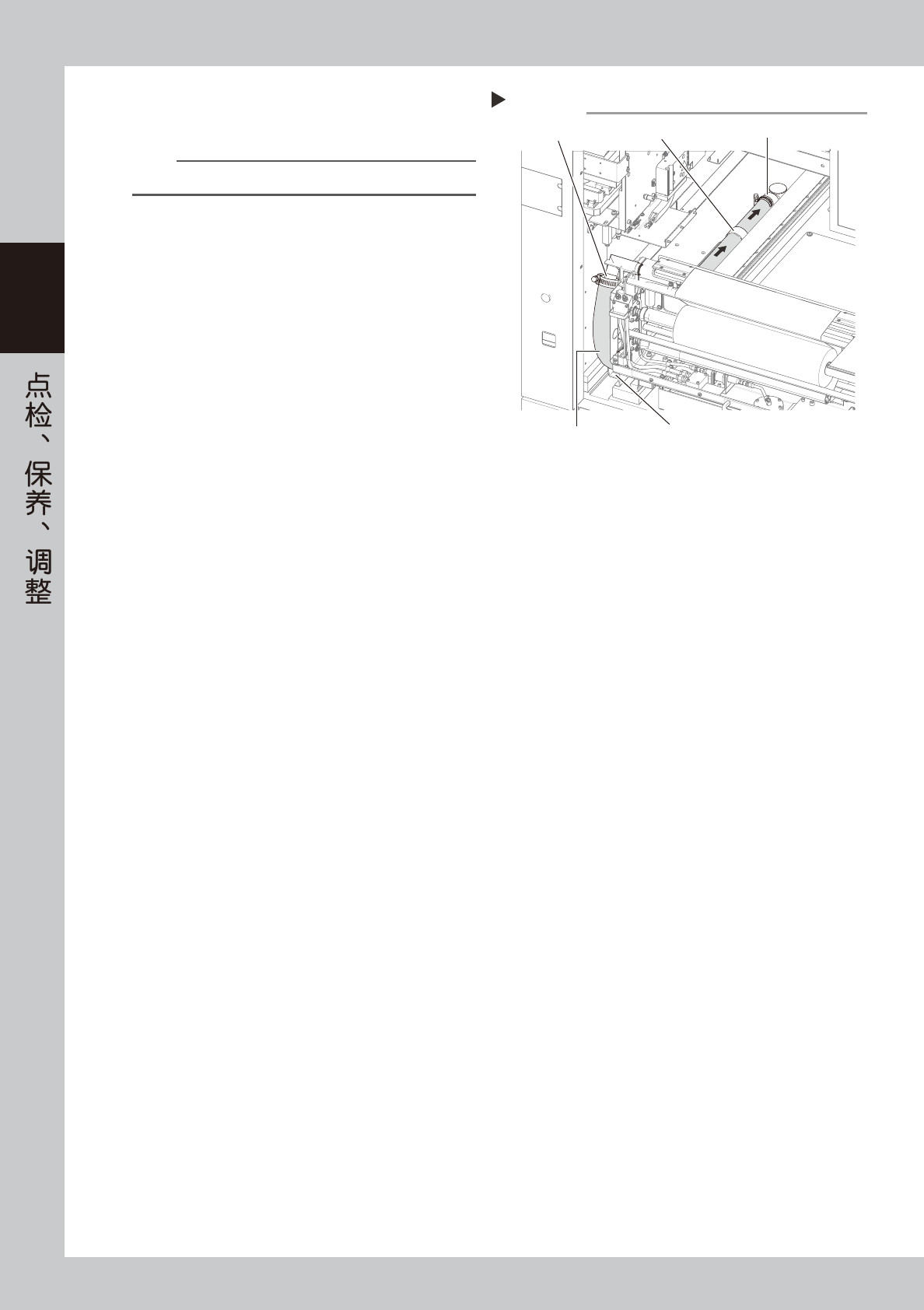

2-16
2
6
插入新的鼓风软管。
1. 插入新的鼓风软管，并穿过软管夹。
n
要点
插入鼓风软管时，必须使鼓风软管弯曲部自然向上弯曲。
2. 将鼓风软管连接到接头上，用一字螺丝刀拧紧
软管夹箍。
3. 将鼓风软管连接到吸气管上，暂不固定。
55211-N3-00
7
确认鼓风软管的位置。
确认鼓风软管是否已笔直安装在软管导槽内。
8
固定鼓风软管。
1. 用一字螺丝刀拧紧吸气管的软管夹箍。
2. 用六角扳手 (4mm) 拧紧软管夹的固定螺栓 (2
颗 )，固定鼓风软管。
9
关闭印刷机的上部机门和正面面板。
Step 6
插入鼓风软管
软管导槽鼓风软管
吸气管软管夹接头
