2-17
2

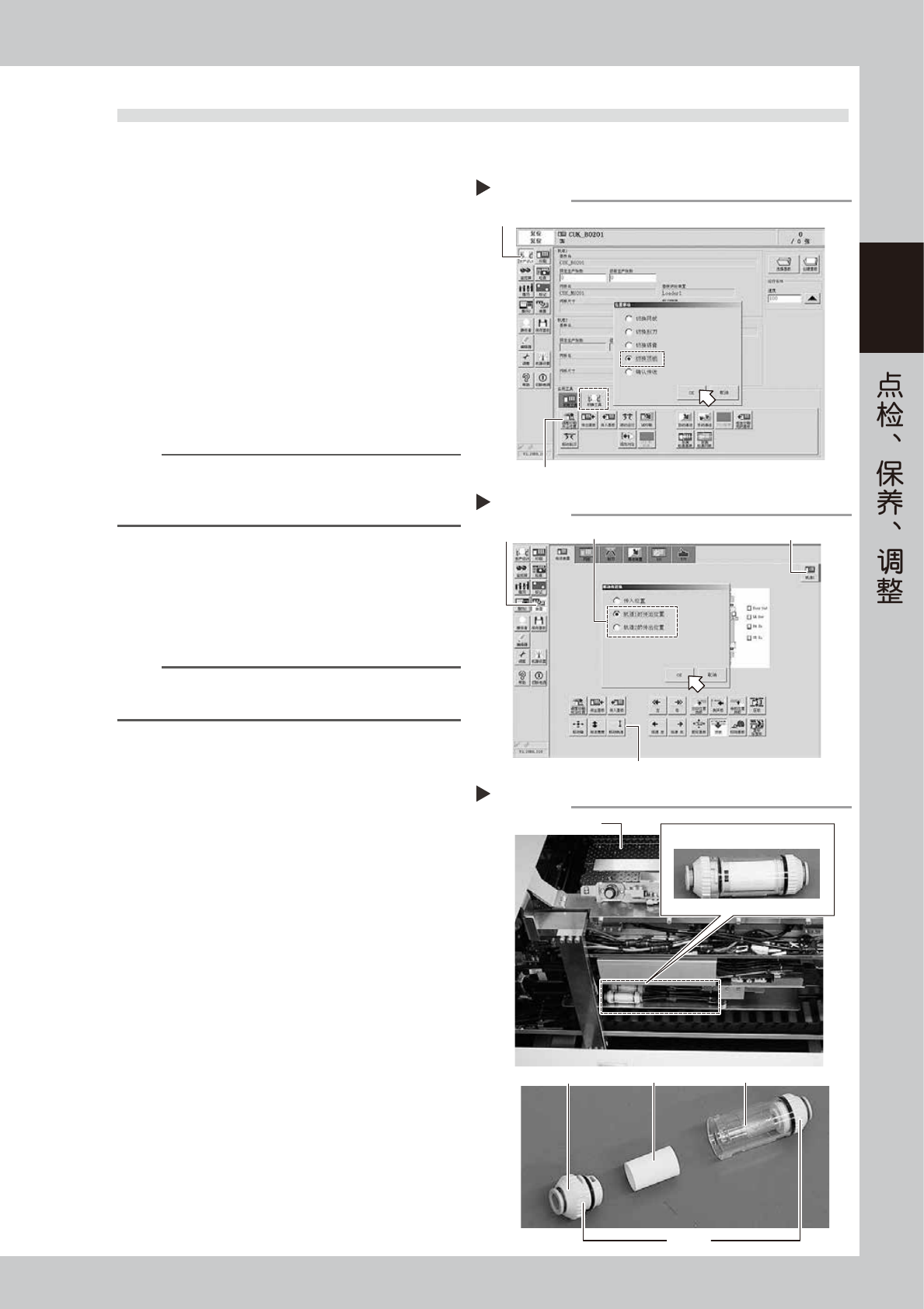

3.4 网板吸附用滤芯的清洁与更换
清洁与更换网板吸附用真空发生器的滤芯时，必须将 X 轴移至进行切换作业的位置后进行。
在此，以轨道 1 的过滤器为例介绍清洁与更换滤芯的方法。
■需准备的用具
‧
更换用滤芯 (KGJ-M9140-B0XSPAREFILTER)
‧
喷气工具 ( 选购件 )
1
读入基板程序。
选择任意的基板程序读入。
2
按 [ 生产设计 ]-“切换工具”选项卡画
面的 [ 调整印刷作业位置 ] 按钮。
打开“位置移动”画面，选择“切换顶板”后，按 [OK]
按钮。
56201-N3-00
参考
如果两条轨道都选择了基板时，按 [ 调整印刷作业位置 ] 按钮
后会显示“选择轨道号码”的对话框。此时，请选择想要操
作的轨道。
3
按 [ 装置 ]-“传送装置”选项卡画面的 [ 移
动轨道 ] 按钮。
显示“移动轨道”画面后，选择对象轨道的传出位置，
按 [OK] 按钮。所选轨道的 X 轴移至进行切换作业
的位置。
参考
如果两条轨道都选择了基板时，通过轨道切换按钮切换至想
要操作的轨道之后，再按 [ 移动轨道 ] 按钮。
56202-N3-00
4
打开护盖。
5
拆卸过滤器。
旋松过滤器左右的接头盖，从输气管上拆下过滤器。
55212-N3-00
6
从过滤器中取出滤芯。
将刻有 L(Lock)、O(Open) 的接头盖向 O 方向转动
直至旋下接头盖，从透明管内取出滤芯。
7
清洁滤芯。
用喷气工具对取出的滤芯从内外两侧进行喷气排
屑。如果脏污严重时，必须更换。
8
安装过滤器。
1. 将滤芯插入透明管内，盖上接头盖并向 L 方向
转动直至锁紧。
2. 将过滤器装回原位。
“位置移动”画面
Step 2
[生产设计]按钮
[调整印刷作业位置]按钮
“移动轨道”画面
Step 3
[装置]按钮 轨道切换按钮选择对象轨道
[移动轨道]按钮
过滤器
Step 5,6
顶板
接头盖
滤芯 透明管
过滤器
L、O刻印
2-18
2

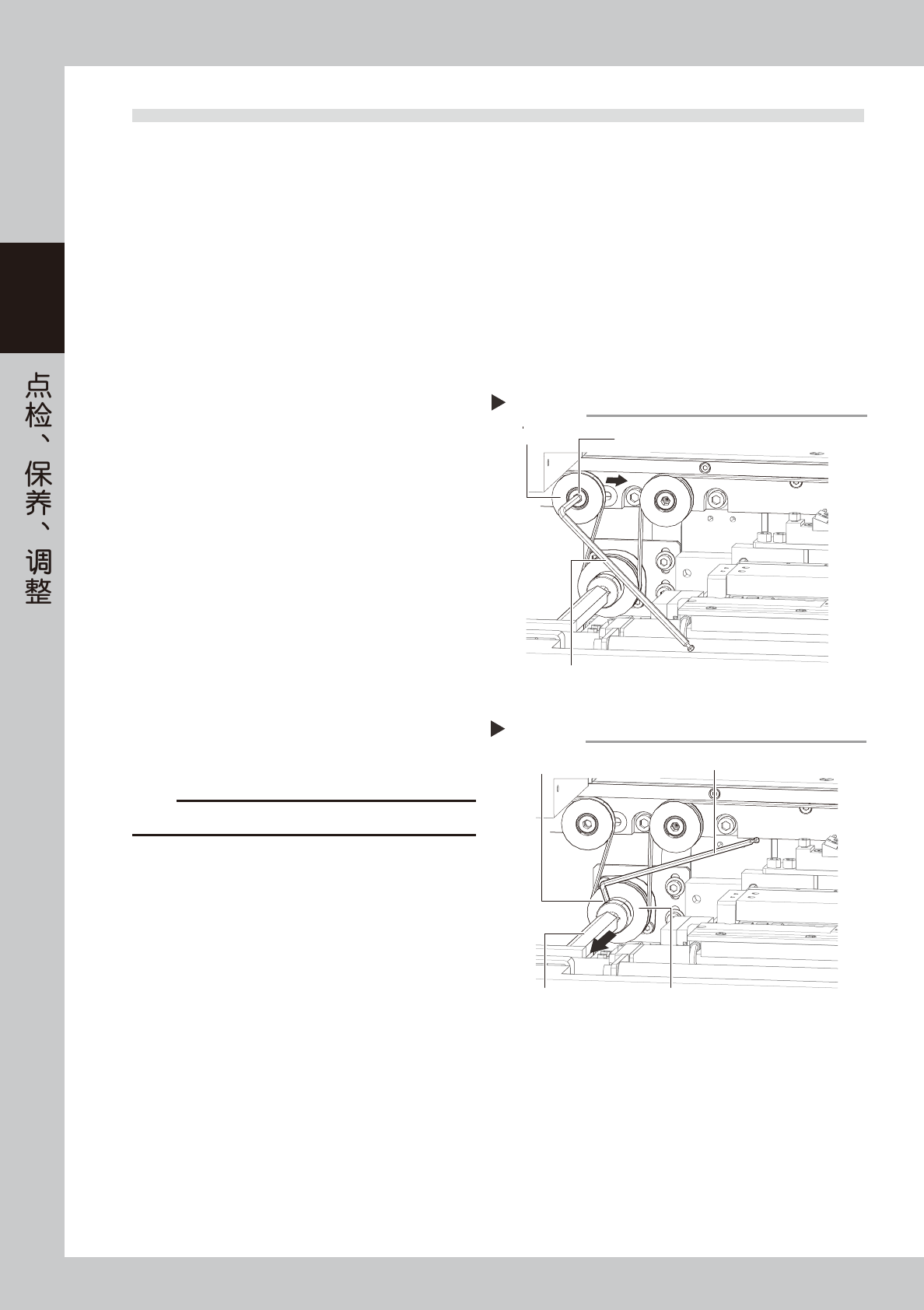

3.5 传送带的更换
下面，介绍传送带的更换方法。
■需准备的用具
‧
六角扳手 (3mm、5mm)
‧
细软刷
‧
无尘纸
‧
更换用传送带 (KKX-M9124-00XBELTCONVEYOR)
e
1
按下紧急停机按钮。
为保障安全，务必按下紧急停机按钮。
2
放松传送带。
参照右图，用六角扳手 (5mm) 拧松张力调节螺栓之
后，将张紧轮移向长孔最边端 ( 松弛方向 )。
55213-N3-00
3
使轴与驱动轮之间空出缝隙。
1. 用六角扳手 (3mm) 拆下传送带驱动轮的固定螺
栓后，将轴拔离驱动轮。
2. 将传送带从驱动轮与轴之间的缝隙中取出。
55214-N3-00
4
从传送装置上取下传送带。
取下传送带后，用细软刷或无尘纸清洁传送轨托架
与基板导轨之间的缝隙。
5
安装新的传送带。
1. 将新的传送带挂在驱动轮上暂时定位。
2. 将轴连接到驱动轮后，拧紧固定螺栓。
3. 移动张紧轮拉紧传送带后，拧紧张力调节螺栓。
c
注意
请将传送带的张力调节螺栓、驱动轮的拧紧扭矩设置为 5.5N/m。
6
确认传送带的安装状态。
1. 解除印刷机的紧急停机状态。
2. 按 [ 装置 ] -“传送装置”选项卡画面的传送带
驱动按钮 ([ 左 ]、[ 右 ]、[ 低速左 ]、[ 低速右 ]
按钮 )，使传送带转动，确认运转状态。
3. 如果传送带的转动不顺畅或过于挠曲时，必须
调整张紧轮的位置，并再次使传送带转动确认
状态。
放松传送带
Step 2
张力调节螺栓
六角扳手(5mm)
张紧轮
使轴与驱动轮之间空出缝隙
Step 3
驱动轮
六角扳手(3mm)
轴
固定螺栓
第 3 章 加油位置一览
目录
1. 润滑油与加油工具 3-1
1.1 润滑油 3-1
1.2 润滑油枪 3-1
2. 加油位置一览 3-2
2.1 X、Y 轴部 3-2
2.1.1 X1 轴、X2 轴 3-2
2.1.2 Y1、Y2 轴 3-3
2.2 印刷头部 3-4
2.2.1 SY 轴 3-4
2.2.2 SZ 轴 3-4
2.3 网板工作台部 3-5
2.3.1 MY 轴 3-5
2.3.2 MZ 轴 3-5
2.4 传送装置部 3-6
2.4.1 PU1 轴、PU2 轴 3-6
2.4.2 W1 轴、W2 轴 ( 自动调节传送宽度 ) 3-7
2.5 吸入式鼓风机部 3-8
2.5.1 鼓风软管导槽 3-8
