1.润滑油与加油工具
本章节，主要介绍各部的加油位置、加油周期以及加油方法。
n
要点
关于润滑油的使用注意事项，请参照本手册卷首的“安全须知”。
1.1 润滑油
加油时，务必使用 YAMAHA 指定的润滑油。
■ 指定润滑油
润滑油名 ：GREASEPACK(NSK)
零部件编号 ：K48-M3856-00X
c
注意
使用非指定的润滑油，可能会损坏机器。
1.2 润滑油枪

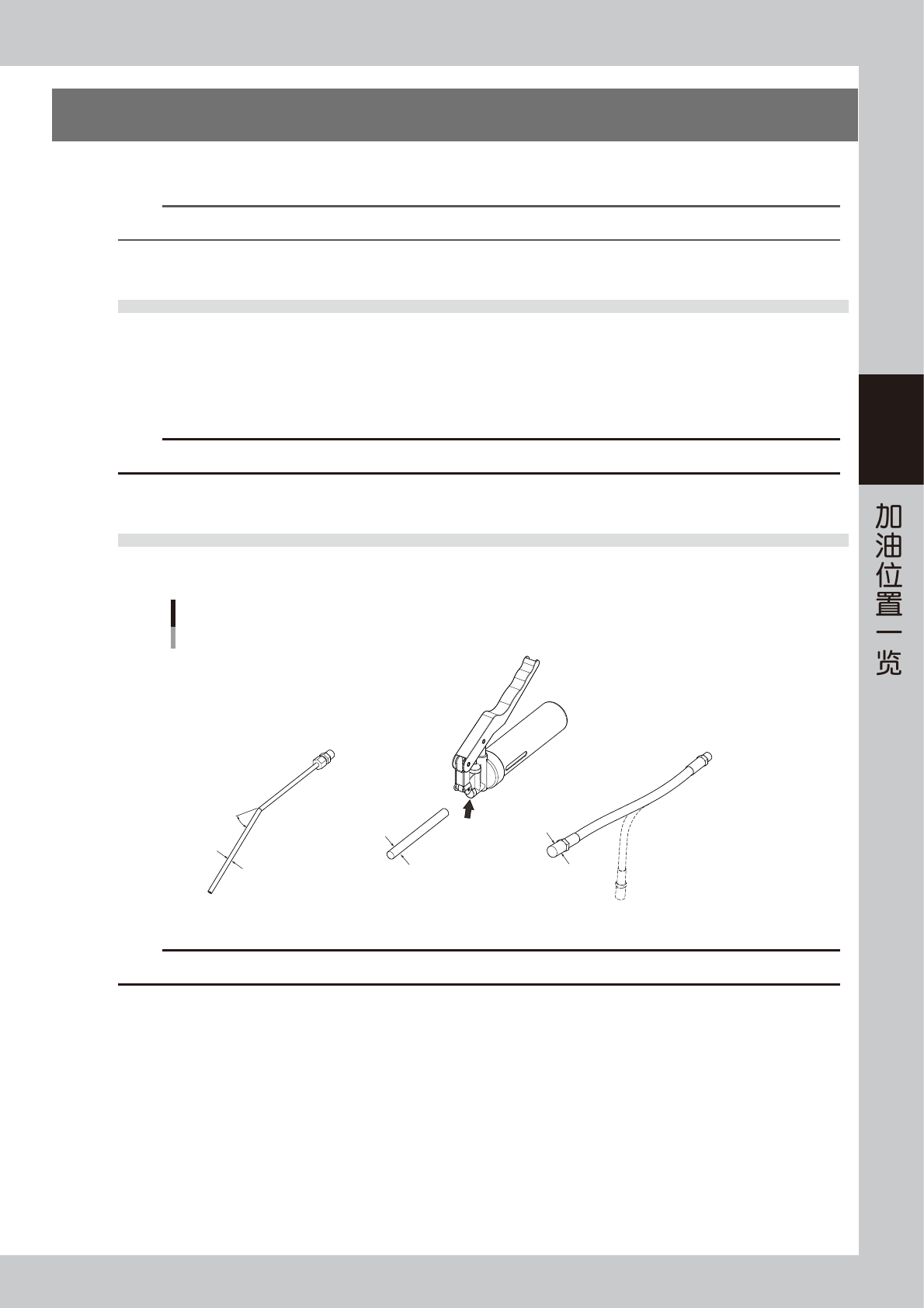

加润滑油时使用润滑油枪。请根据加油位置，从 3 种枪嘴中选择适合使用的枪嘴。
润滑油枪
润滑油枪
30°弯折型枪嘴
标准枪嘴
将枪嘴插入此处
软管型枪嘴
30°
前端部外径 φ14前端部外径 φ10前端部外径 φ5
55300-N3-00
c
注意
各种润滑油必须分别准备不同的枪嘴。混合不同特性的润滑油使用，会导致机器性能降低。
3-2
3
2.加油位置一览
2.1 X、Y 轴部
2.1.1 X1 轴、X2 轴

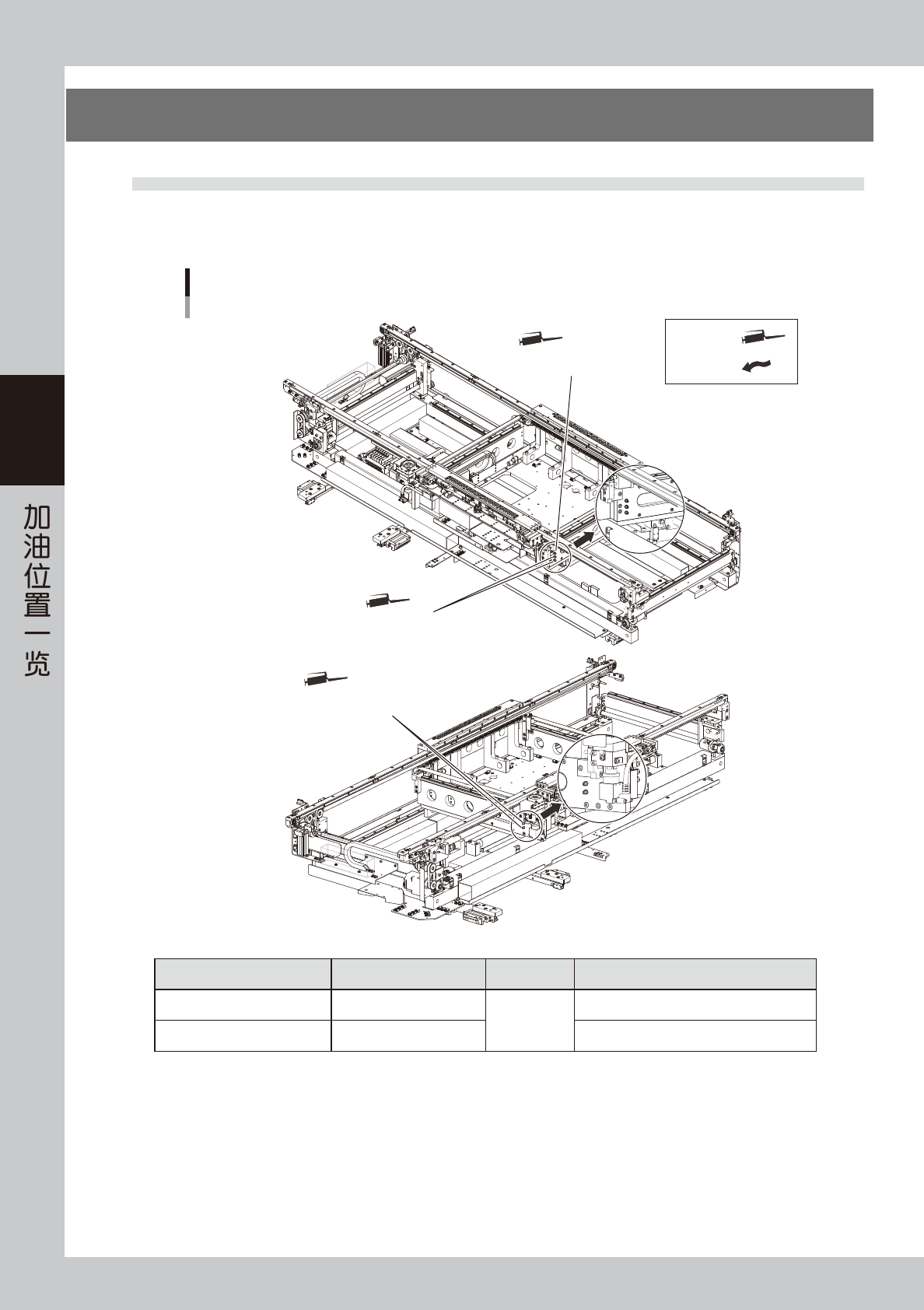

X轴的加油位置
各工作台
润滑油枪 ：
用手涂抹 ：
X轴滚珠丝杆部
润滑油注油嘴
X轴导轨部
润滑油注油嘴
X轴导轨部
润滑油注油嘴
55301-N3-00
加油部位 加油位置 频率 加油方法
X
轴导轨
4
( 各工作台 )
每月
润滑油枪
X
轴滚珠丝杆
1
( 各工作台 ) 润滑油枪
