3-3
3

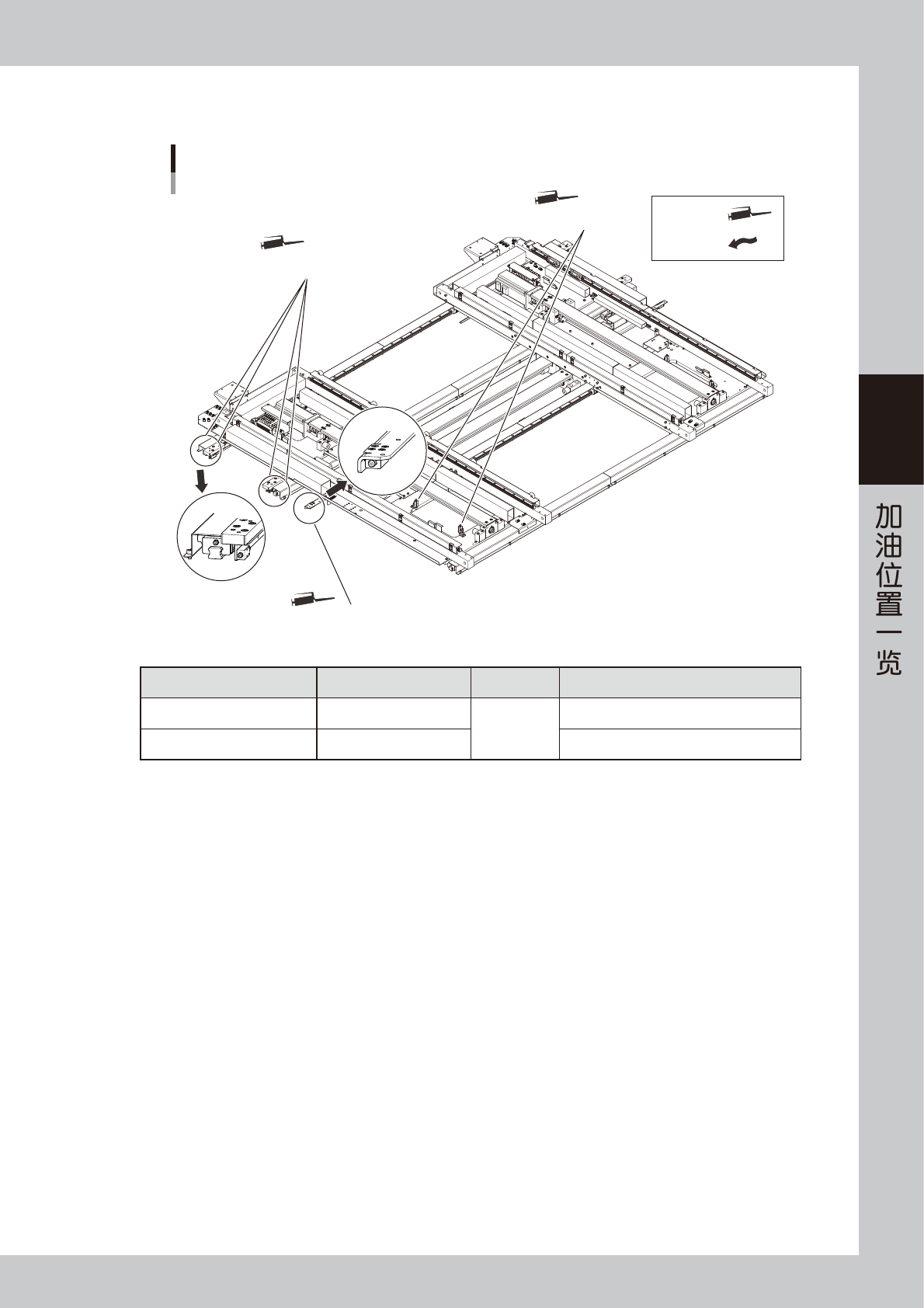

2.1.2 Y1、Y2 轴
Y轴的加油位置
各工作台
润滑油枪 ：
用手涂抹 ：
Y轴滚珠丝杆部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
55302-N3-00
加油部位 加油位置 频率 加油方法
Y
轴导轨
6
( 各工作台 )
每月
润滑油枪
Y
轴滚珠丝杆
1
( 各工作台 ) 润滑油枪
3-4
3

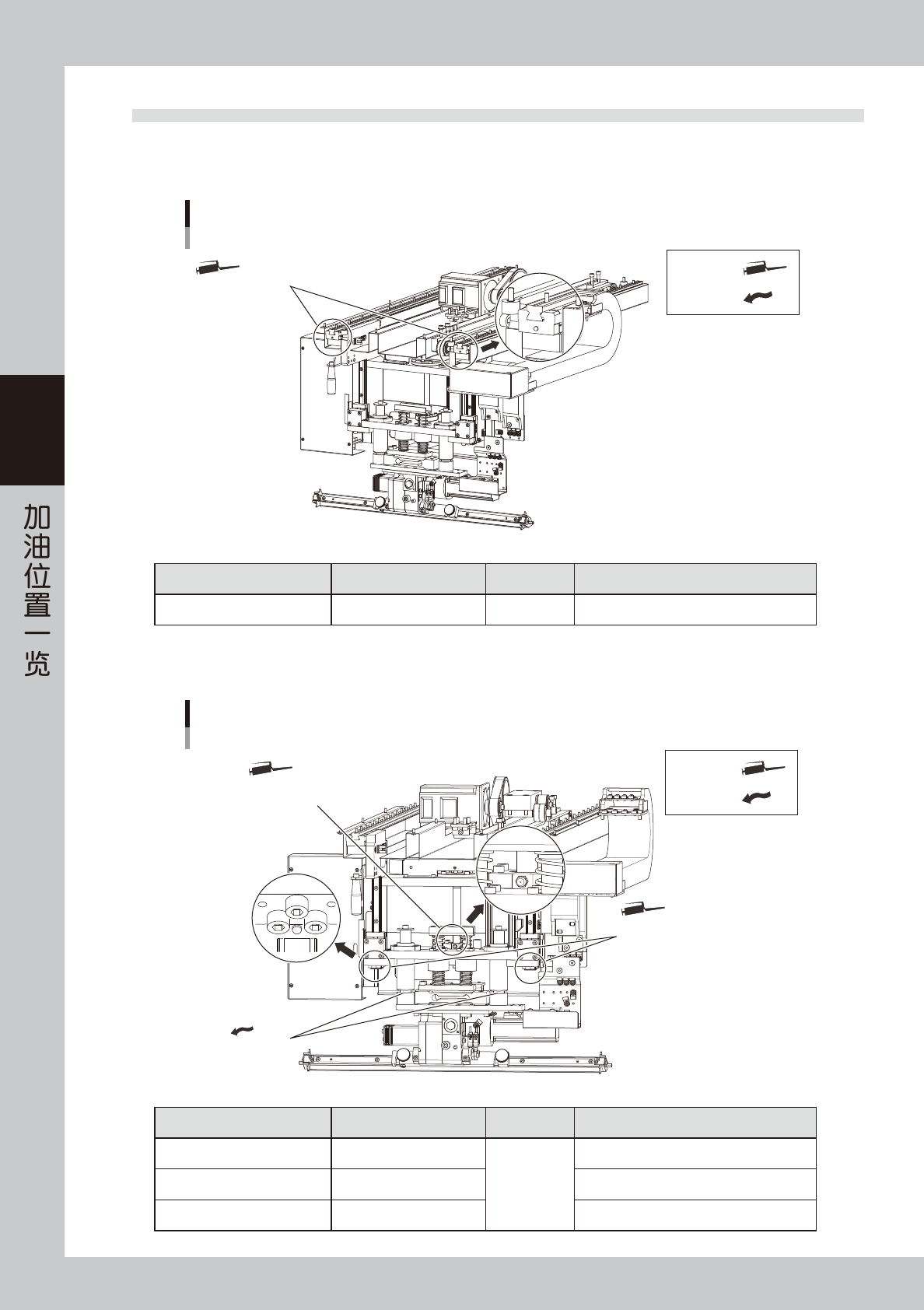

2.2 印刷头部
2.2.1 SY 轴
SY轴的加油位置
各工作台
润滑油枪 ：
用手涂抹 ：
SY轴导轨部
润滑油注油嘴
55303-N3-00
加油部位 加油位置 频率 加油方法
SY
轴导轨
2
( 各工作台 ) 每月 润滑油枪
2.2.2 SZ 轴
SZ轴的加油位置
各工作台
润滑油枪 ：
用手涂抹 ：
直线滚珠导套
SZ轴滚珠丝杆部
润滑油注油嘴
SZ轴导轨部
润滑油注油嘴
55304-N3-00
加油部位 加油位置 频率 加油方法
SZ
轴导轨
2
( 各工作台 )
每月
润滑油枪
SZ
轴滚珠丝杆
1
( 各工作台 ) 润滑油枪
直线滚珠导套
2
( 各工作台 ) 用手涂抹
3-5
3

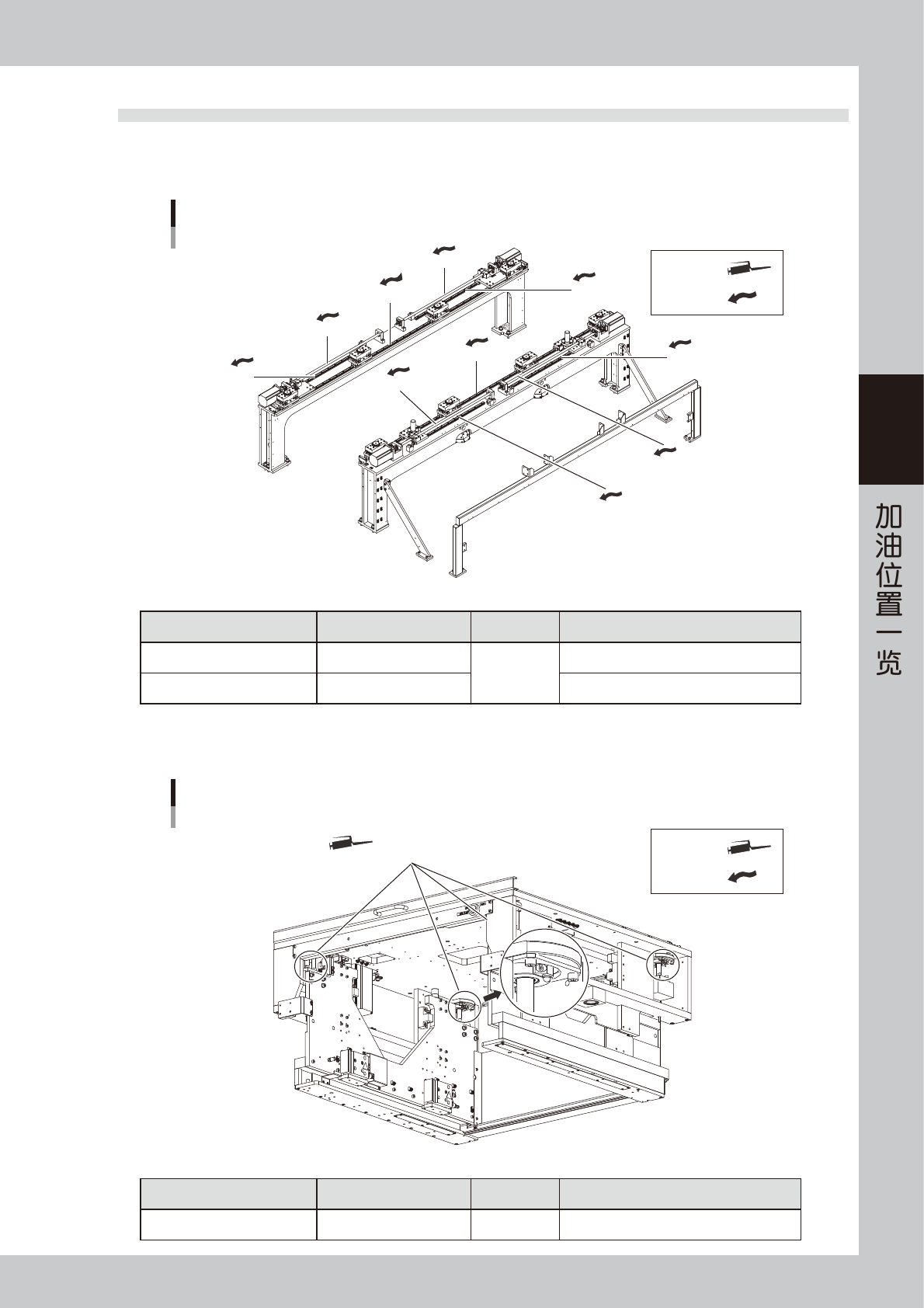

2.3 网板工作台部
2.3.1 MY 轴
MY轴的加油位置
润滑油枪 ：
用手涂抹 ：
滚珠丝杆
滚珠丝杆
滚珠丝杆
滚珠丝杆
导轨
导轨
导轨
导轨
导轨
导轨
55305-N3-00
加油部位 加油位置 频率 加油方法
MY
轴导轨
6
每月
用手涂抹
MY
轴滚珠丝杆
4
用手涂抹
2.3.2 MZ 轴
MZ轴的加油位置
各工作台
MZ轴滚珠丝杆部
润滑油注油嘴
润滑油枪 ：
用手涂抹 ：
55306-N3-00
加油部位 加油位置 频率 加油方法
MZ
轴滚珠丝杆
4
( 各工作台 ) 每月 润滑油枪
