3-7 3 2.4.2 W1 轴、W2 轴 ( 自动调节传送宽度 ) W轴的加油位置 各工作台 润滑油枪 ： 用手涂抹 ： 传送轨部 直线导轨 6角轴 W轴滚珠丝杆 W轴滚珠丝杆 W轴导轨部 润滑油注油嘴 W轴导轨部 润滑油注油嘴 55308-N3-00 加油部位 加油位置 频率 加油方法 W 轴导轨 4 ( 各工作台 ) 每月 润滑油枪 W 轴滚珠丝杆 2 ( 各工作台 ) 用手涂抹 W 轴 6 角轴 1 ( 各工作台 ) 用手涂抹…
3-6
3
2.4 传送装置部

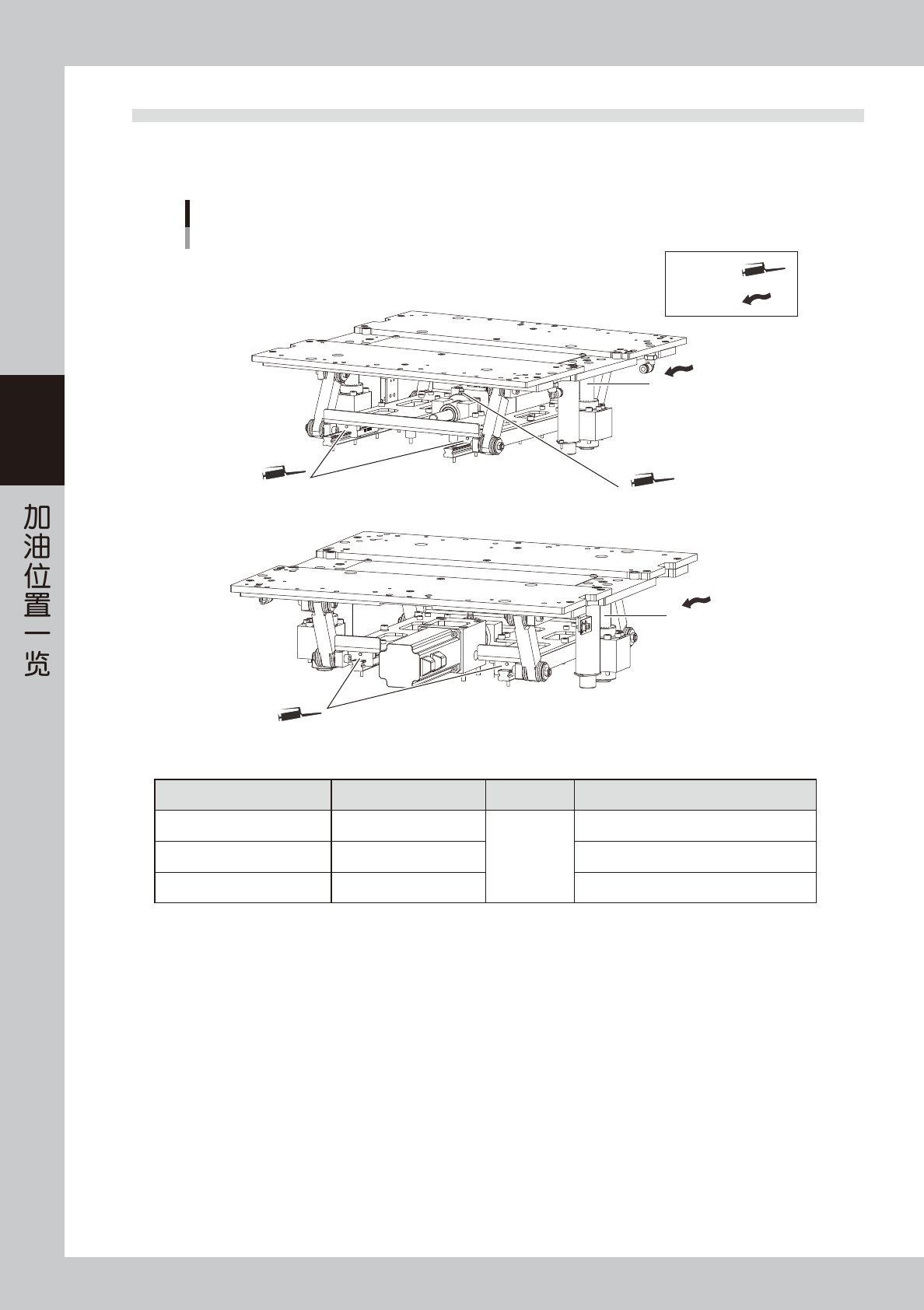

2.4.1 PU1 轴、PU2 轴
PU轴的加油位置
各工作台
PU轴导轨部
润滑油注油嘴
PU轴导轨部
润滑油注油嘴
PU轴滚珠丝杆部
润滑油注油嘴
PU轴导向轴
PU轴导向轴
润滑油枪 ：
用手涂抹 ：
55307-N3-00
加油部位 加油位置 频率 加油方法
PU
轴导轨
4
( 各工作台 )
每月
润滑油枪
PU
轴滚珠丝杆
1
( 各工作台 ) 润滑油枪
PU
轴导向轴
2
( 各工作台 ) 用手涂抹
3-7
3

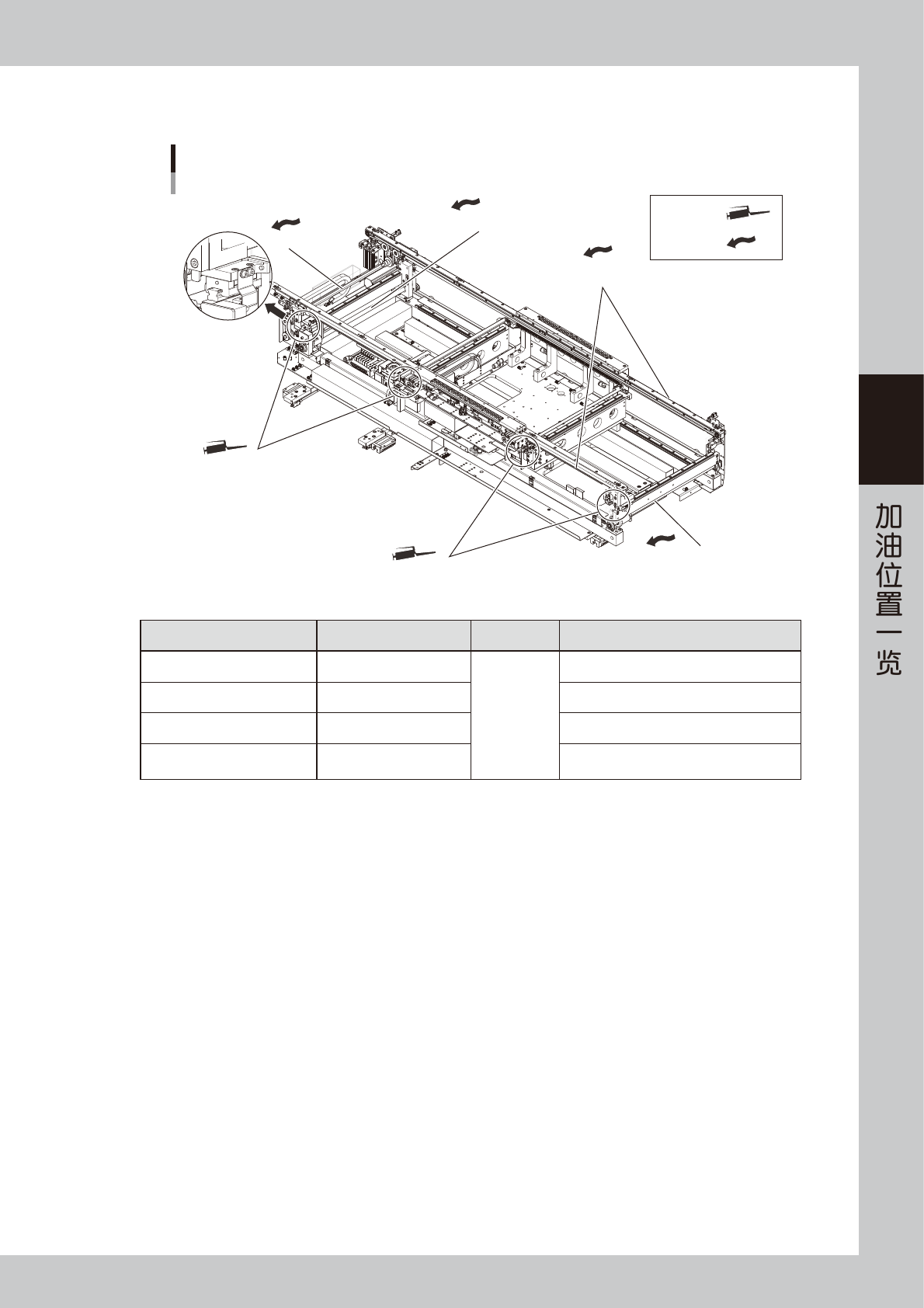

2.4.2 W1 轴、W2 轴 ( 自动调节传送宽度 )
W轴的加油位置
各工作台
润滑油枪 ：
用手涂抹 ：
传送轨部
直线导轨
6角轴
W轴滚珠丝杆
W轴滚珠丝杆
W轴导轨部
润滑油注油嘴
W轴导轨部
润滑油注油嘴
55308-N3-00
加油部位 加油位置 频率 加油方法
W
轴导轨
4
( 各工作台 )
每月
润滑油枪
W
轴滚珠丝杆
2
( 各工作台 ) 用手涂抹
W
轴
6
角轴
1
( 各工作台 ) 用手涂抹
传送轨部
直线导轨
2
( 各工作台 ) 用手涂抹
3-8
3
2.5 吸入式鼓风机部
2.5.1 鼓风软管导槽
吸入式鼓风机部的加油位置
各工作台
鼓风软管导槽
55309-N3-00
加油部位 加油位置 频率 加油方法
鼓风软管导槽
1
( 各工作台 ) 更换鼓风软管时 用手涂抹
